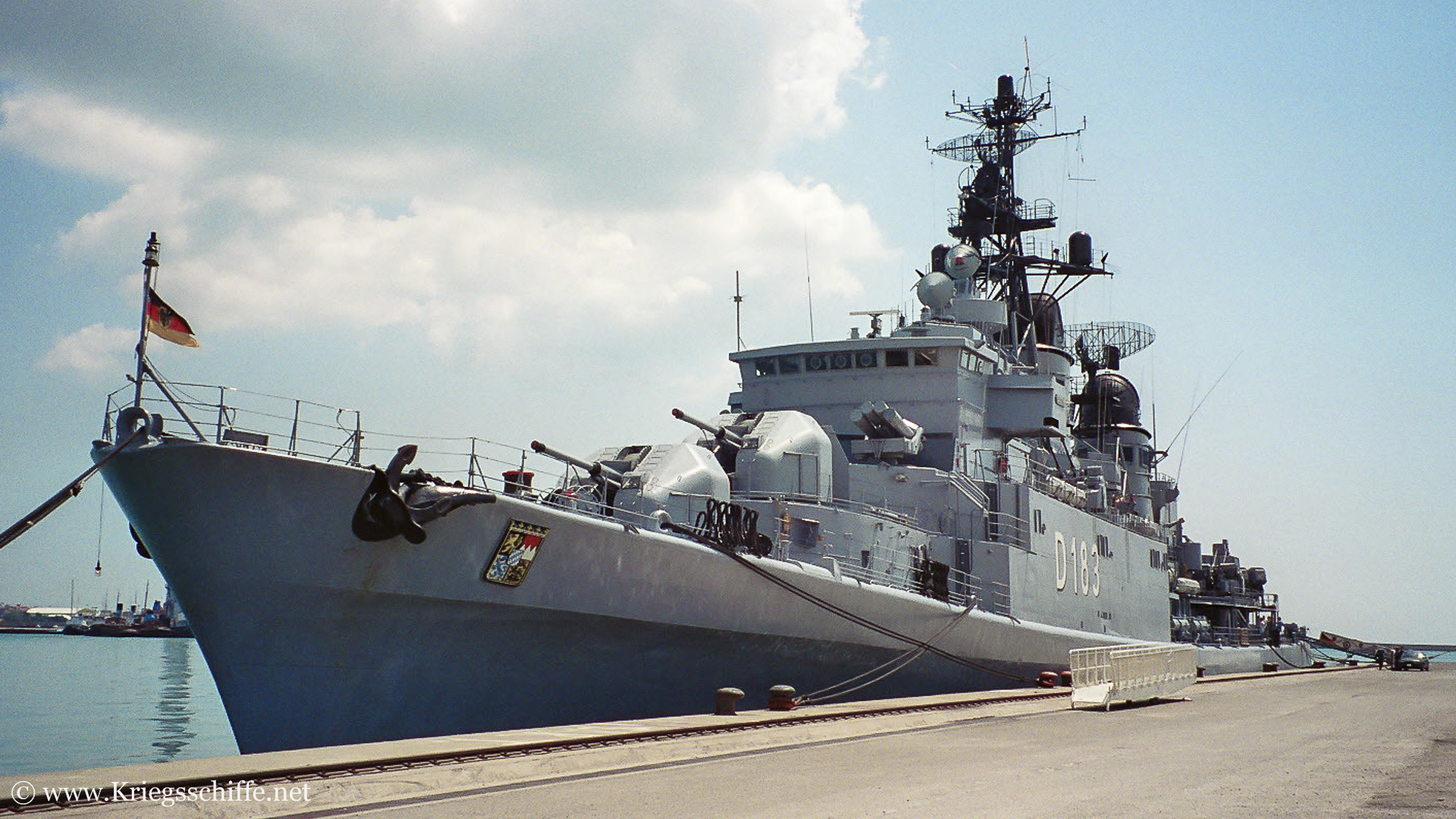

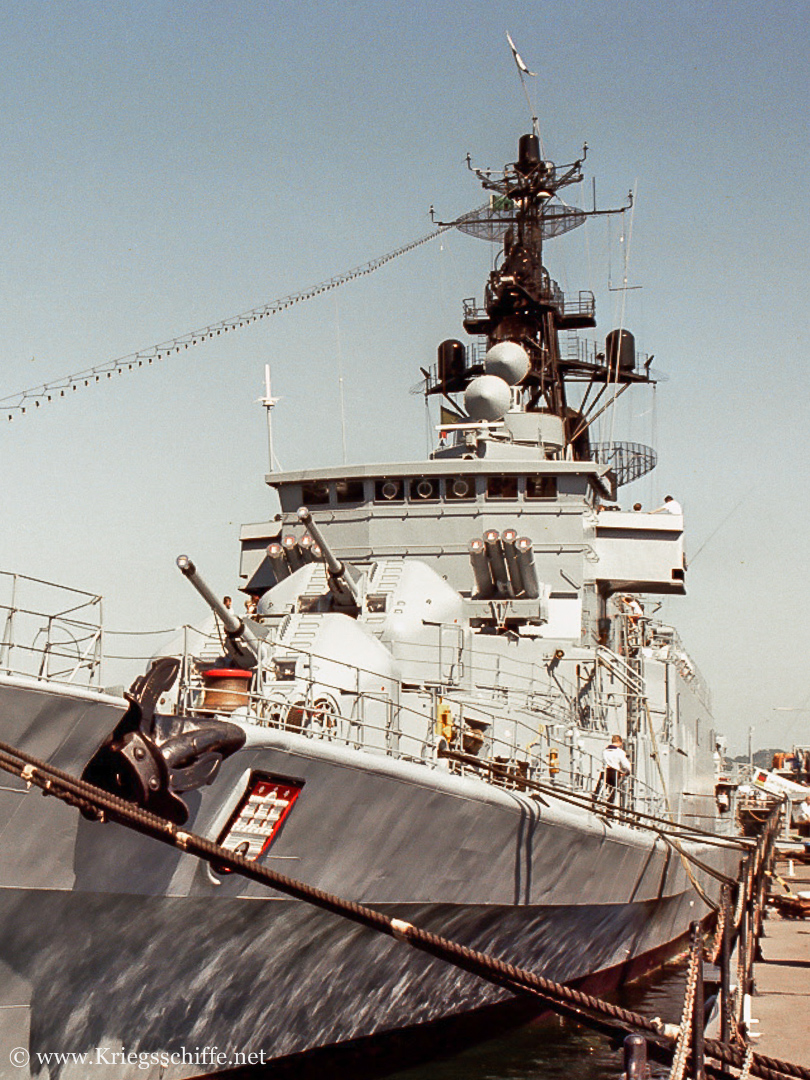

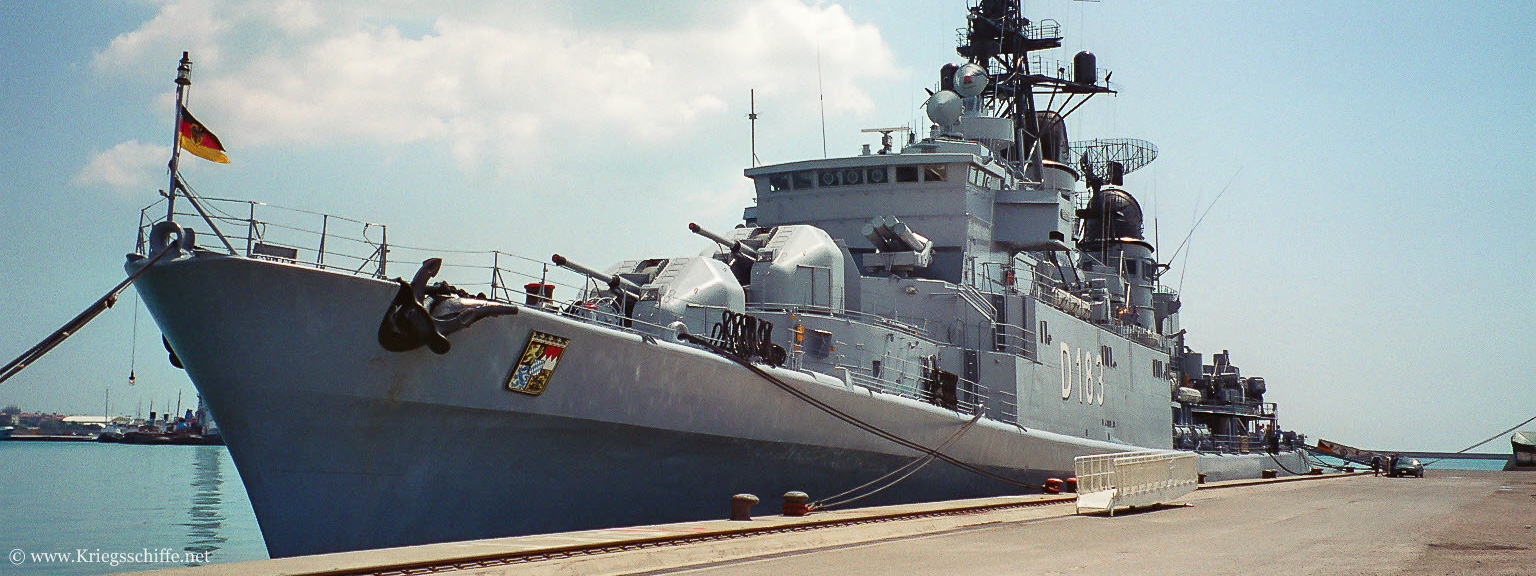

D 183 ‘Bayern’ (1993 – Cagliari auf Sardinien / Italien)
Typverdrängung: | 3.340 ts | ||
Höchstverdrängung: | 4.750 ts | ||
Länge: | 133,70 m | ||
Breite: | 13,42 m | ||
Einsatztiefgang mit Sonardom: | 6,45 m | ||
Besatzung: | 284 |
Art: | Dampfturbinen | (4x Kessel) | |
Wellen: | 2x | ||
Konstruktions-Leistung: | 2x | 34.000 Ps = 68.000 Ps |
|
Überleistung: | 2x |
36.035 Ps = 72.070 Ps |
|
max. Geschwindigkeit: | 35,0 kn | ||
max. Geschwindigkeit bei Überleistung: | 36,8 kn |
||
Reichweite: | 6.000 nm bei 13 kn | ||
3.400 nm bei 18 kn |
|||
1.250 nm bei 25 kn |
|||
Treibstoffvorrat Schiff: | 809 m3 |
Nav.-Radar: | 1x | 14/9 |
|
See-Radar: | 1x | ZW-01 | |
Luft-Radar: | 1x | DA-08 |
|
1x | LW-04 | ||
Bug-Sonar: | 1x | ELAC 1BV2 |
|
Schlepp-Sonar | – | ||
Feuerleitradar: | 3x | M 45 |
|
Elektrooptisch: | – |
ESM: | 1x |
WLR-10 |
|
ECM: | – | ||
Täuschkörper: | 2×20 |
SCLAR |
Geschütze: | 3×1 | 100 mm /55 cal |
|
4×2 |
40 mm /70 cal Mod 64 MDL |
||
SSM: | 2×2 | MM 38 ‘Exocet’ |
|
SAM: | – | ||
ASW: | 2×4 | 375 mm ASW-Raketenwerfer | |
2×2 | 533 mm ASW-TT |
(Torpedo: Mk 37) | |
12×1 | Wasserbomben | ||
CIWS | – | ||
Sonstiges: | 90x | Minen Mk 17 |
Hubschrauber: | – |
