D 109 ‘Jason Dunham’ (2015 – Kiel)
Typverdrängung: | 7.500 ts | ||
Höchstverdrängung: | 9.700 ts | ||
Länge: | 155,30 m | ||
Breite: | 20,27 m | ||
Tiefgang über Kiel: | 6,68 m | (bis DDG 90: 6,41 m) | |
Tiefgang über Sonardom: | 9,72 m | (bis DDG 90: 9,45 m) | |
Besatzung: | 323 |
Art: | Gasturbinen | ||
Wellen: | 2x | ||
Leistung Gasturbine: | 4x | 22.500 Ps = 90.000 Ps |
(GE ‘LM 2500’) |
Leistung Gasturbine maximal: | 4x | 26.250 Ps = 105.000 Ps |
|
max. Geschwindigkeit: | 32 kn | ||
Reichweite: | 4.400 nm bei 20 kn | ||
Treibstoffvorrat Schiff: | ? ts |
Nav.-Radar: | 1x | SPS-64(V)9 |
oder DECCA ‘Bridge Master’ E |
See-Radar: | 1x | SPS-67(V)3 |
|
Luft-Radar: | 1x | SPY-1D(V) |
(ab DDG-91, sonst SPY-1D) |
Rumpf-Sonar: | 1x | SQS-53C | |
Schlepp-Sonar: | – | ||
Feuerleitradar: | 3x | SPG-62 |
|
Elektrooptisch: | 1x |
Mk 46 |
ESM / ECM: |
1x |
SLQ-32(V)3 |
|
Täuschkörper: | 4×6 | Mk 36 ‘SRBOC’ | |
4×2 | Mk 53 ‘Nulka’ | (ab DDG-91) | |
1x | SLQ-25 ‘Nixie’ |
Geschütze: | 1×1 | 127 mm /62 cal – Mk 45 Mod 4 |
(ab DDG-80, sonst Mk 45 Mod 2) |
SSM: | – |
||
SAM: |
? | ESSM, SM-2 MR, SM-3 | (Launcher: Mk 41 VLS, 32 und 64 Zellen) |
ASW: |
? | VL-ASROC | (Launcher: Mk 41 VLS, 32 und 64 Zellen) |
2×3 | 324 mm ASW-TT – Mk 32 Mod 14 |
(Torpdeo: Mk 46 und Mk 50) | |
CIWS: | 1×1 | 20 mm – Mk 15 ‘Phalanx’ |
|
Sonstiges: | ? | ‘Tomahawk’ | (Launcher: Mk 41 VLS, 32 und 64 Zellen) |
Hubschrauber: | 2x | SH-60R ‘Sea Hawk’ | (LAMPS III) |
Beschreibung
Die DDG ‘Arleigh Burke’ Klasse vom Typ Flight IIA wird auch nach dem Namen der ersten Einheit ‘Oscar Austin’ Klasse genannt.
Die größte Neuerung gegenüber den älteren Einheiten der Varianten Flight I/II besteht in der jetzt vorhandenen Hangar Einrichtung für zwei Bordhubschrauber. Dafür wird auf das Schleppsonar SQR-19B verzichtet.
Auch sind keine ‘Harpoon’ Seezielflugkörper mehr an Bord. Diese sollen eventuell später durch den neuen Flugkörper LRASM (Long Range Anti-Ship Missile) ersetzt werden. Des Weiteren wurde zum Teil die Anzahl der 20 mm CIWS Geschütze Mk 15 ‘Phalanx’ von zwei auf eins reduziert.
Die Bewaffnung und Elektronik der einzelnen Schiffe ist selbst innerhalb der Variante ‘Flight IIA’ sehr uneinheitlich.
Versionen vom Typ Flight IIA
- Flight IIA → Anfängliche Version als Weiterentwicklung vom Typ Flight I / II.
- Flight IIA ‘Restart’ → Nach dem Baustopp der DDG ‘Zumwalt’ Klasse, wurde der Flight IIA leicht modernisiert und entgegen urspünglichen Planungen weitergebaut.
- Flight IIA ‘Technology Insertion’ → In diesen Einheiten werden bereits Elemente vom Flight III verwendet.
Typ | Anzahl | Einheiten |
Flight IIA | 34 | DDG 79-112 |
Flight IIA ‘Restart’ | 3 | DDG 113, 114, 115 |
Flight IIA ‘Technology Insertion’ | 10 | DDG 116 – 124 und 127 |
‘DDG MOD 2.0’ Upgrade Programm
Ab 2023 werden die ersten Schiffe vom Flight IIA (DDG 91, 93, 95, 97) umfassend modernisiert. Insgesamt sollen letztendlich 20 Einheiten, etwa 2 Schiffe pro Jahr, für ca. 17 Milliarden $ umgerüstet werden. Das ‘MOD 2.0’ Programm umfasst:
- das Radar AN/SPY-6(V)4 anstelle von SPY-1D(V),
- das neue Eloka-System AN/SLQ-32(V)7 (= SEWIP Block III),
- ein Upgrade des CMS auf AEGIS Baseline 10,
- ein neues Kühlsystem für SPY-6 und SEWIP III.
Versionen
Flight: | I | II | IIA | III |
---|---|---|---|---|
Einheiten: | 21 | 7 | 47 | 13 + |
D 51 bis -71 | D 72 bis -78 | D 79 bis -124, D 127 | D 125 bis -? | |
Status | Aktiv | Aktiv | Aktiv, weitere im Bau | Aktiv, weitere im Bau |
Verdrängung: | 9.100 ts | 9.200 ts | 9.240 ts / 9.700 ts | 10.300 ts |
Radar: | SPY-1D | SPY-1D | SPY-1D / SPY-1D(V) | SPY-6(V)1 |
Sonar: | SQS-53C + SQR-19B | SQS-53C + SQR-19B | SQS-53C | SQS-53C(V)1 |
VLS: | 90 Zellen (1×61, 1×29) | 90 Zellen (1×61, 1×29) | 96 Zellen (1×64, 1×32) | 96 Zellen (1×64, 1×32) |
SAM: | SM-2 | SM-2 | ESSM, SM-2, SM-3, SM-6 | ESSM, SM-2, SM-3, SM-6 |
SSM: | ‘Harpoon’ | ‘Harpoon’ | – | LRASM |
Hubschrauber: | – | – | SH-60R ‘Sea Hawk’ | SH-60R ‘Sea Hawk’ |
Fotos D 117 ‘Paul Ignatius’ (2023)

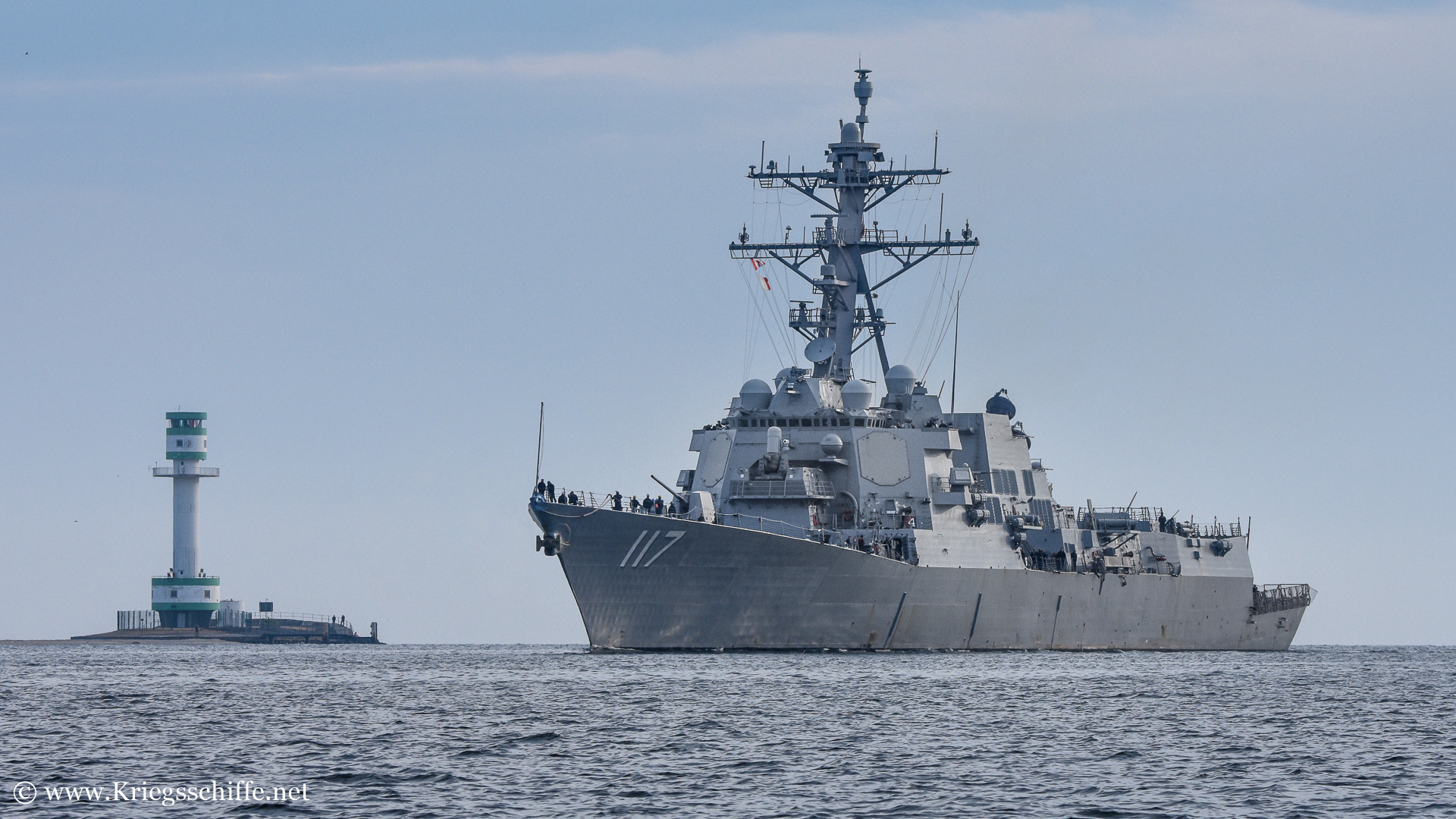

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5505-705x397.jpg)

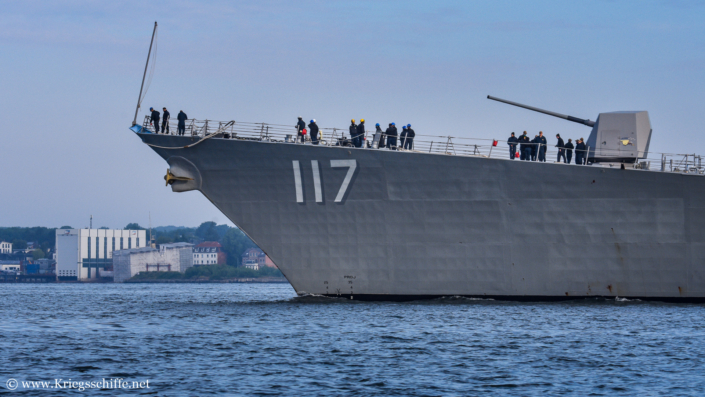

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5509-705x397.jpg)

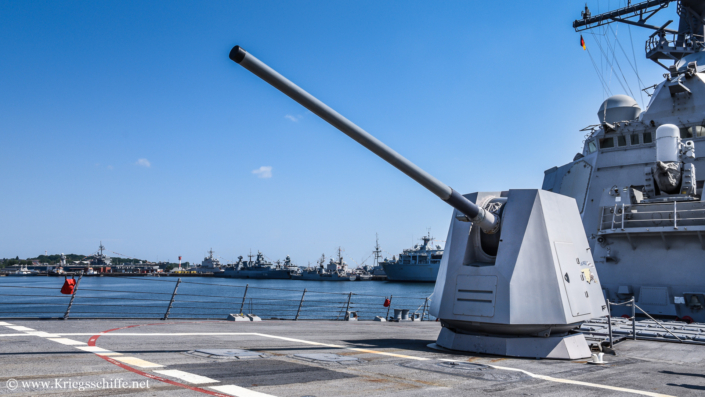

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Geschütz 127 mm /62 cal Mk 45 Mod 4](https://www.kriegsschiffe.net/wp-content/uploads/DSC_6397-705x397.jpg)

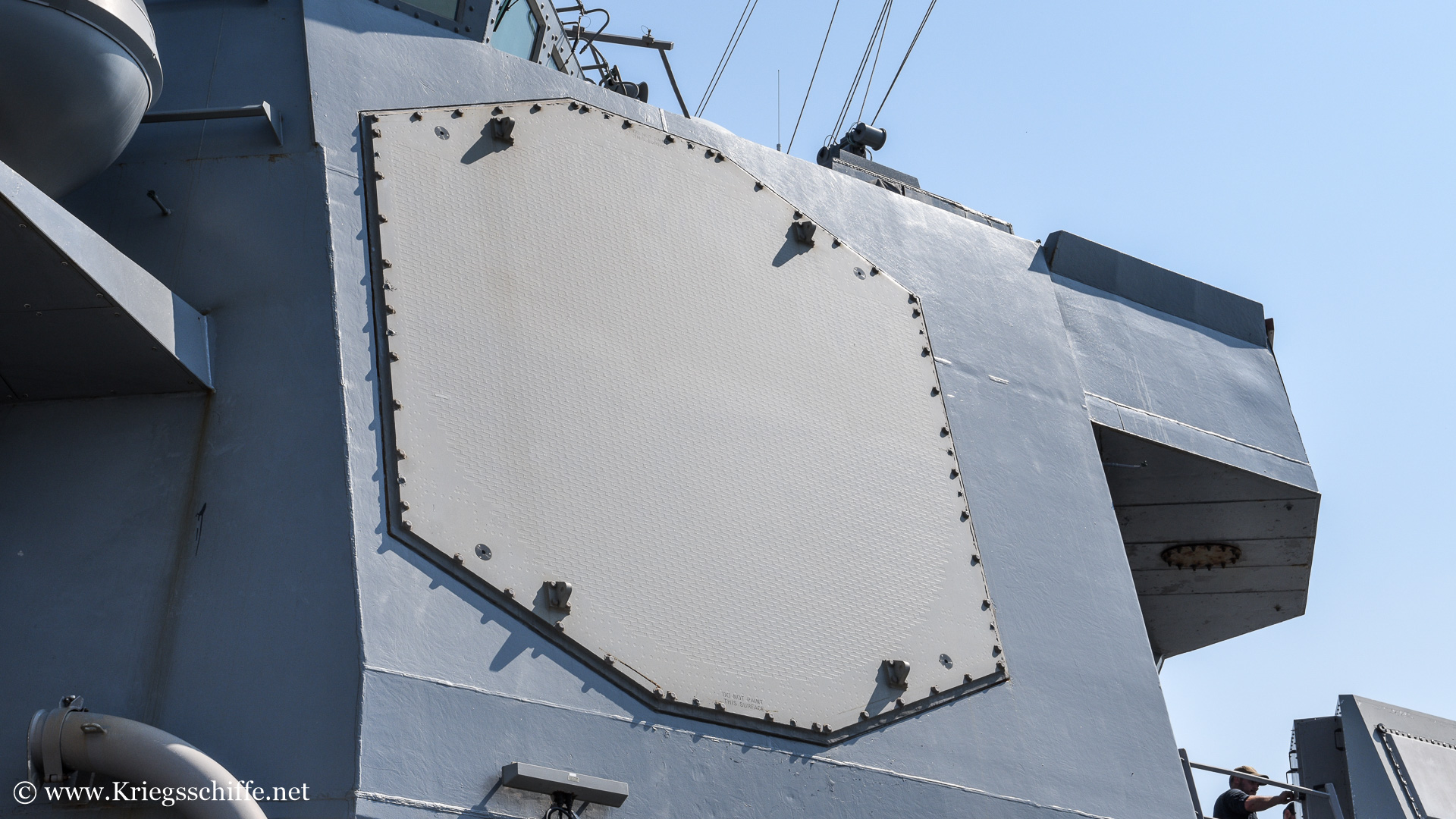

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Radar SPY-1D(V) (Backbord, Vorne)](https://www.kriegsschiffe.net/wp-content/uploads/DSC_6414-2-705x397.jpg)

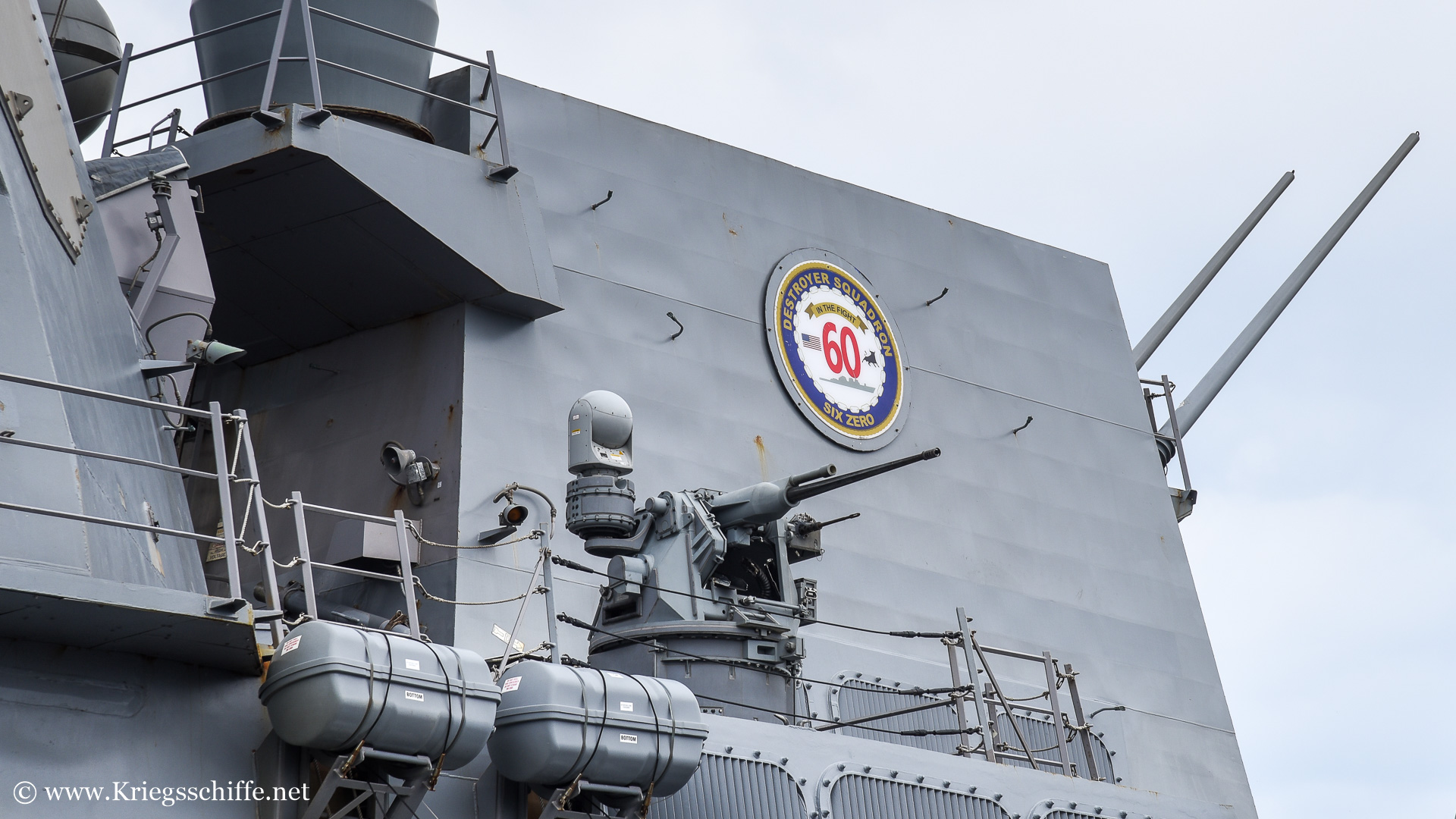

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – 25 mm /87 cal – Mk 38 Mod 3 ‘MGS’](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5532-1-705x397.jpg)

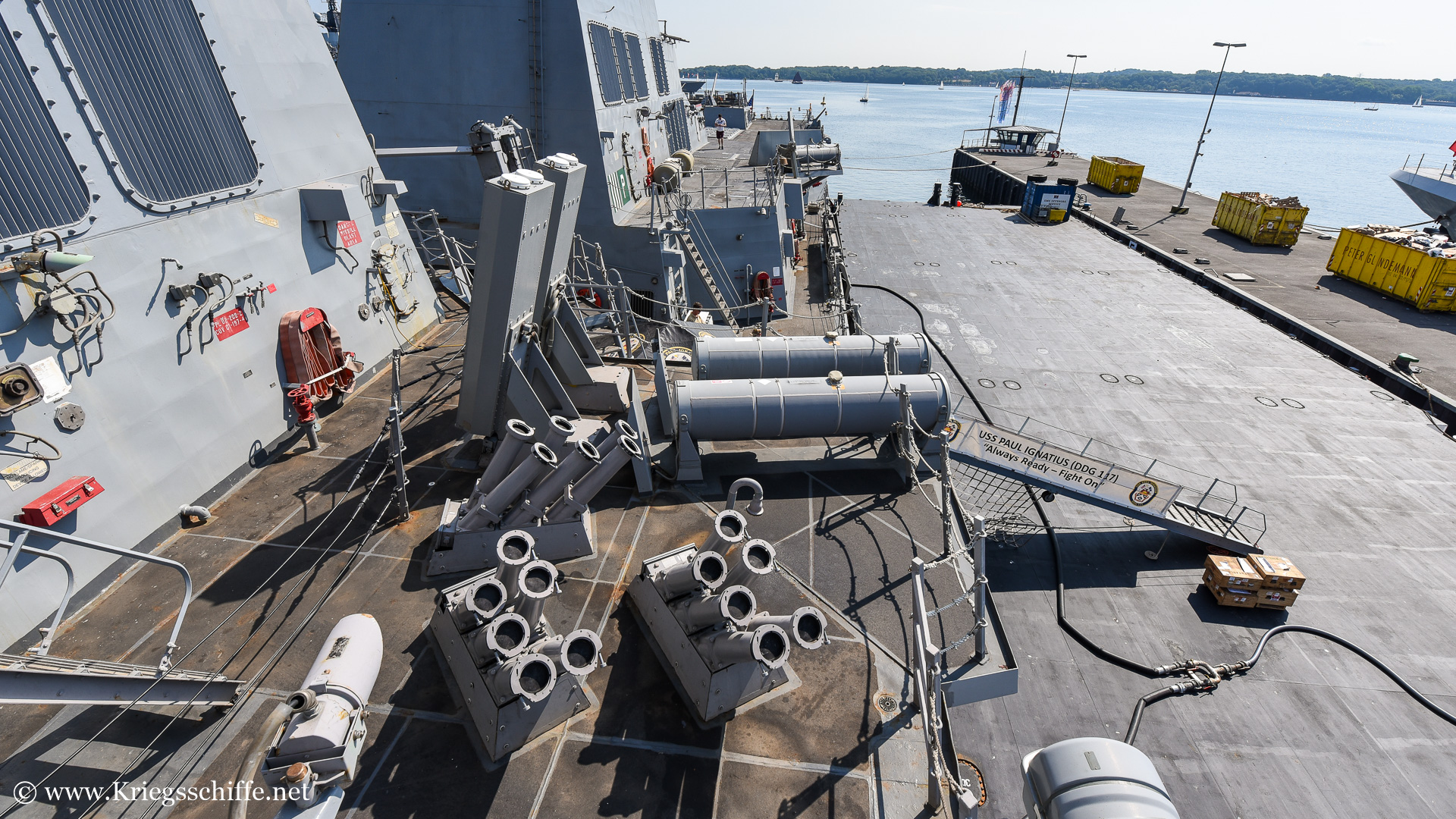

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Täuschkörper](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5980-705x397.jpg)

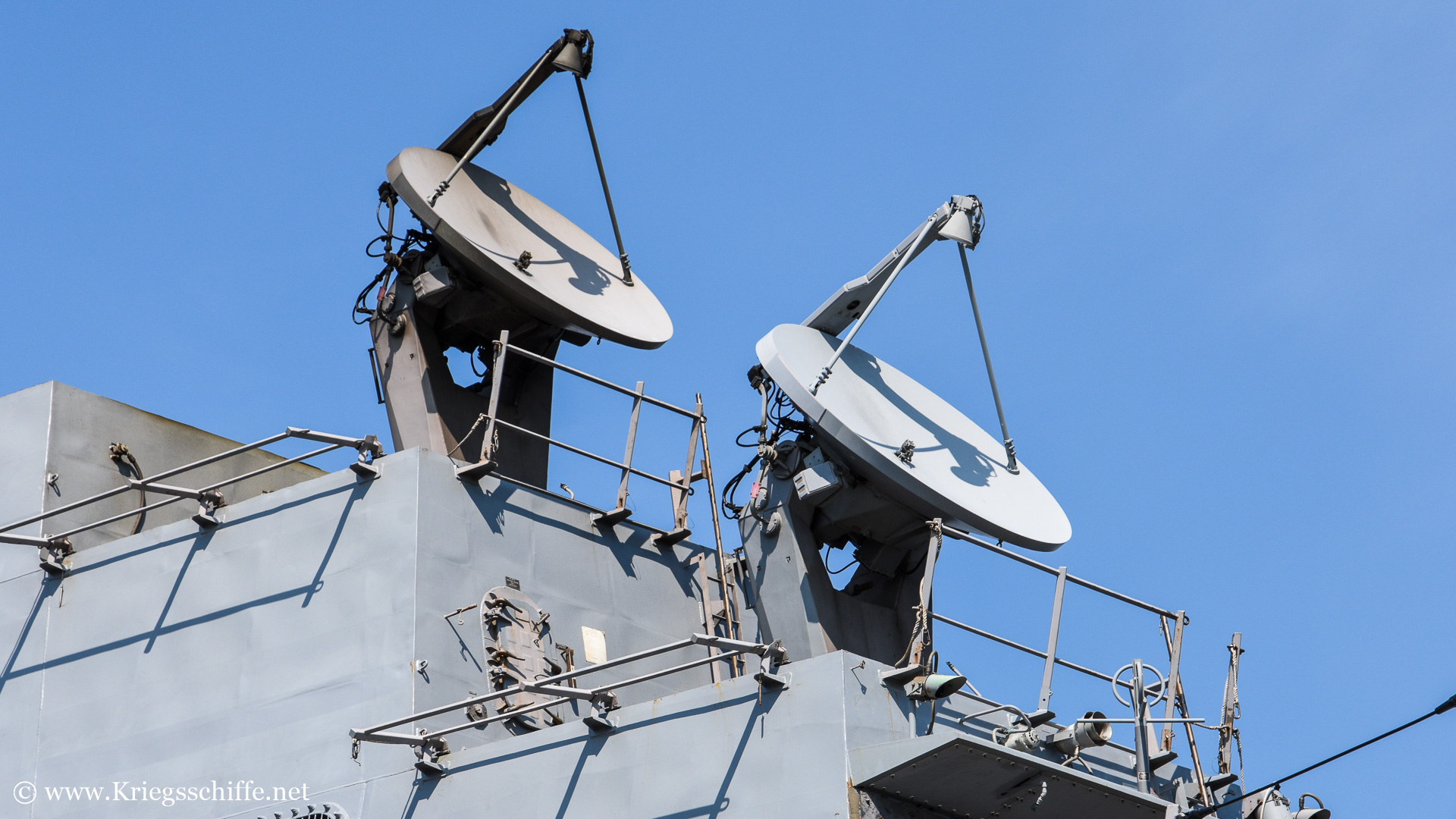

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Feuerleitradare SPG-62](https://www.kriegsschiffe.net/wp-content/uploads/DSC_6434-3-705x397.jpg)

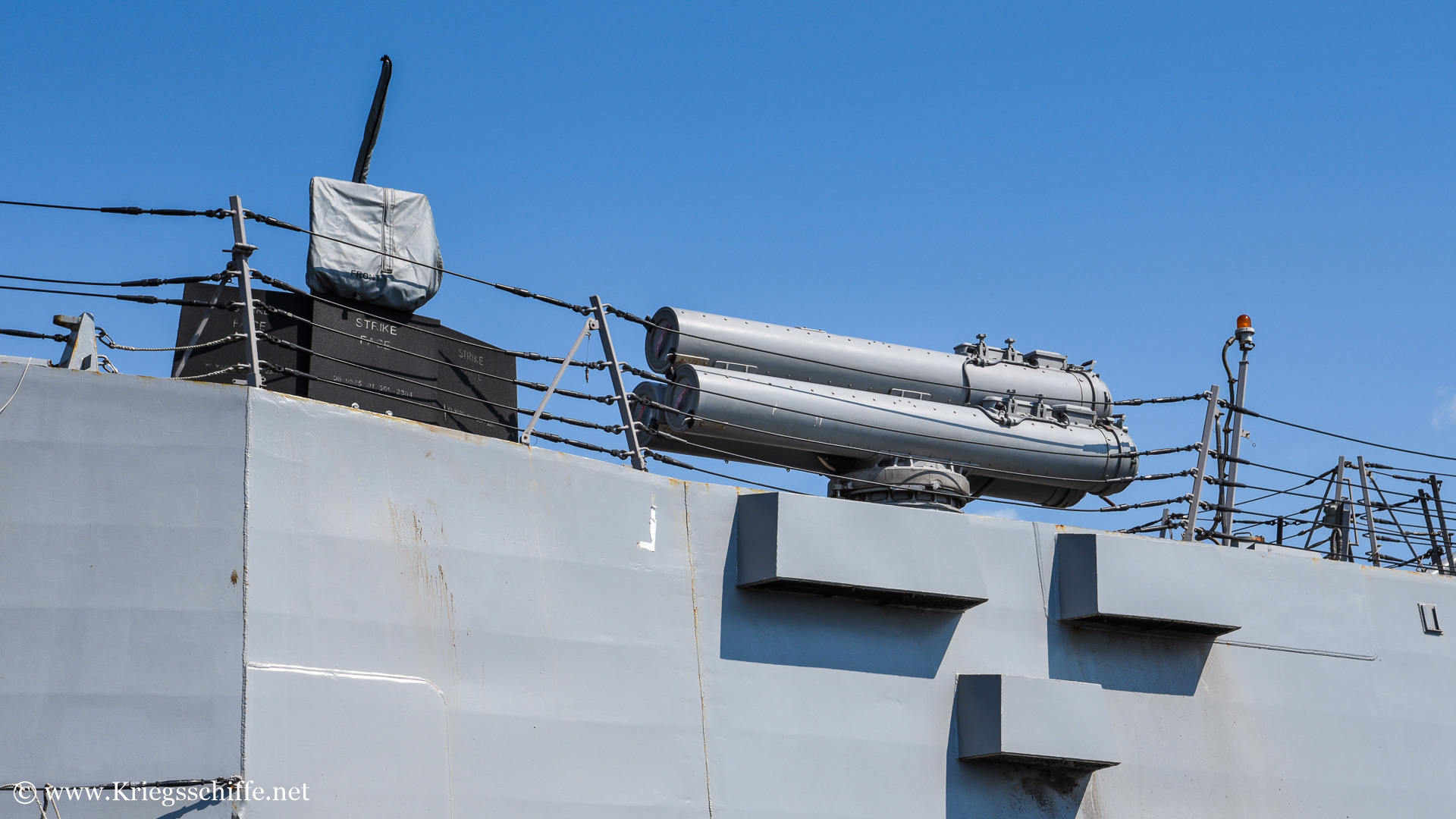

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Torpedorohre Achtern](https://www.kriegsschiffe.net/wp-content/uploads/DSC_6427-705x397.jpg)

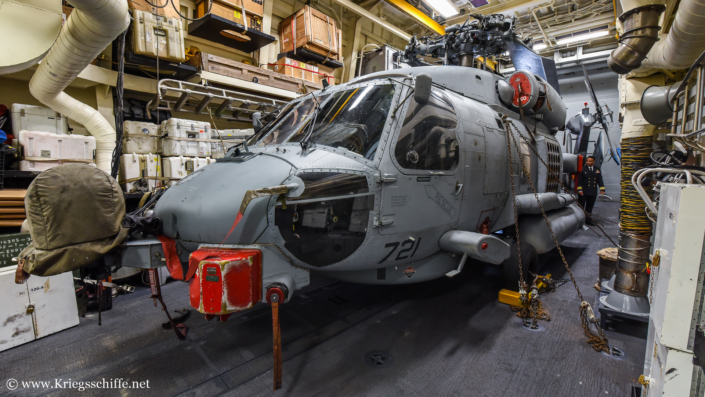

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Hangar mit Hubschrauber Sikorsky MH-60R ‘Seahawk’](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5998-1-705x397.jpg)

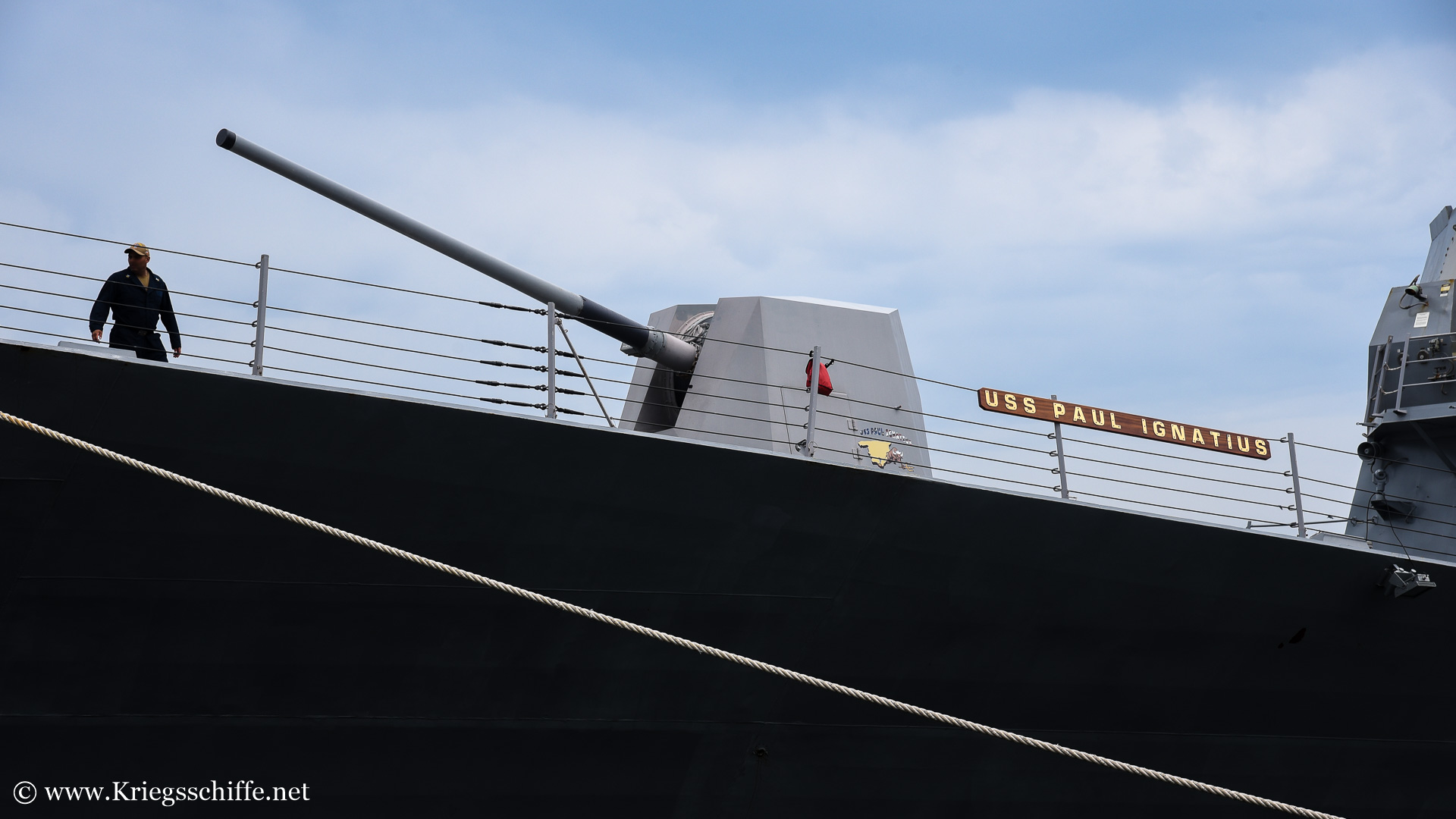

![Juni 2023, D 117 ‘Paul Ignatius’ in Kiel – Geschütz 127 mm /62 cal Mk 45 Mod 4](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5466-705x397.jpg)
Fotos

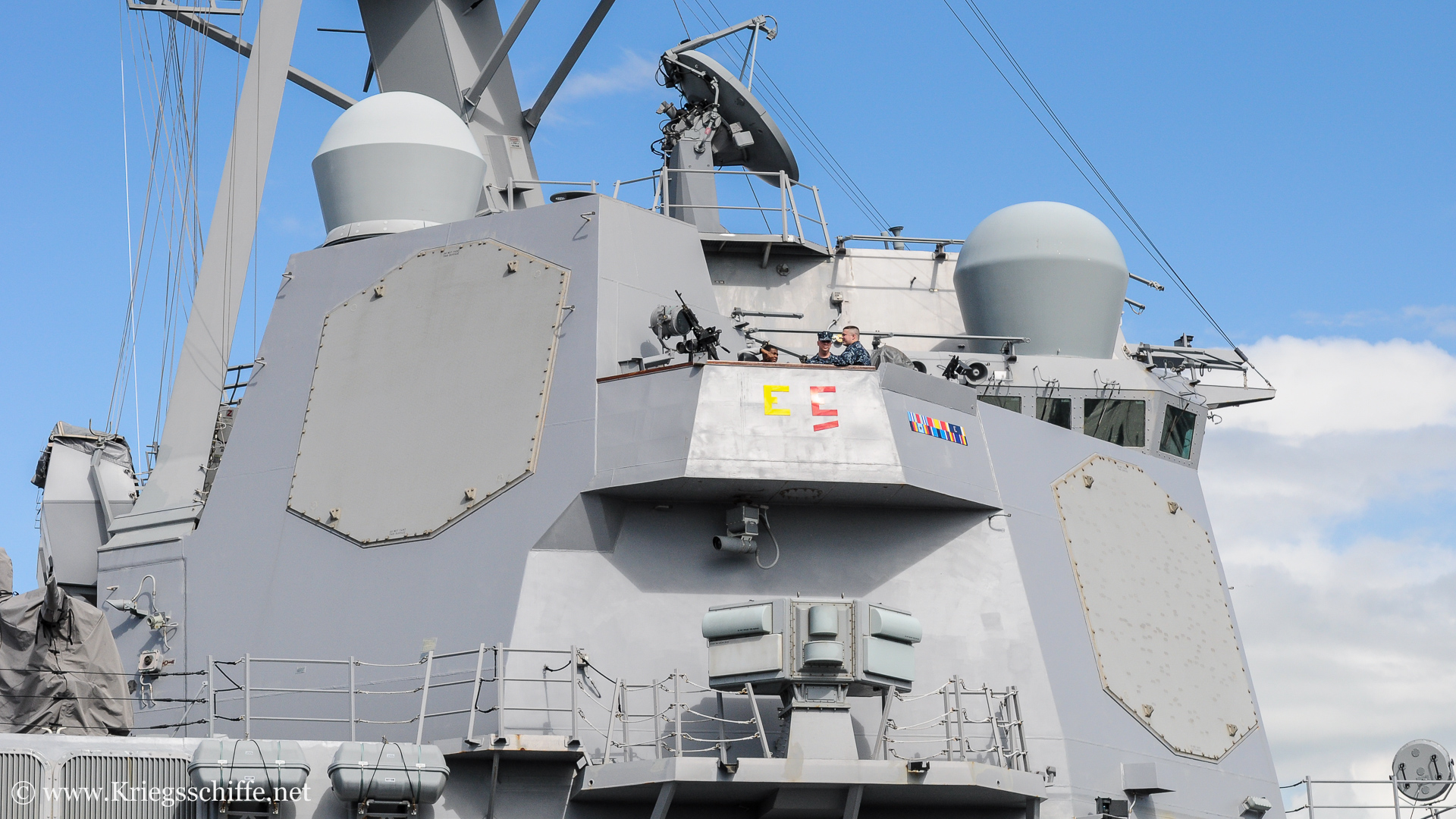

![Juni 2009, D 98 ‘Forrest Sherman’ in Kiel – zwei Antennenflächen vom Radar SPY-1D(V), unter der Brücke das ESM-System SLQ-32(V)2, darüber ein Feuerleitradar SPG-62](https://www.kriegsschiffe.net/wp-content/uploads/DSC_0801-705x397.jpg)

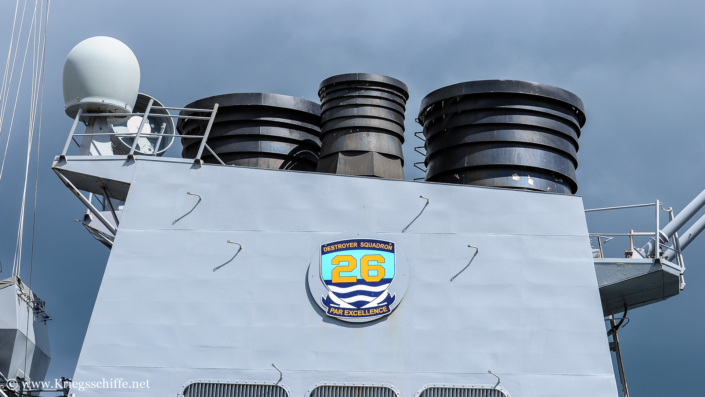

![Juni 2014, D 79 ‘Oscar Austin’ in Kiel – der charakteristische Schornstein der ersten Einheiten (Fligt I, II und einigen IIA)](https://www.kriegsschiffe.net/wp-content/uploads/DSC_0024-2-705x397.jpg)

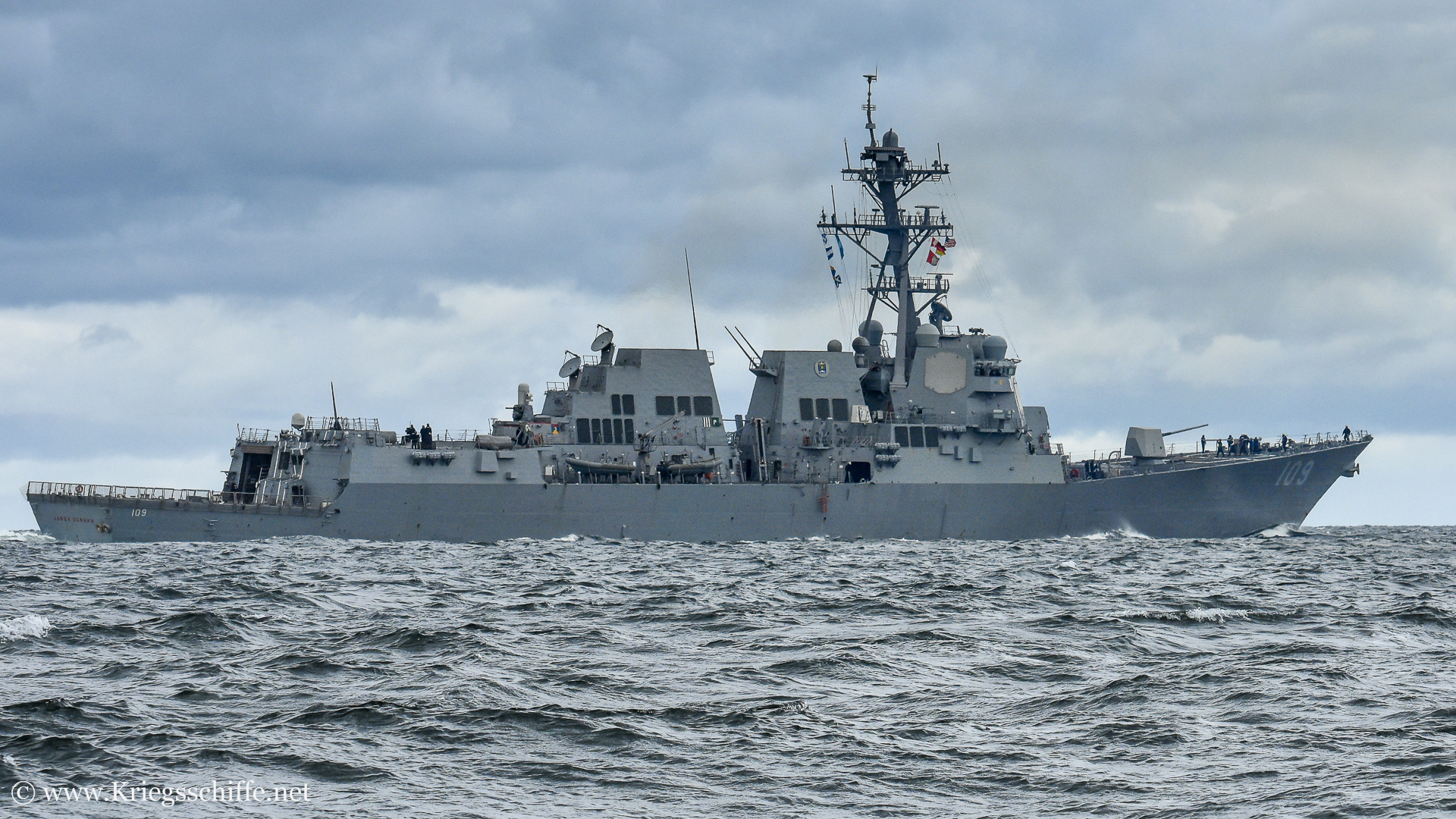

![Juni 2015, D 109 ‘Jason Dunham’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_1675-705x397.jpg)

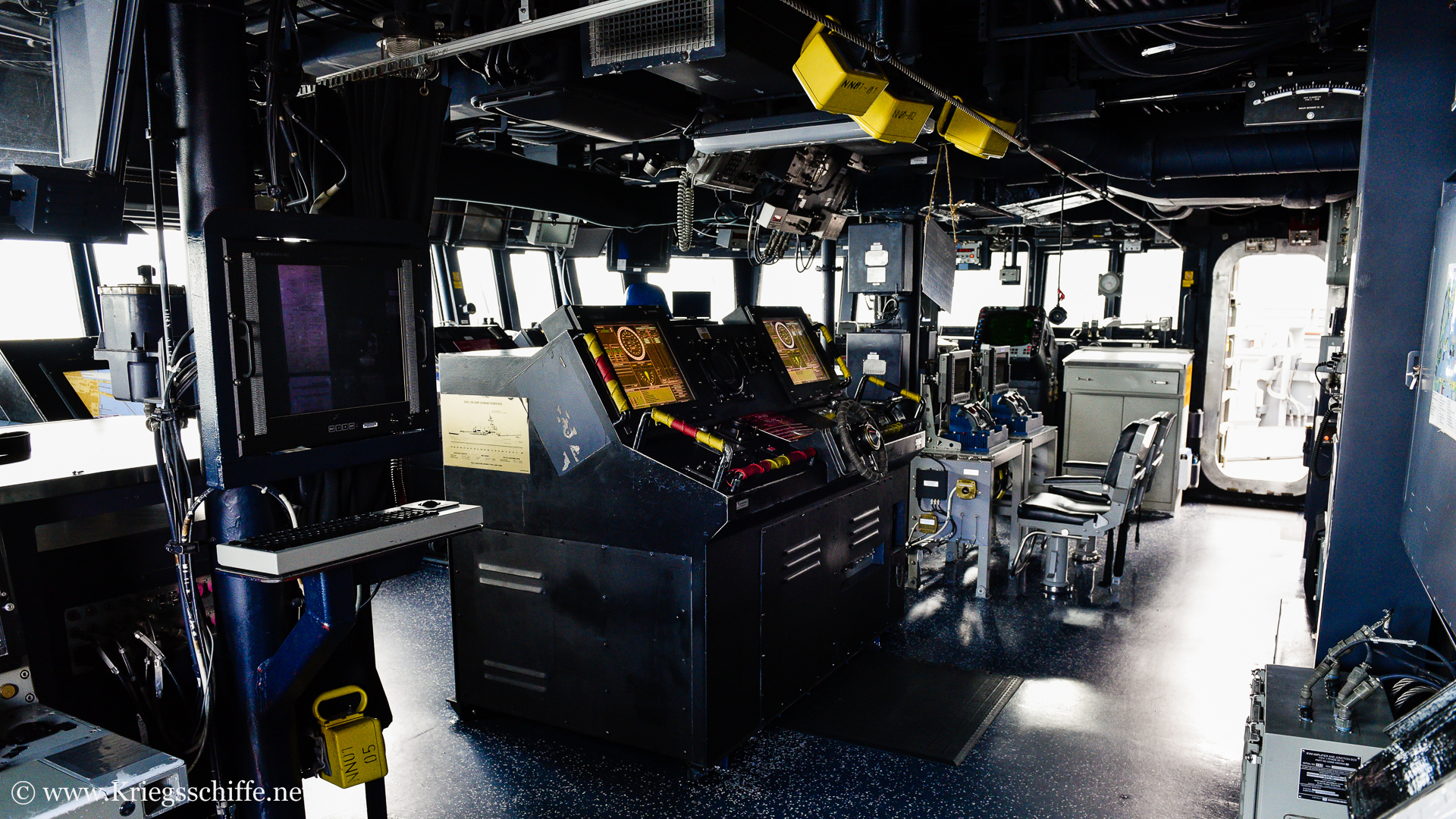

![Juni 2015, D 109 ‘Jason Dunham’ in Kiel – Brücke](https://www.kriegsschiffe.net/wp-content/uploads/DSC_0436-HDR-705x397.jpg)

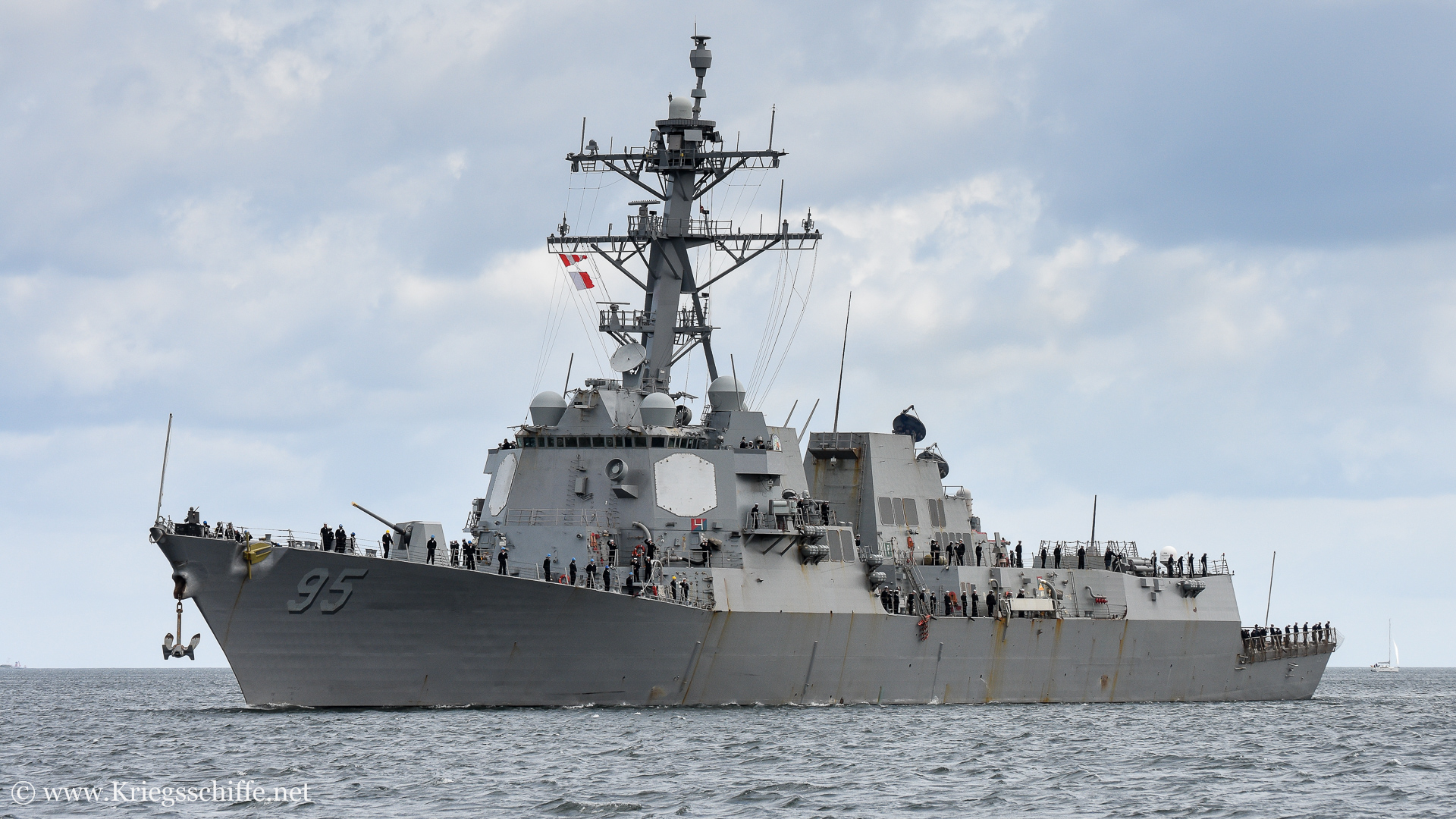

![Juni 2017, D 95 ‘James E. Williams’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_9394-705x397.jpg)

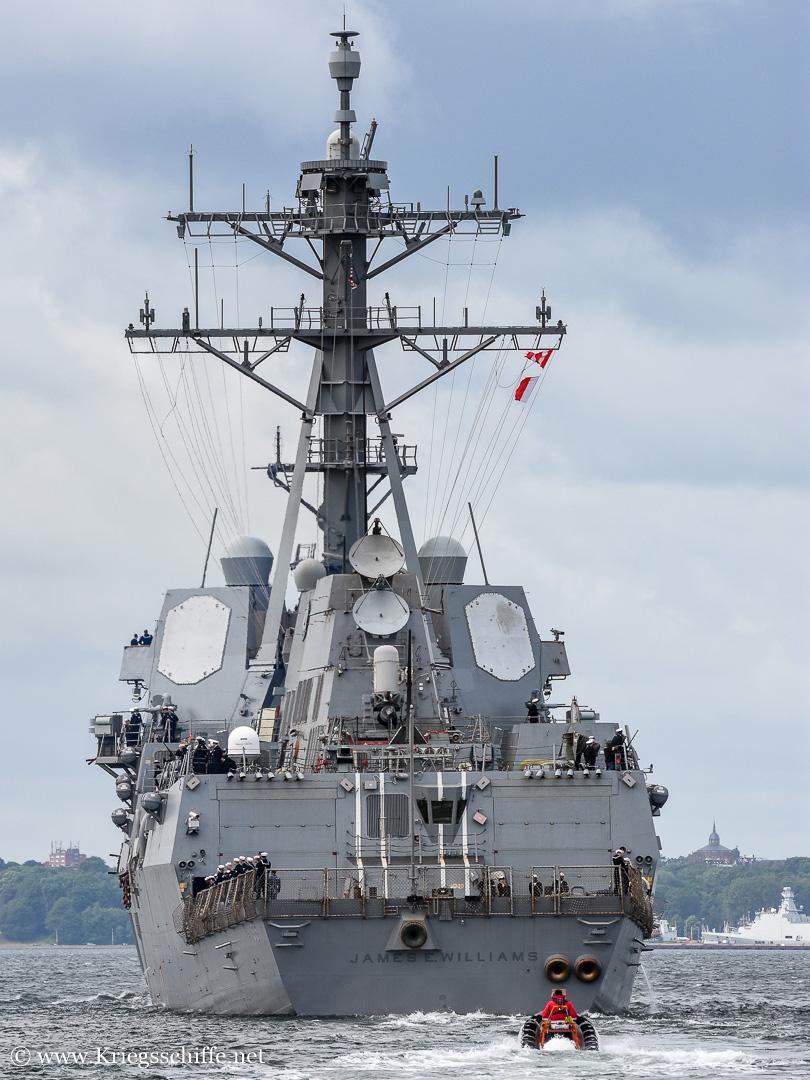

![Juni 2017, D 95 ‘James E. Williams’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_9416-2-529x705.jpg)

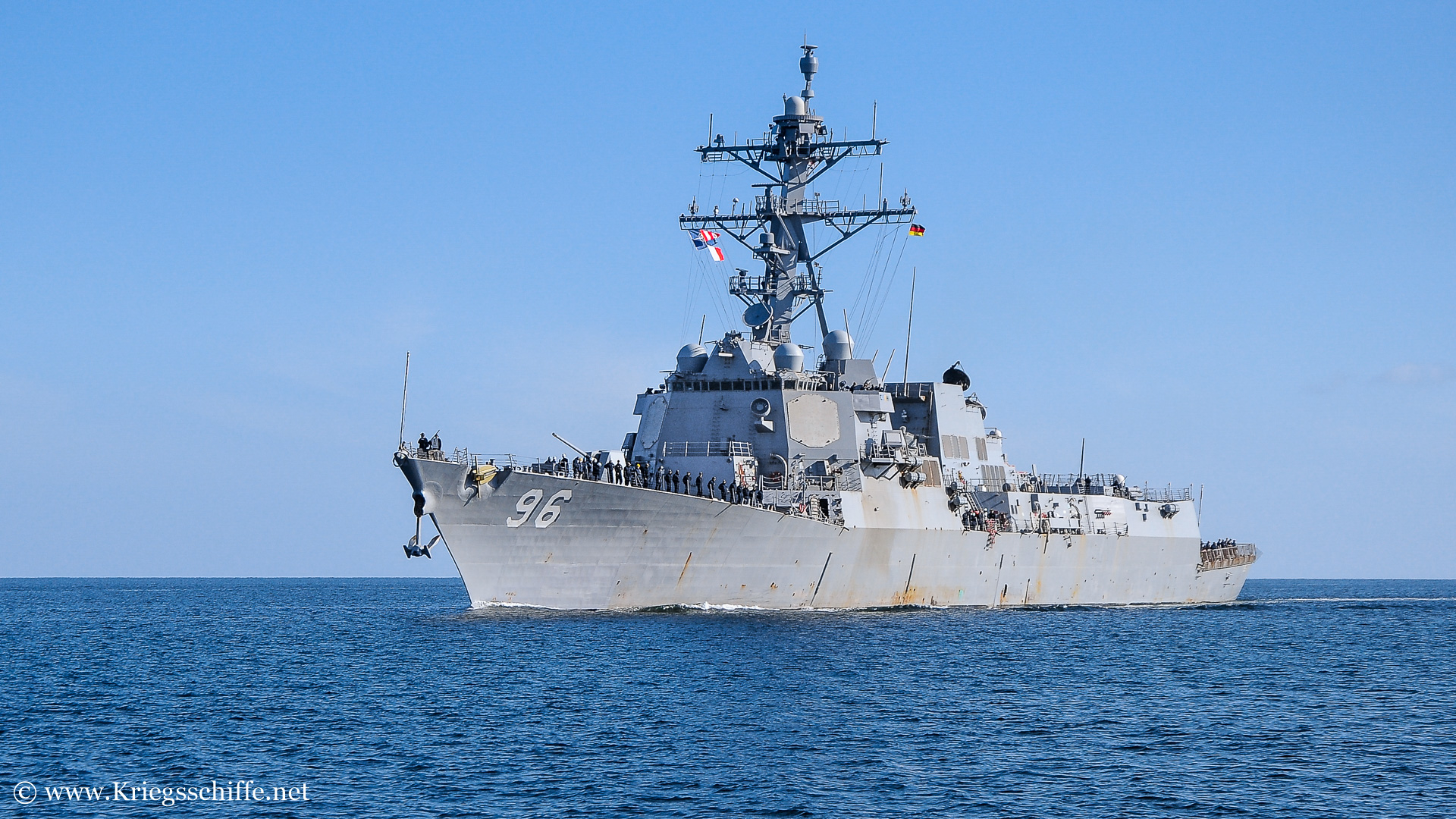

![Juni 2018, D 96 ‘Bainbridg’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_0127-3-705x397.jpg)

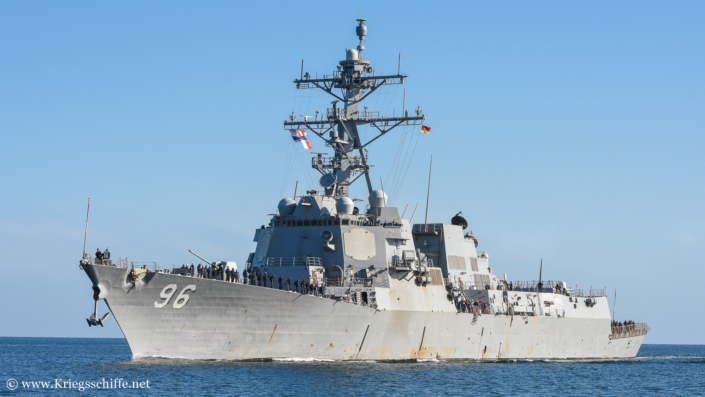

![Juni 2018, D 96 ‘Bainbridg’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5948-705x397.jpg)

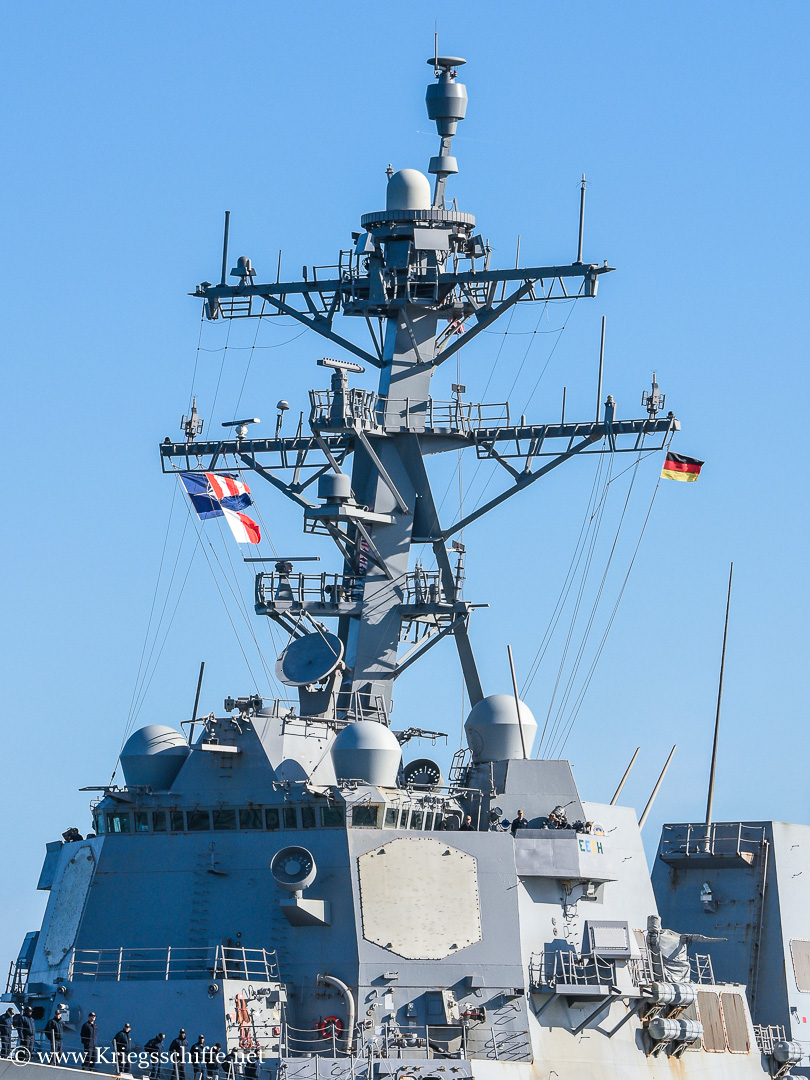

![Juni 2018, D 96 ‘Bainbridg’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5950-529x705.jpg)

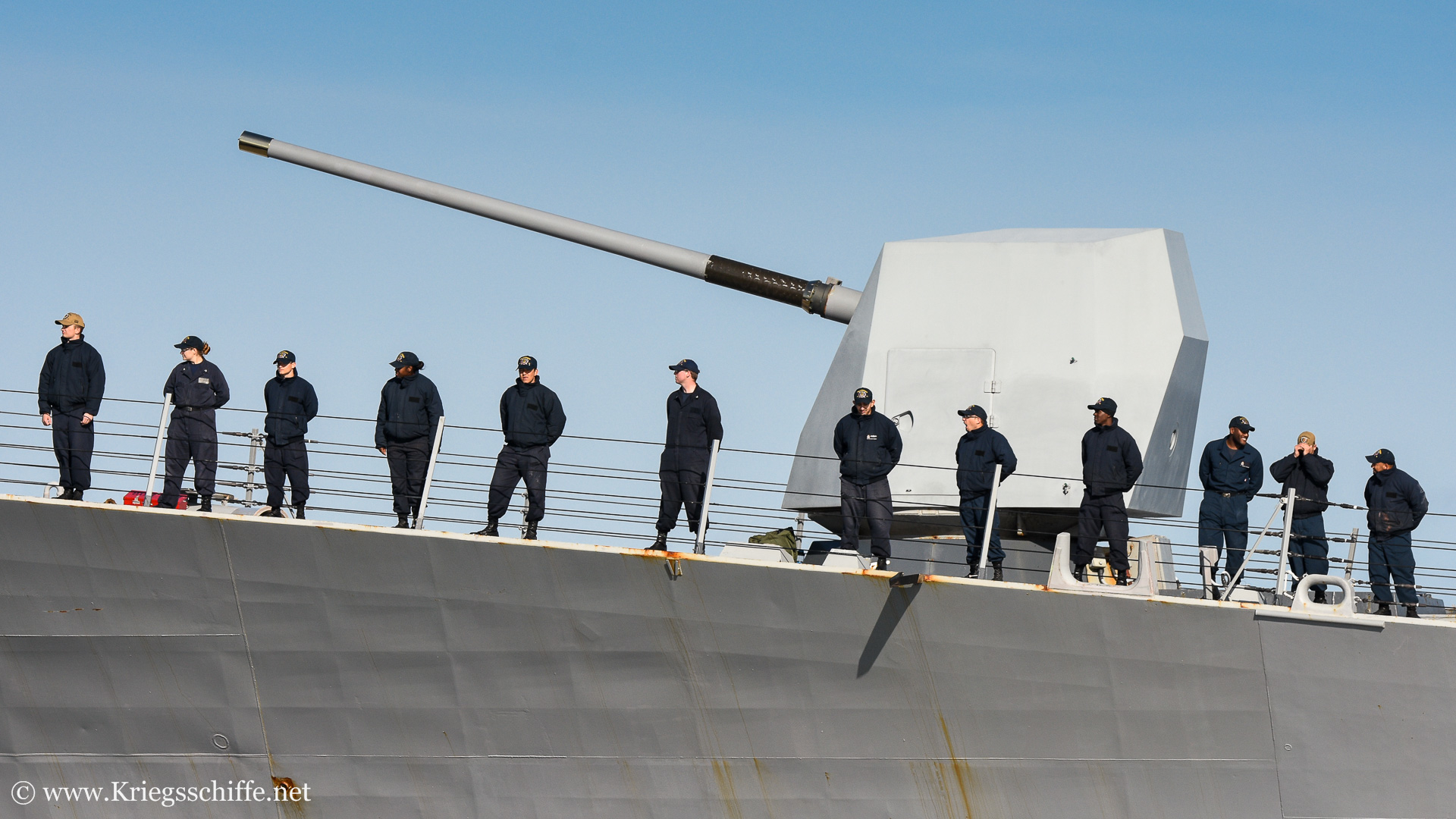

![Juni 2018, D 96 ‘Bainbridge’ in Kiel – Geschütz 127 mm/ 62 cal – Mk 54 Mod 4](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5963-1-705x397.jpg)

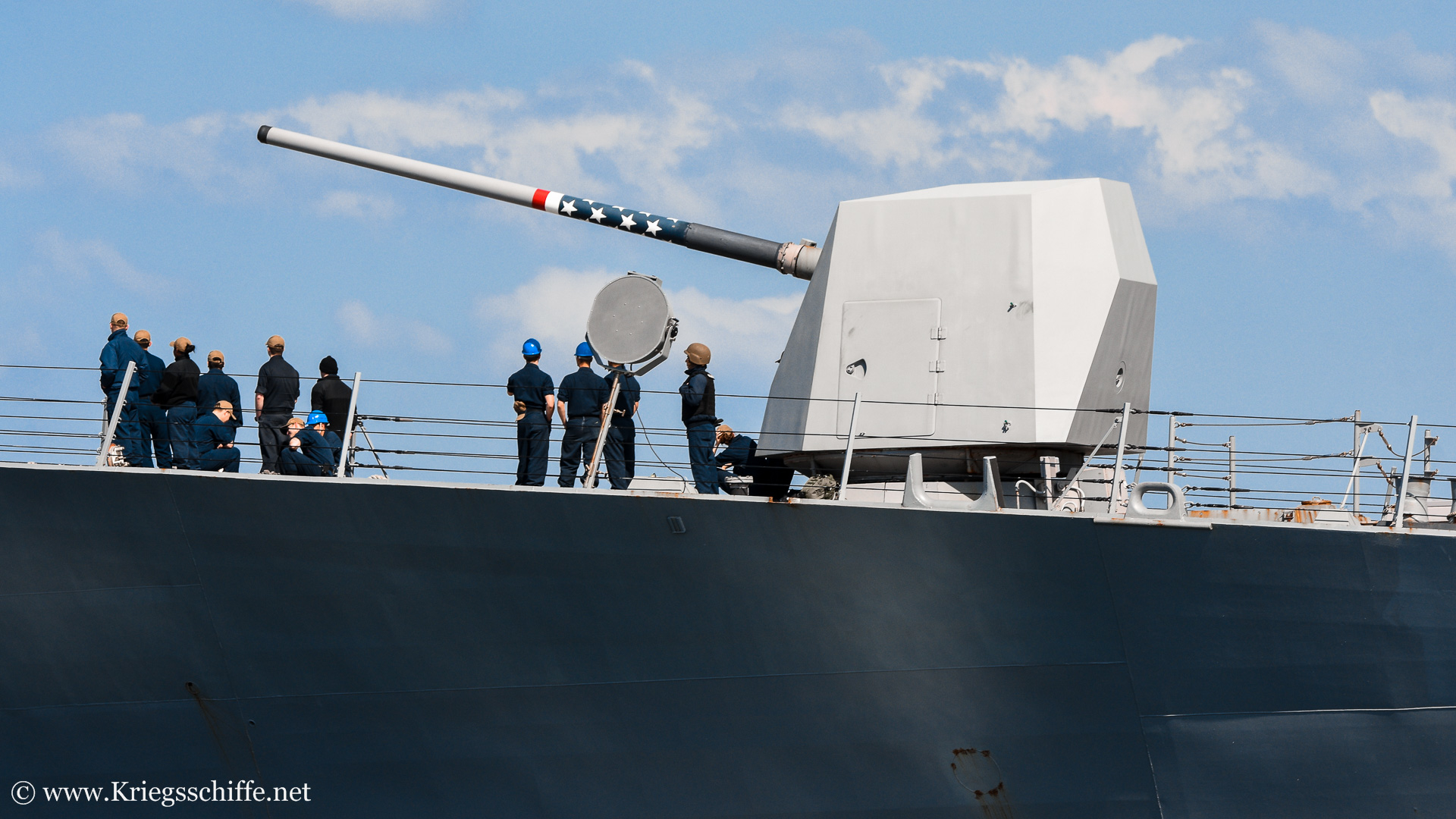

![Juni 2019, D 107 ‘Gravely’ in Kiel – Geschütz 127 mm/ 62 cal – Mk 54 Mod 4](https://www.kriegsschiffe.net/wp-content/uploads/DSC_9039-705x397.jpg)

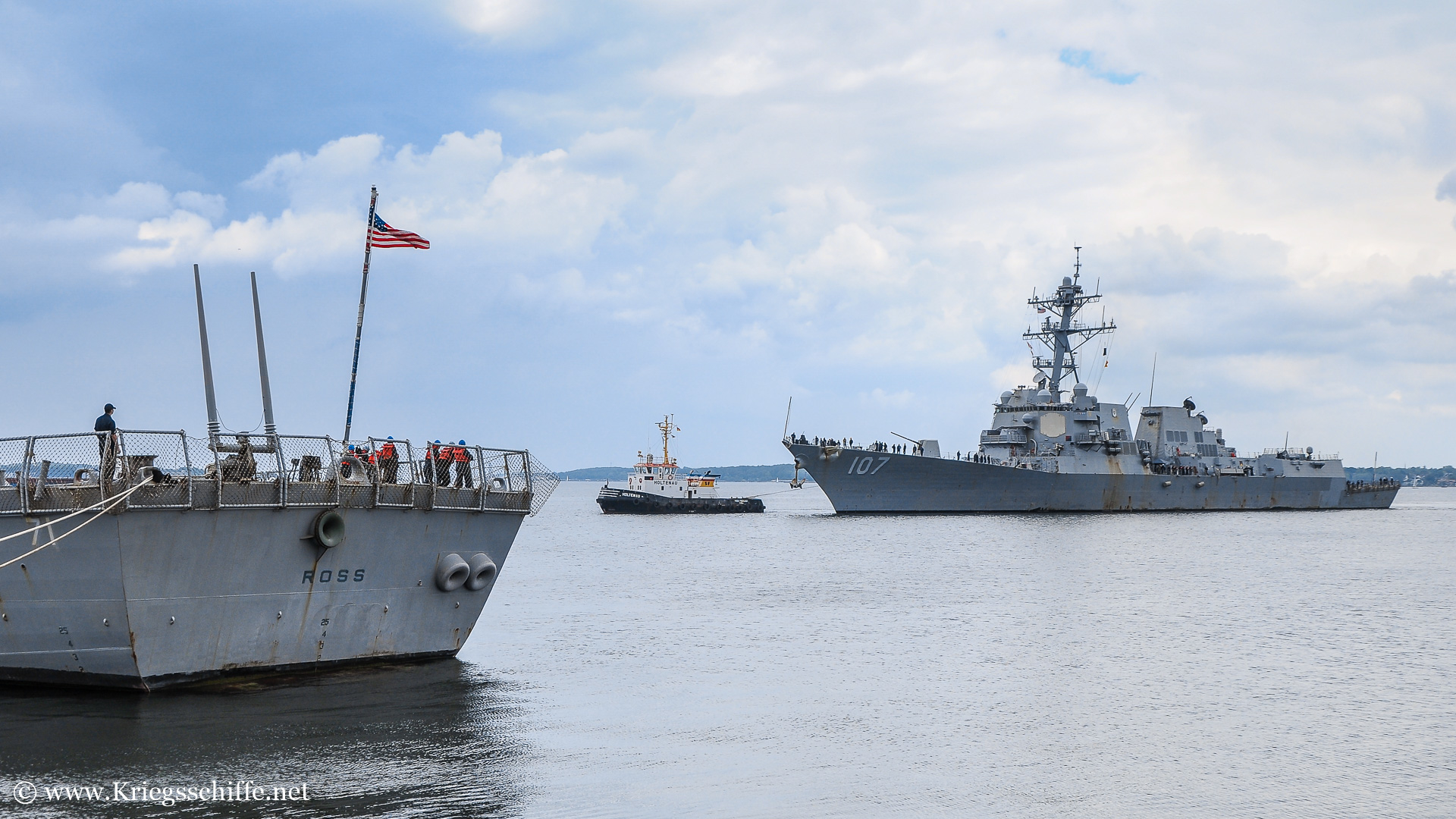

![Juni 2019, D 107 ‘Gravely’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_1001-705x397.jpg)

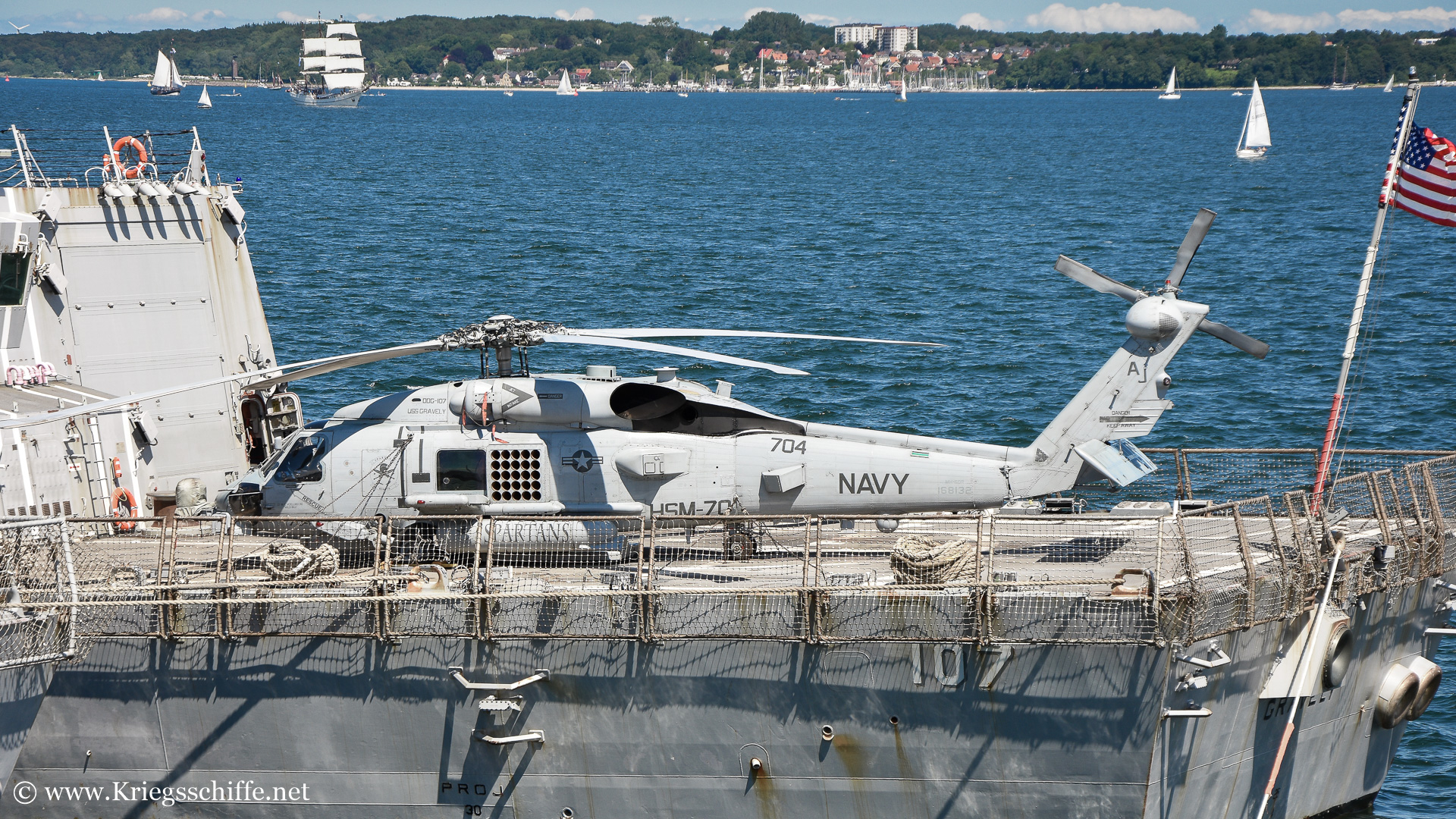

![Juni 2019, D 107 ‘Gravely’ in Kiel – Bordhubschrauber Sikorsky MH-60R ‘Sea Hawk’](https://www.kriegsschiffe.net/wp-content/uploads/DSC_3037-705x397.jpg)

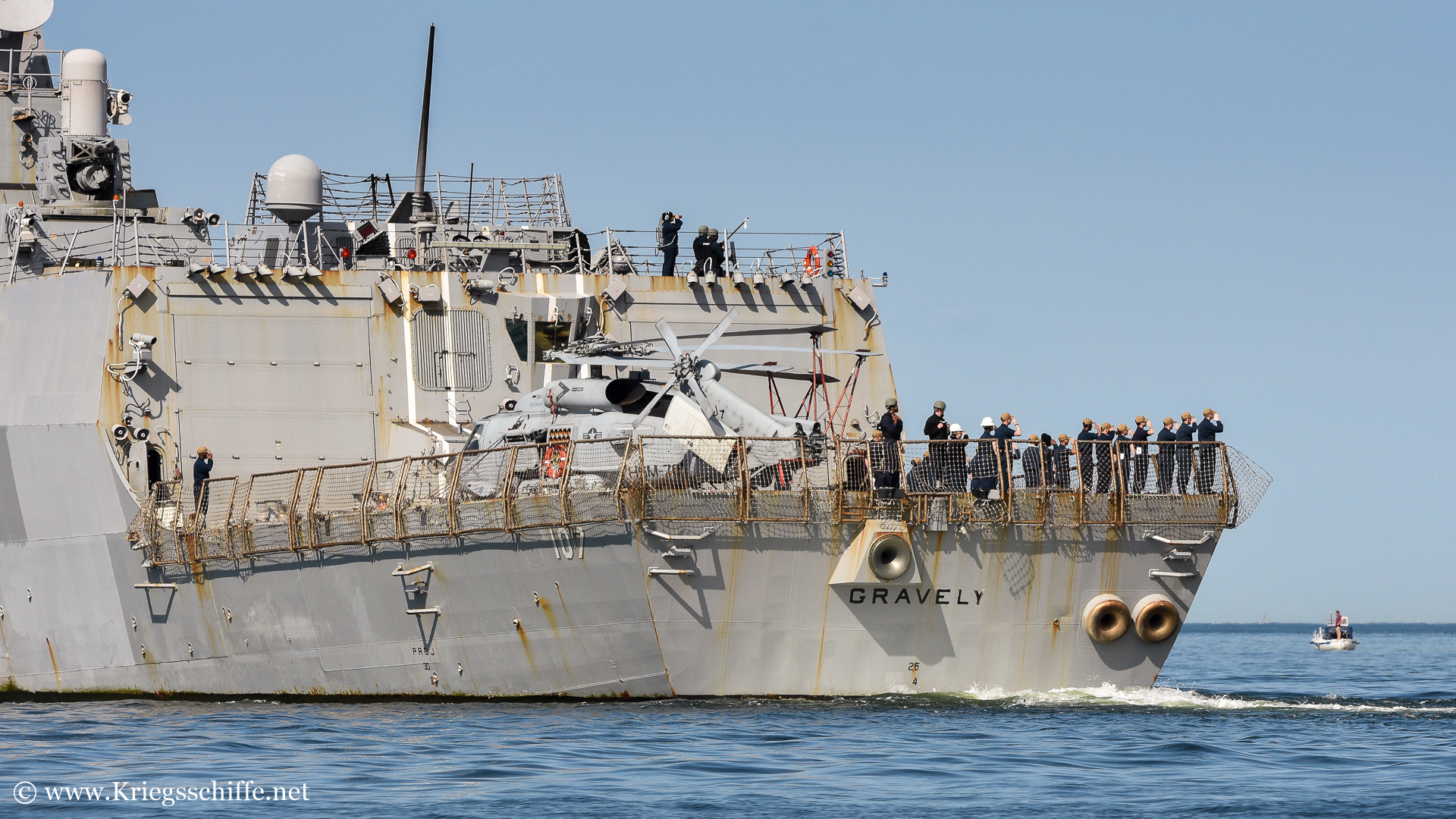

![Juni 2019, D 107 ‘Gravely’ in Kiel – Heckansicht mit Hangar und Hubschrauber](https://www.kriegsschiffe.net/wp-content/uploads/DSC_9052-705x397.jpg)
![Juni 2021, D 80 ‘Roosevelt’ in Kiel – Mast mit dem Radar SPQ-9B](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5497-529x705.jpg)

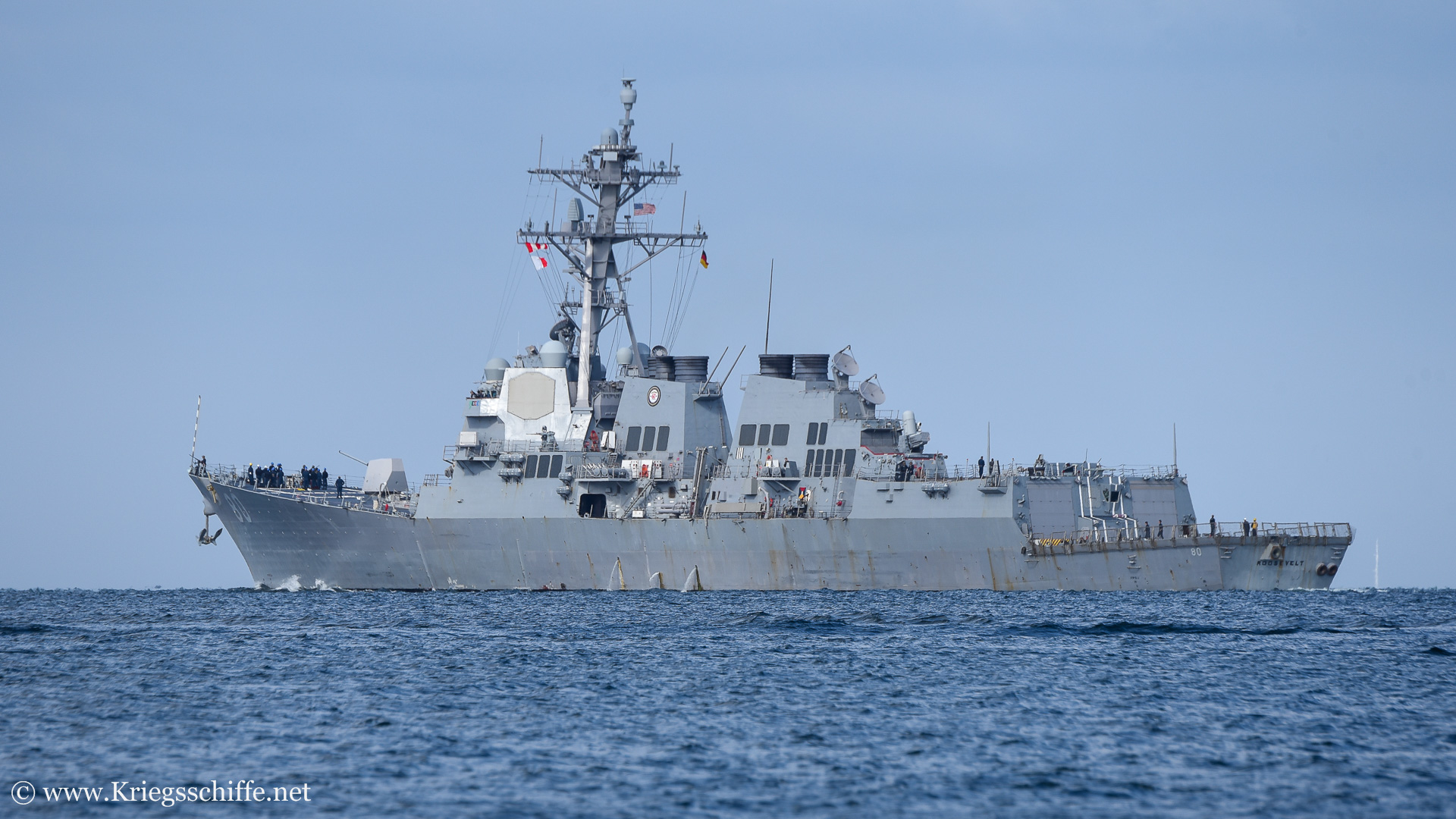

![Juni 2021, D 80 ‘Roosevelt’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_5508-705x397.jpg)

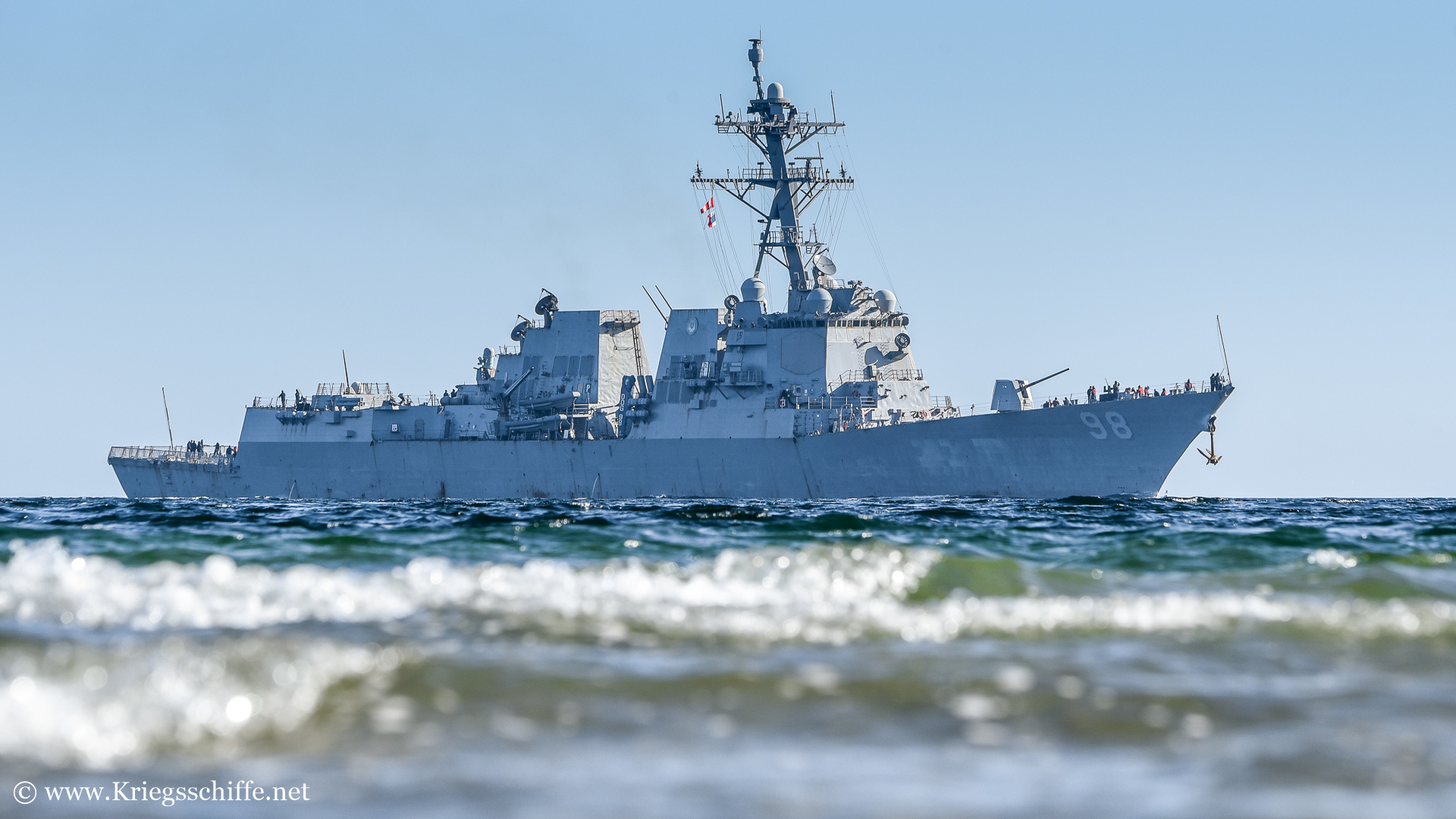

![März 2022, D 98 ‘Forrest Sherman’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_8071-705x397.jpg)

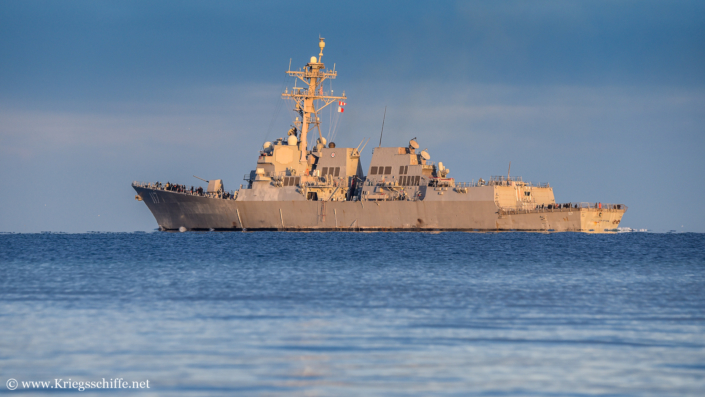

![Dezember 2022, D 117 ‘Paul Ignatius’ in Kiel](https://www.kriegsschiffe.net/wp-content/uploads/DSC_7463-705x397.jpg)
Literatur
- “Die Arleigh Burke-Klasse” von Stefan Ulsamer/ Unitec-Medienvertrieb, 2022
Links
Ähnliche Schiffe

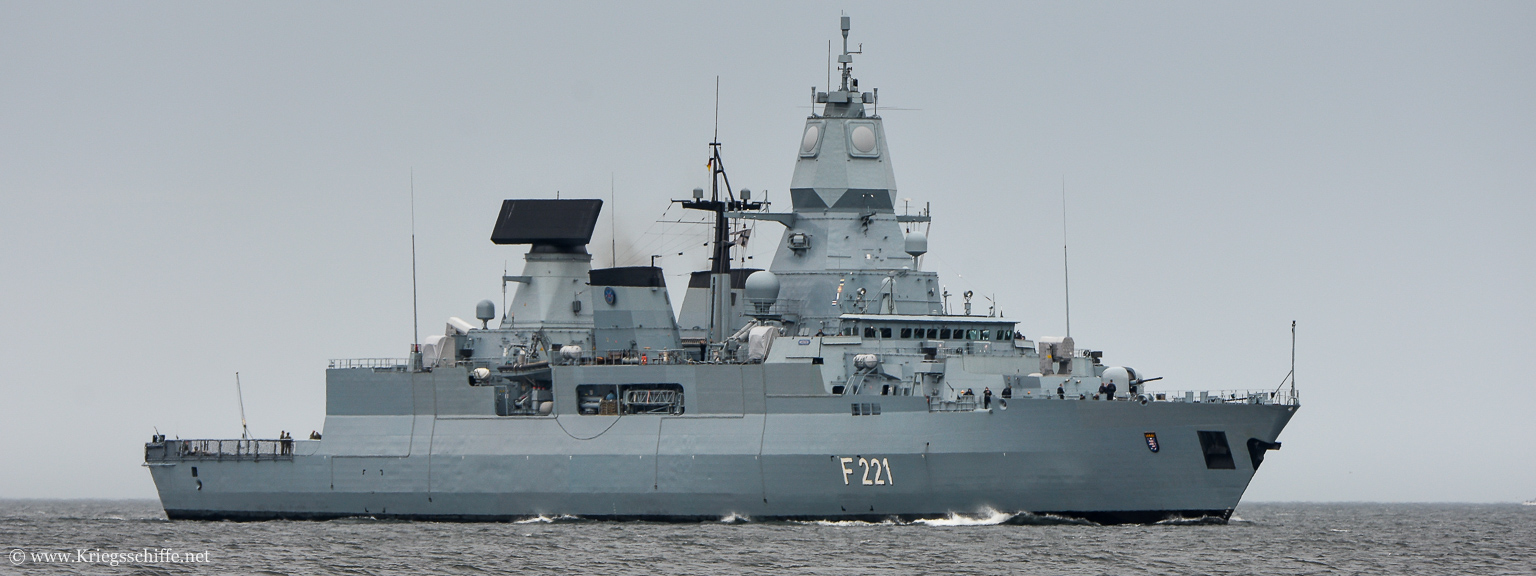

Deutsche FFG ‘Sachsen’ Klasse
Verdrängung: 5.600 ts

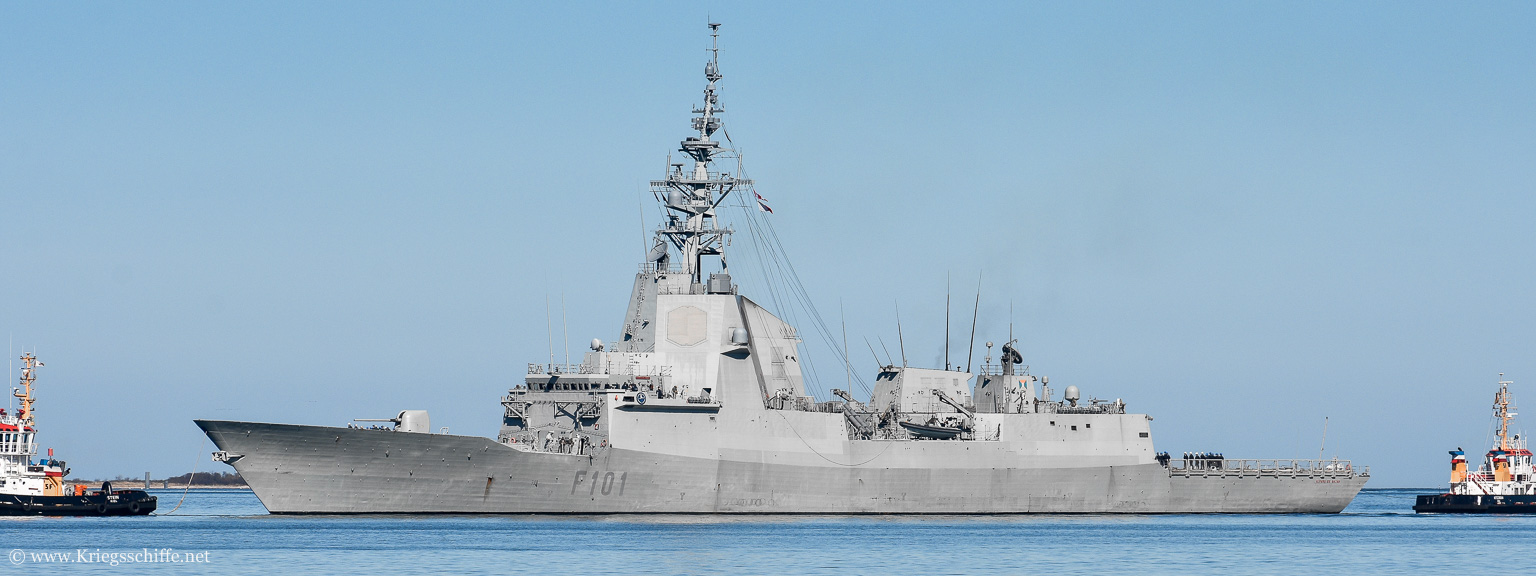

Spanische FFG ‘Alvaro de Bazan’ Klasse
Verdrängung: 5.850 ts

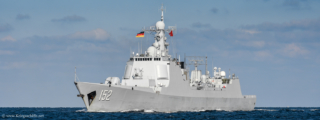

Chinesische DDG ‘Luyang II’ Klasse
