I-Mast 400 (2014 – AR ‘Karel Doorman’ Klasse)
Beschreibung

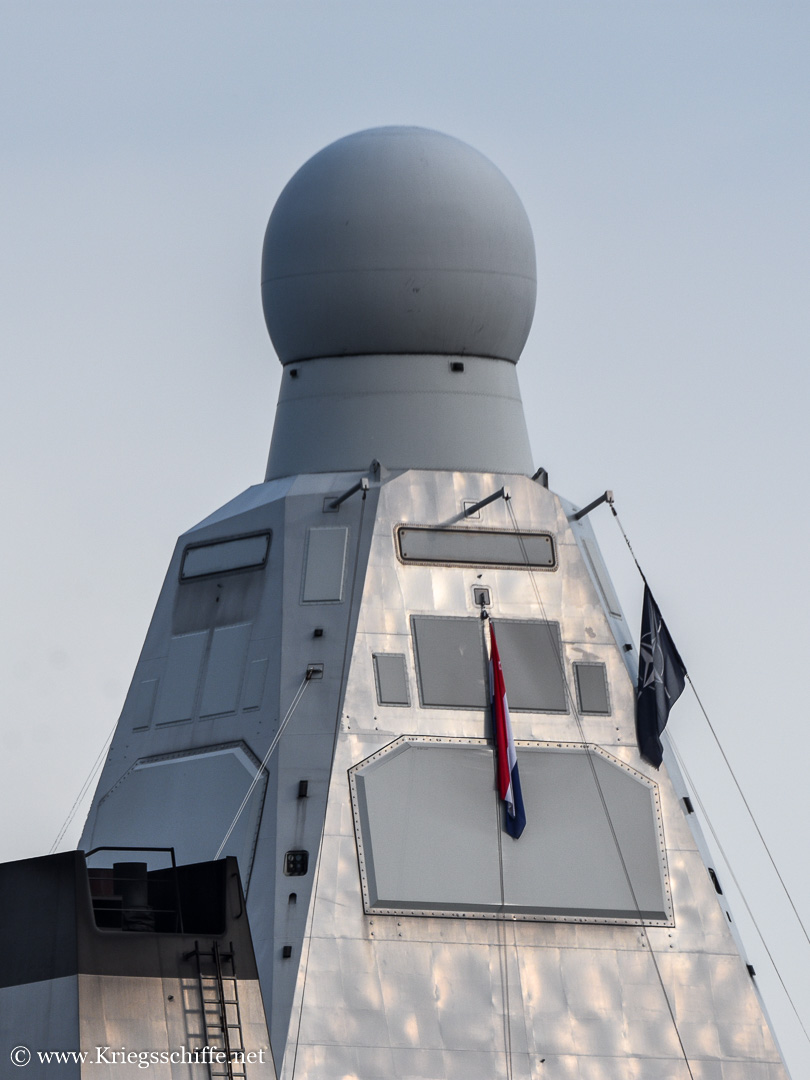

Das Thales ‘Integrated Mast System’ (I-Mast) beinhaltet wesentliche Radarsysteme, Antennen und Sensoren in einer einzigen geschützten Kuppel.
Die Aktiven Phased-Array Radare bestehen aus mehreren, nicht rotierenden, Flächen. Alles Systeme sind so aufeinander abgestimmt das es zu möglichst wenig Interferenzen kommt.
Das ‘I-Mast 400’ System wiegt 52 Tonnen, benötigt eine Fläche von 8m x 8m und hat eine Höhe von 13,6 m.
Es besteht in einzelnen aus:
- ‘Sea Master 400’ – 3D Luftraumüberwachungsradar (Reichweite bis zu 250 km, 1.000 verfolgbare Ziele)
- ‘Sea Watcher 100’ – Seeraumüberwachungs- und Hubschrauberleitradar (Reichweite bis zu 40 km)
- ‘Gate Keeper’ – Elektrooptisches System (IR, TV)
- ICAS – integrated Communications Antenna system (UHF, VHF, Link 16, GSM, SATCOM)
- Radar ESM
- IFF System
Versionen
Die I-Mast Familie besteht aus mehreren Systemen verschiedener Größe für unterschiedliche Typen von Marine Fahrzeugen.
- I-Mast 50 (in Entwicklung)
- I-Mast 100 (Einführung 2009)
- I-Mast 400 (Einführung 2007)
- I-Mast 500 (in Entwicklung)
Nutzer

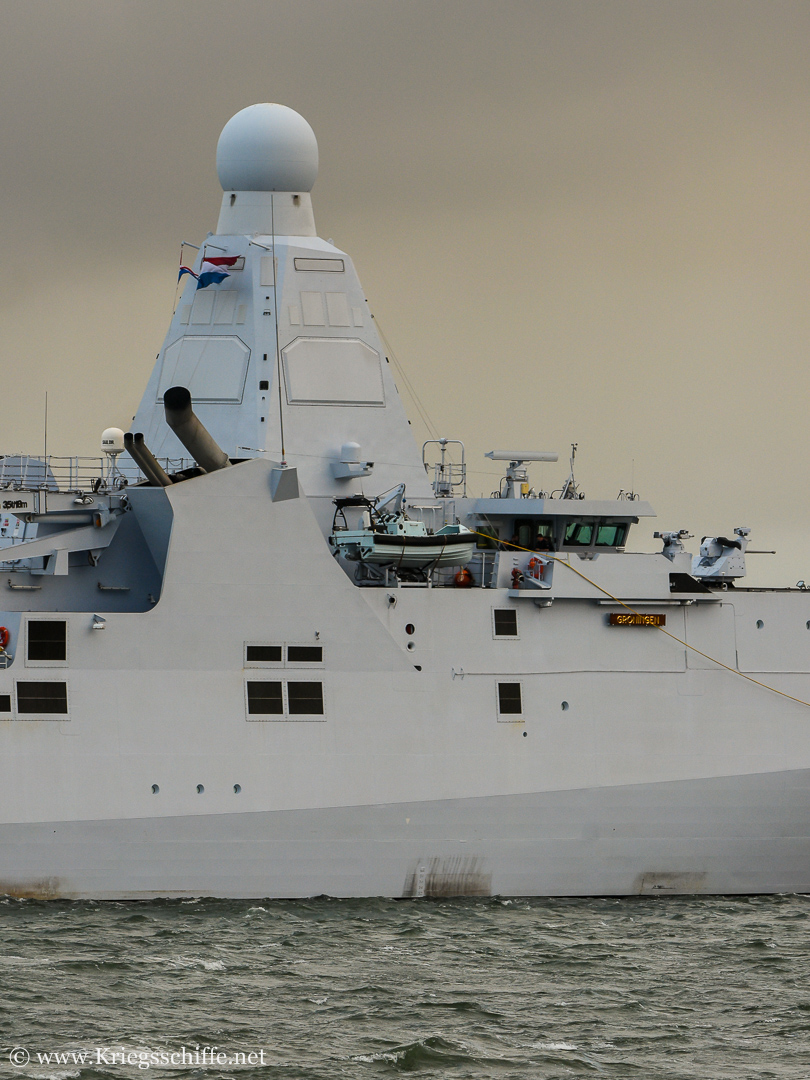

- Niederlande – 4x OPV ‘Holland’ Klasse
- Niederlande – 1x AR ‘Karel Doorman’ Klasse
Sensoren
1
2
3
4
5
6

1
Satelliten-
kommunikation
2
IFF-System
3
Sea Watcher 100
4
Kommunikations-Antennen
und ESM
5
Sea Master 400
6
Gatekeeper
