Typ ‘206’

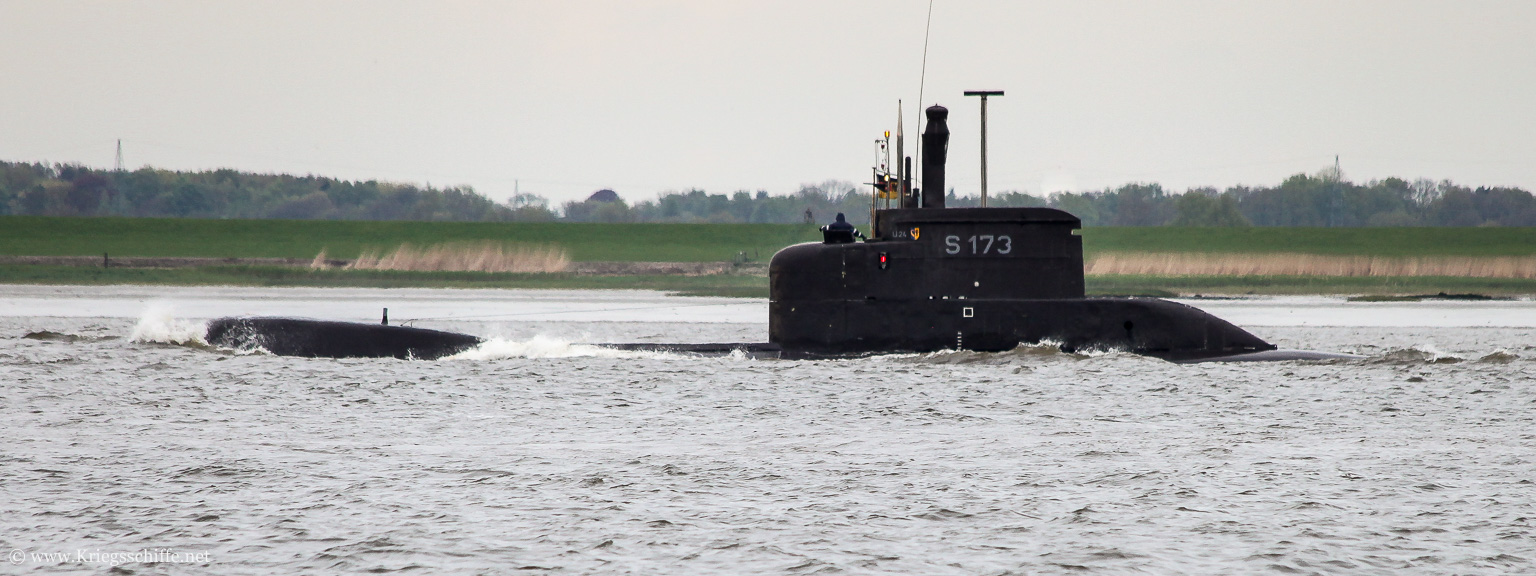

S 173 ‘U 24‘ (2010 – auf der Elbe)

Verdrängung über Wasser: 456 ts
Verdrängung unter Wasser: 500 ts
Länge: 48,49 m
Breite: 4,58 m
Tiefgang: 4,30 m
Besatzung: 22
Tauchtiefe: ca. 200 m

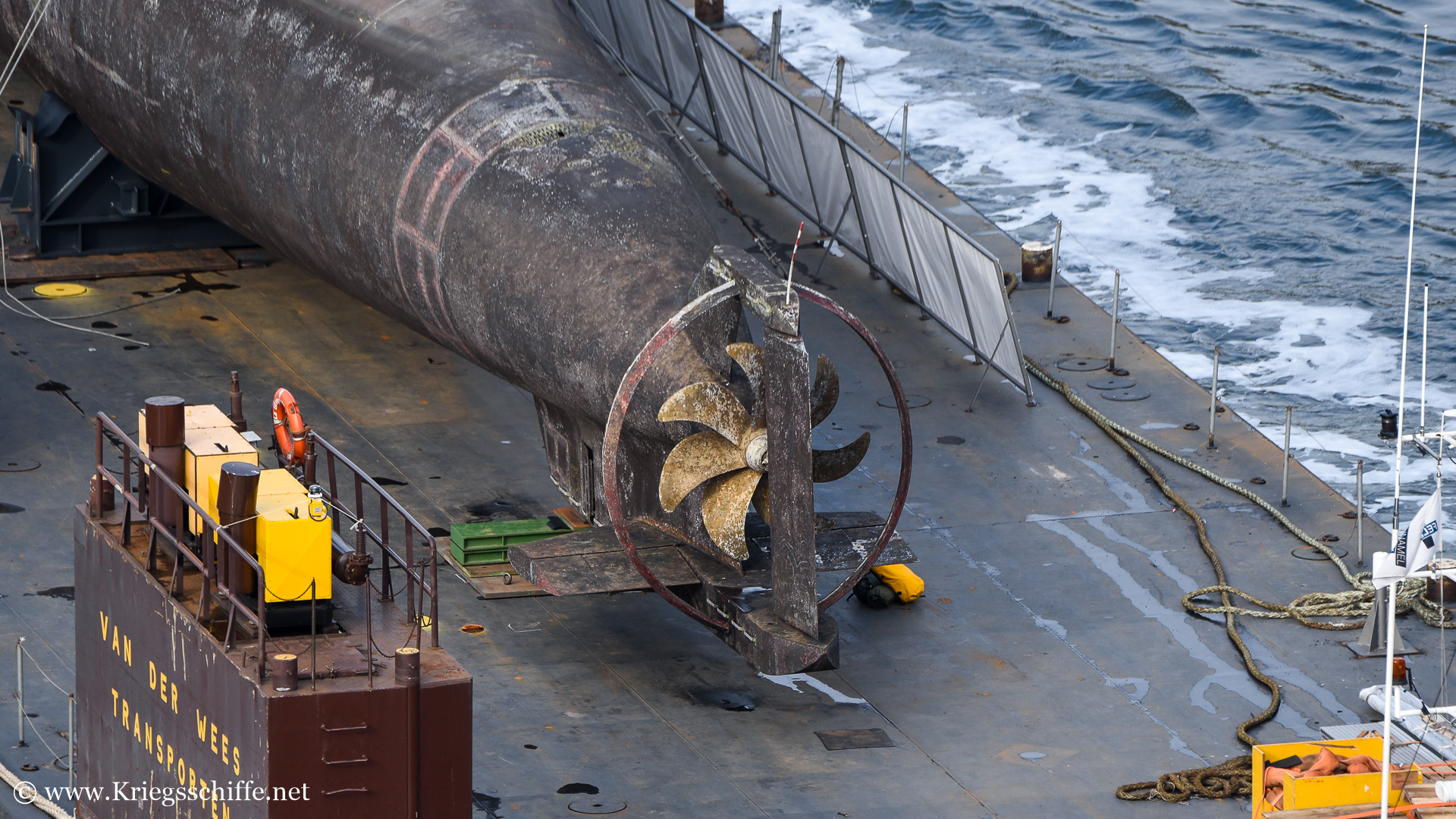

Wellen: 1x
Leistung Dieselmotor: 2x 600 Ps = 1.200 Ps  (MTU)
Leistung Elektromotor: 1x 1.500 Ps  (Siemens)
Geschwindigkeit über Wasser: 10 kn
Geschwindigkeit unter Wasser: 17 kn
Reichweite über Wasser: 4.500 nm bei 5 kn
Reichweite unter Wasser: 200 nm bei 5 kn
Treibstoffvorrat: 23,5 ts
Radar: 1x Calypso II  Thomson-CSF
Sonar: 1x DBQS-21D Aktive/Passiv, MF
Schlepp-Sonar:

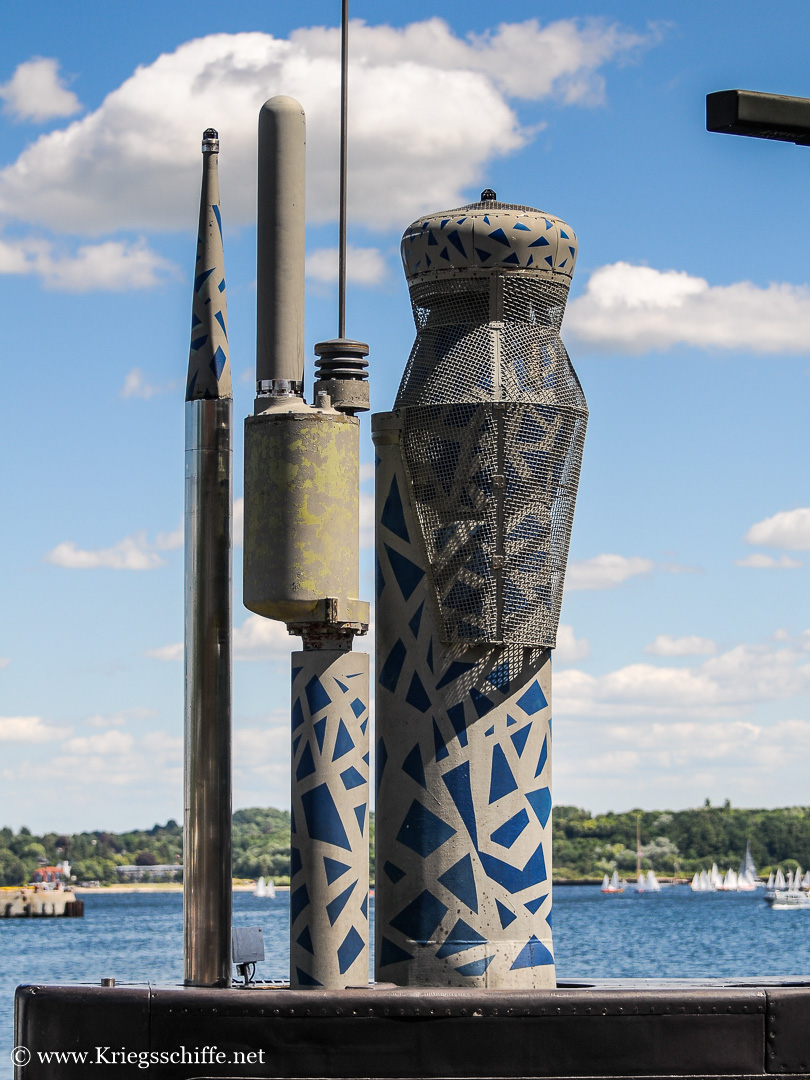

Sehrohr: 1x Navigationssehrohr – NavS (Carl Zeiss)(im Schnorchel)
  1x Angriffssehrohr – ASC 17 (Carl Zeiss)
ESM: 1x DR-2000U (Thomson-CSF)
Torpedorohre: 8x 533 mm (Torpedo: 8x DM2A3 ‘Seehecht’)
Sonstiges: 16x Minen (anstelle der Torpedo)
24x Minen (mit Minengürtel)
