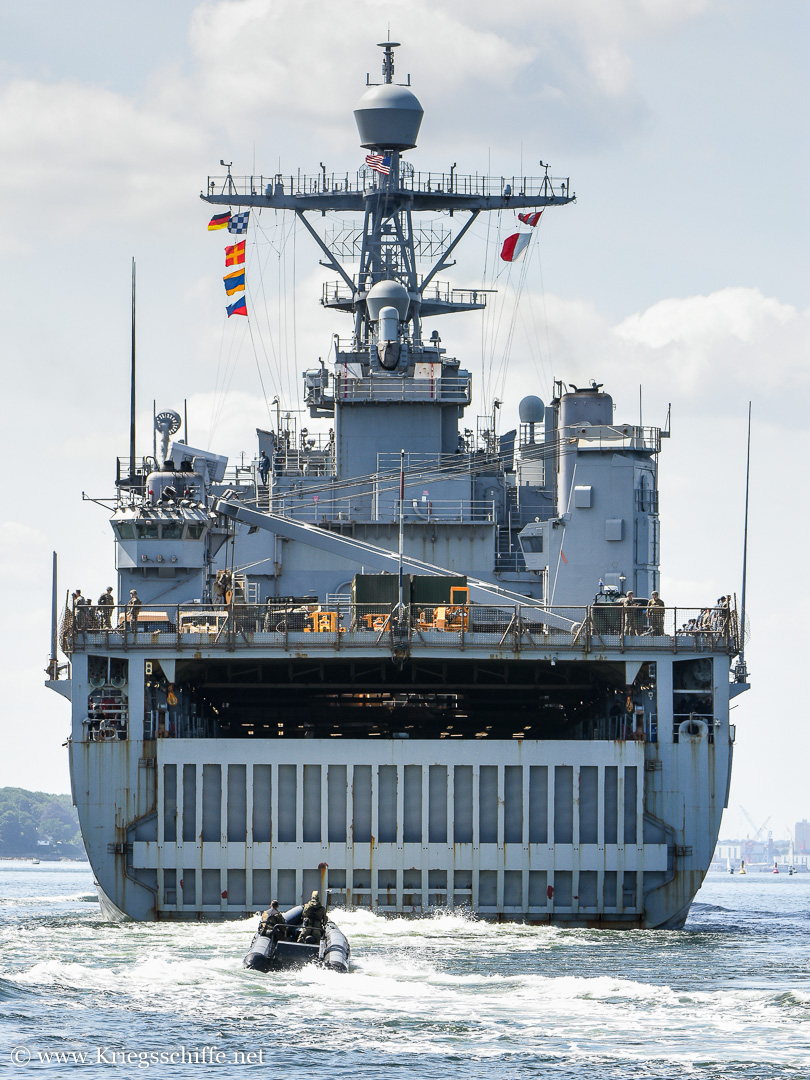

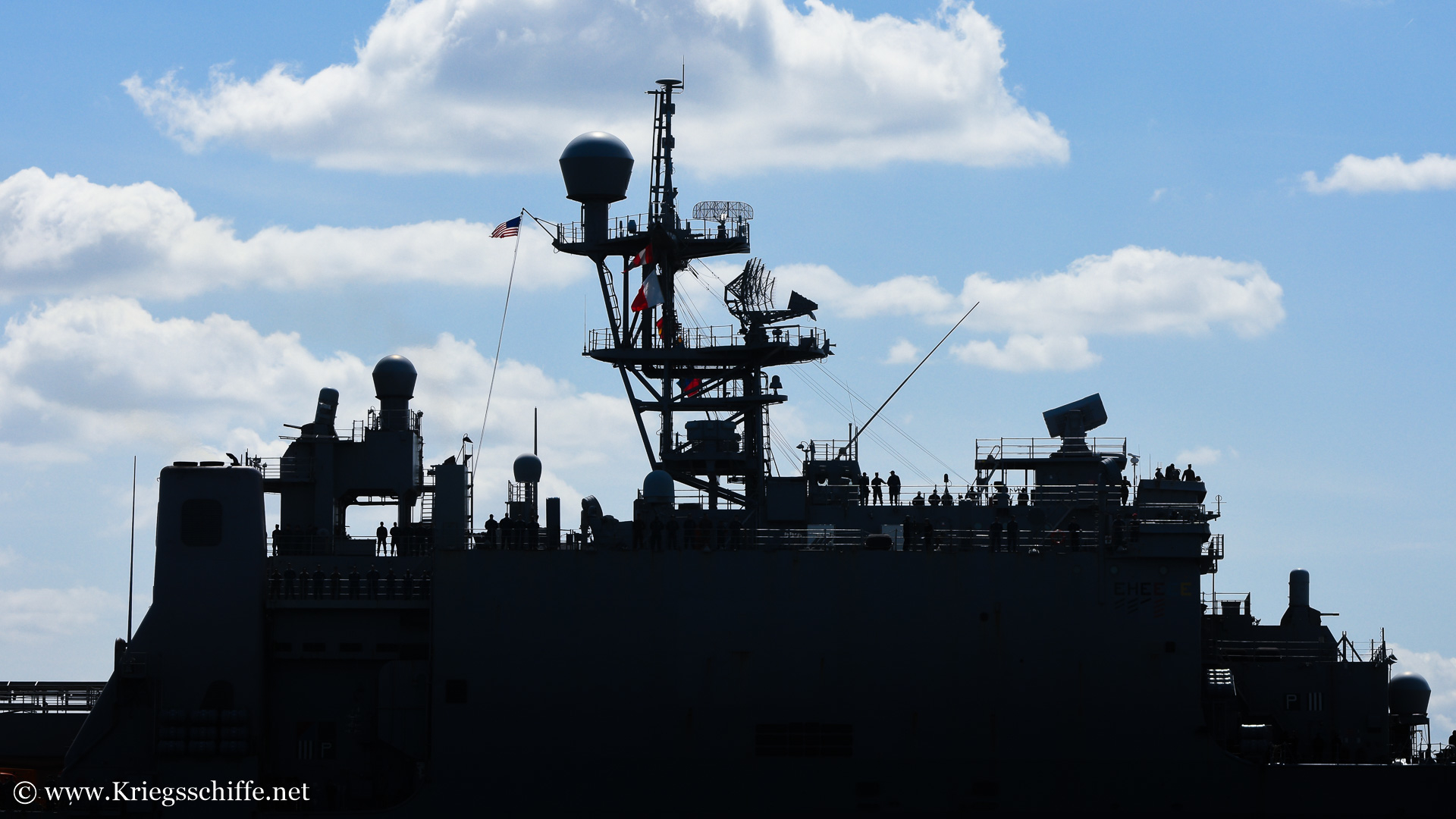

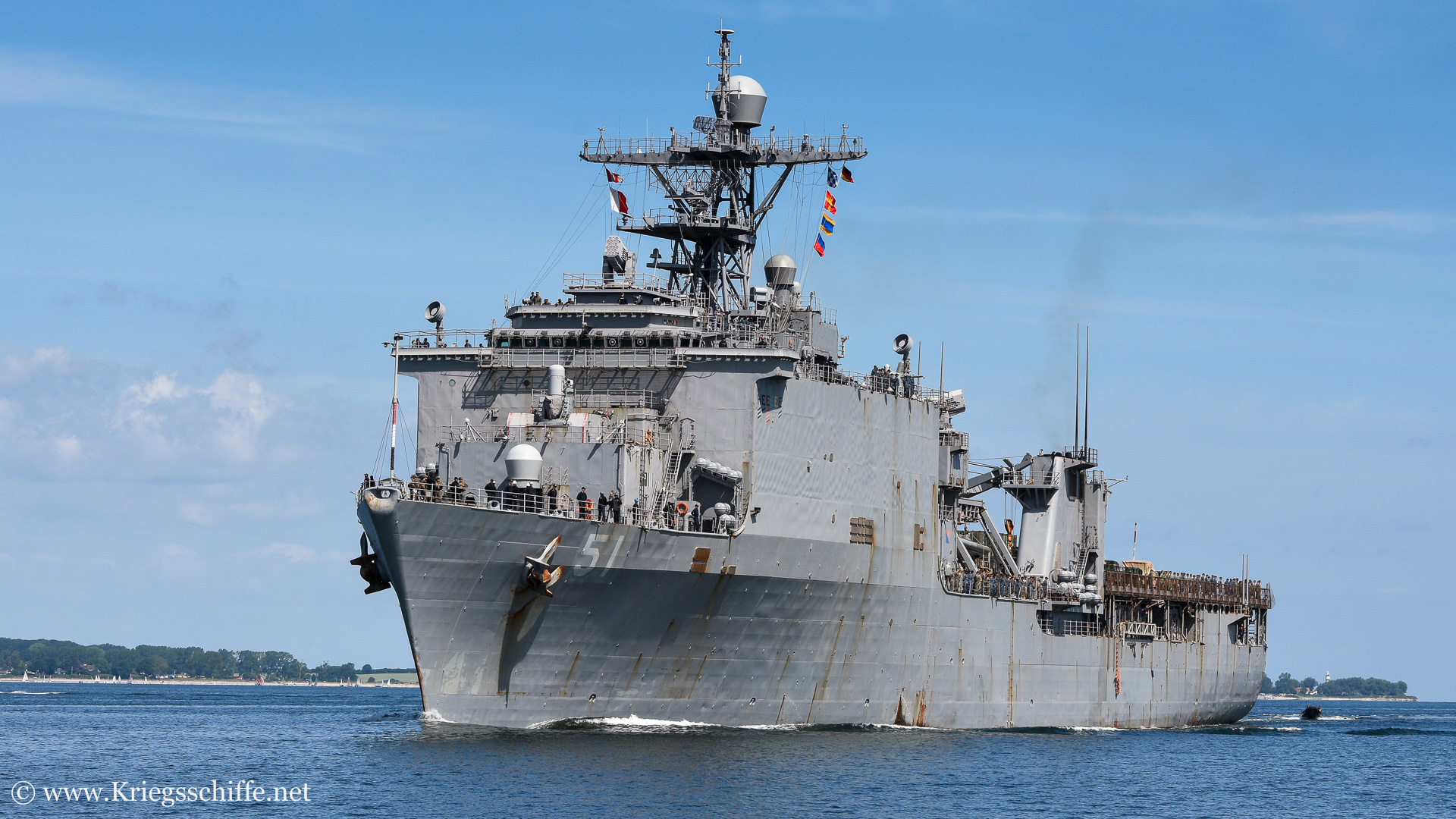

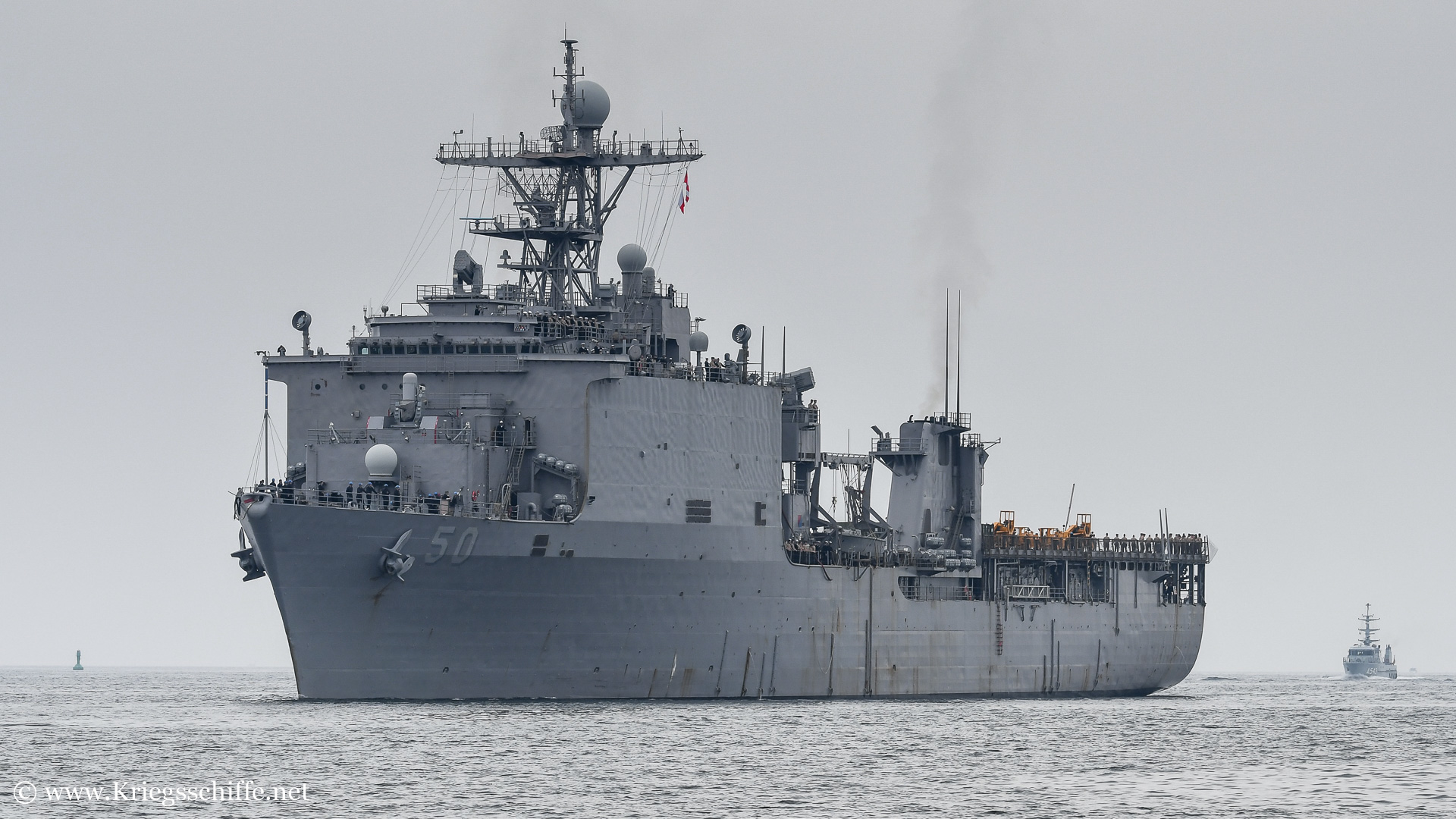

L 50 ‘Carter Hall’ (2016 – Kiel)
Typverdrängung: | 11.850 ts | ||
Höchstverdrängung: | 16.200 ts | ||
Länge: | 185,80 m | ||
Breite: | 25,60 m | ||
Tiefgang: | 6,04 m | ||
Besatzung: | 320 | ||
Truppen: | 504 |
Art: | DM | ||
Wellen: | 2x | ||
Leistung Diesel: | 4x | 8.400 Ps = 33.600 Ps |
|
max. Geschwindigkeit: | 22 kn | ||
Reichweite: | 8.000 nm bei 18 kn | ||
Treibstoffvorrat Schiff: | 2.000 ts | ||
Treibstoffvorrat Hubschrauber: | ? ts |
Nav.-Radar: | 2x | SPS-64(V)9 |
|
See-Radar: | 1x | SPS-67(V)1 |
|
Luft-Radar: | 1x | SPS-49(V)5 |
|
Rumpf-Sonar: | – | ||
Schlepp-Sonar | – | ||
Feuerleitradar: | – | ||
Elektrooptisch: | – |
ESM / ECM: | 1x |
SLQ-32(V)1 |
|
Täuschkörper: | 6×6 | Mk 36 Mod 6 ‘SRBOC’ |
|
1x | SLQ-25 ‘Nixie’ |
Geschütze: | 2×1 | 25 mm – Mk 38 ‘Bushmaster’ |
|
SSM: | – | ||
SAM: | 2×1 | Mk 46 ‘RAM’ |
|
ASW: | – | ||
CIWS | 2×1 | 20 mm – Mk 15 ‘Phalanx’ | |
Sonstiges: | – |
Hubschrauber: | – |
Landungsboote: | 2x | LCAC | oder |
4x | LCM-8 |
oder | |
Fahrzeuge: | ? |
Assault Amphibious Vehicle | (amphibischer, gepanzerter Truppentransporter) |
Beschreibung
Die vier Schiffe der LSD ‘Harpers Ferry’ Klasse, sind Transporter für Landungsfahrzeuge, Soldaten und Ausrüstung.
Sie sind nahezu baugleich mit den acht Schiffen der vorangegangenen LSD ‘Whidbey Island’ Klasse.
Das “Welldeck” der neueren ‘Harpers Ferry’ Klasse ist jedoch um die Hälfte kleiner, der Frachtraum dafür deutlich größer (CV = Cargo Variant).
Obwohl ein Flugfeld für Hubschrauber vorhanden ist, können diese nur aufgetankt werden. Es gibt keine Hangar-Einrichtungen zur dauerhaften Unterbringung.
Einheiten
Kennung | Name | Bauwerft | Kiellegung | Stapellauf | Indienst | Außerdienst | Verbleib |
---|---|---|---|---|---|---|---|
LSD 49 | Harpers Ferry | Avondale Shipyard, USA | 1991 | 1993 | 1995 | – | Aktiv |
LSD 50 | Carter Hall | Avondale Shipyard, USA | 1991 | 1993 | 1995 | – | Aktiv |

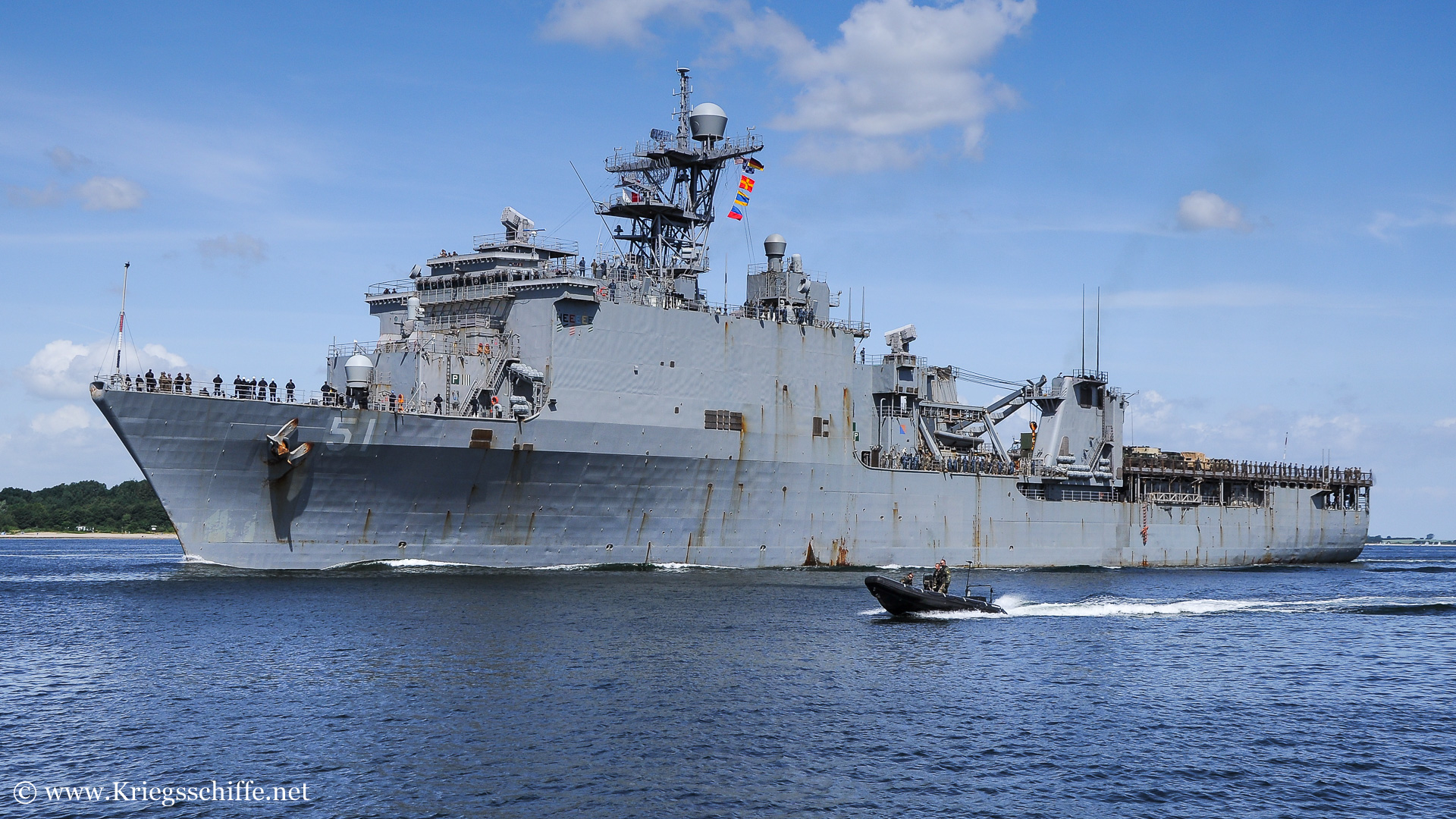

LSD 51 | Oak Hill | Avondale Shipyard, USA | 1992 | 1994 | 1996 | – | Aktiv |
LSD 52 | Pearl Harbor | Avondale Shipyard, USA | 1995 | 1996 | 1998 | – | Aktiv |
Fotos
Ähnliche Schiffe
Britische LPD ‘Albion’ Klasse
Verdrängung: 18.560 ts
Amerikanische LSD ‘Whidbey Island’ Klasse
Verdrängung: 16.200 ts
Amerikanische LPD ‘San Antonio’ Klasse
Verdrängung: 26.300 ts
