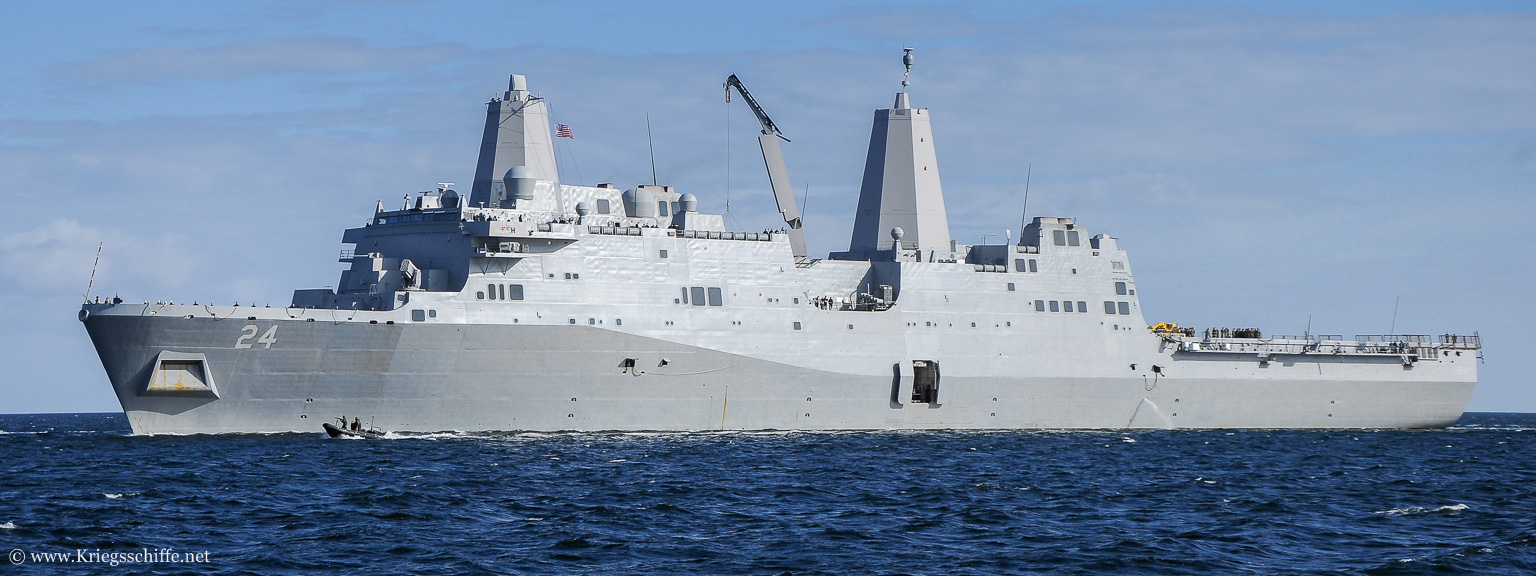

L 24 ‘Arlington’ (2017 – Kiel)
Typverdrängung: | 12.500 ts | ||
Höchstverdrängung: | 26.300 ts | ||
Länge: | 209 m | ||
Breite: | 30,8 m | ||
Tiefgang: | 7,0 m | ||
Besatzung Schiff: | 396 | ||
Anzahl Truppen |
700 – 800 |
Art: | DM | ||
Wellen: | 2x | ||
Leistung Diesel: | 4x | 10.400 Ps = 41.600 Ps |
|
Leistung Gasturbine: | 1x | 24.600 Ps |
|
max. Geschwindigkeit: | 22 kn | ||
Reichweite: | 8.000 nm bei 15 kn |
Nav.-Radar: | 1x | SPS-64(V)9 |
|
See-Radar: | 2x | SPS-73(V)13 |
|
1x |
SPQ-9B |
||
Luft-Radar: | 1x | SPS-48E |
|
Rumpf-Sonar: | – | ||
Schlepp-Sonar: | – | ||
Feuerleitradar: | – | ||
Elektrooptisch: | – |
ESM / ECM: | 1x |
SLQ-32(V)2 |
|
Täuschkörper: | 1x | SLQ-25A ‘Nixie’ |
|
6x | Mk 53 Mod 4 ‘Nulka’ |
||
? |
Mk 36 ‘SRBOC’ |

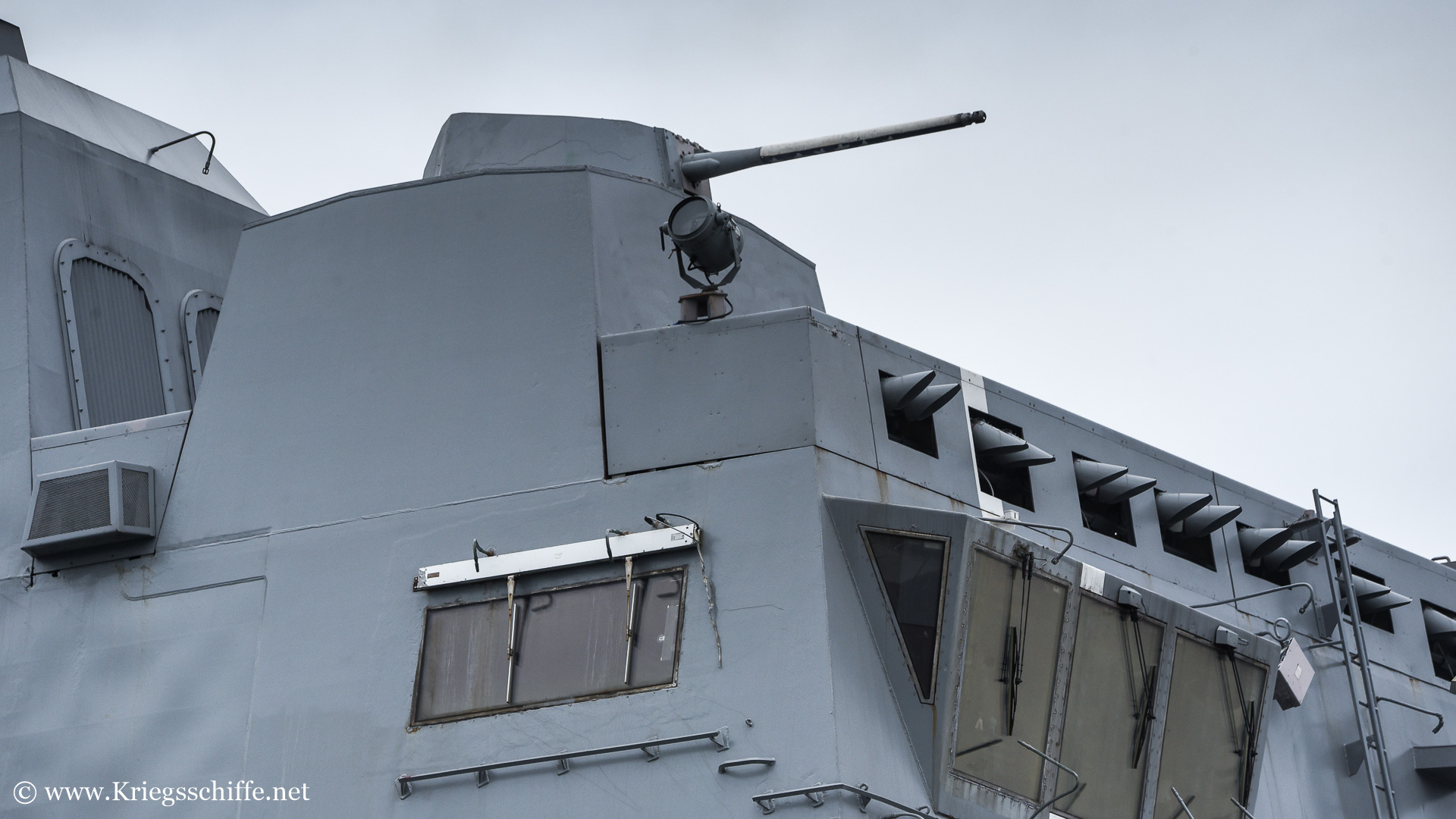

Geschütze: | 2×1 | Mk 46 Mod 2 ‘GWS’ 30 mm |
|
SSM: | – | ||

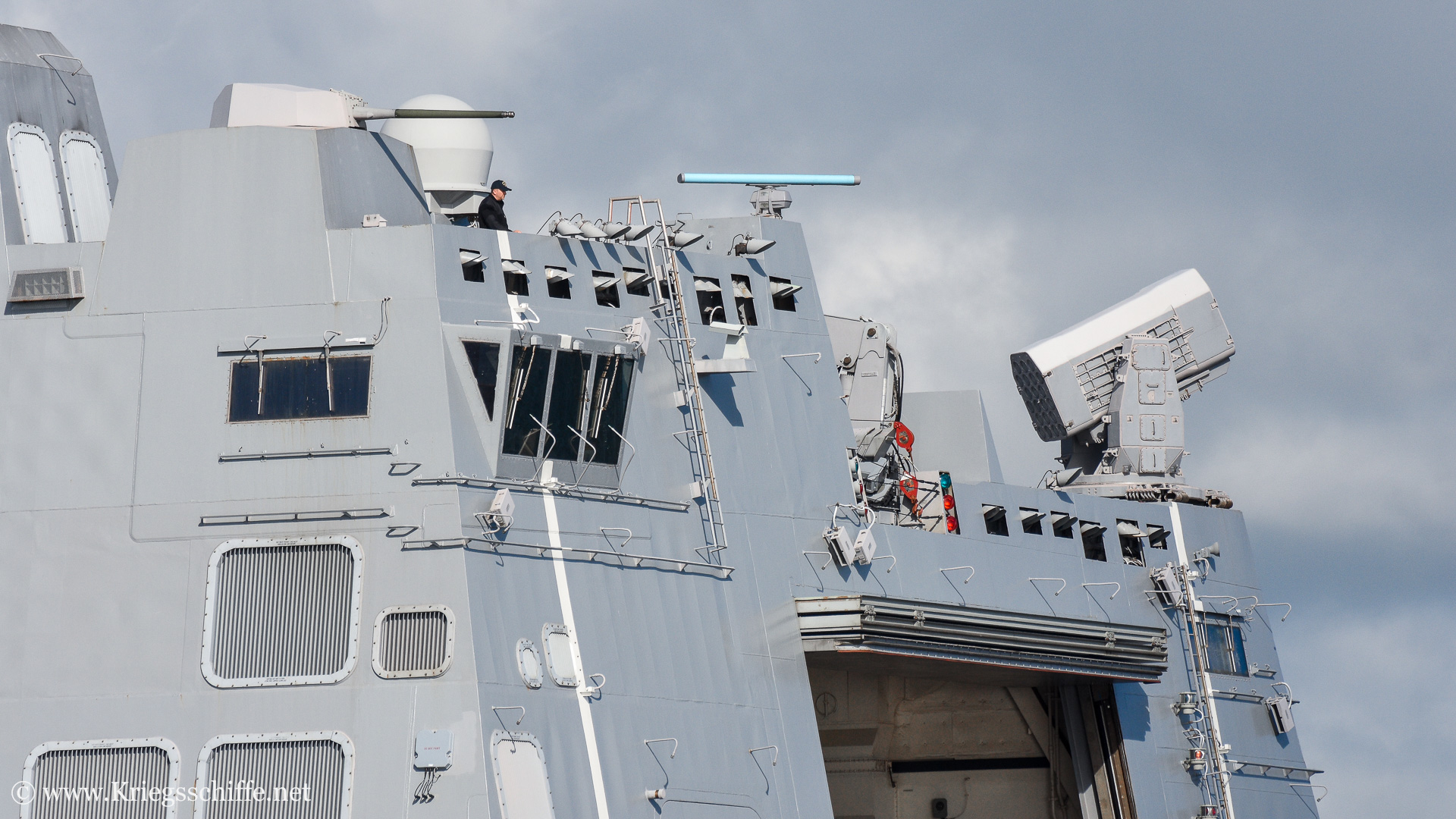

SAM: | 2x | Mk 49 ‘RAM’ | |
ASW: | – | ||
CIWS: | – | ||
Sonstiges: | – |

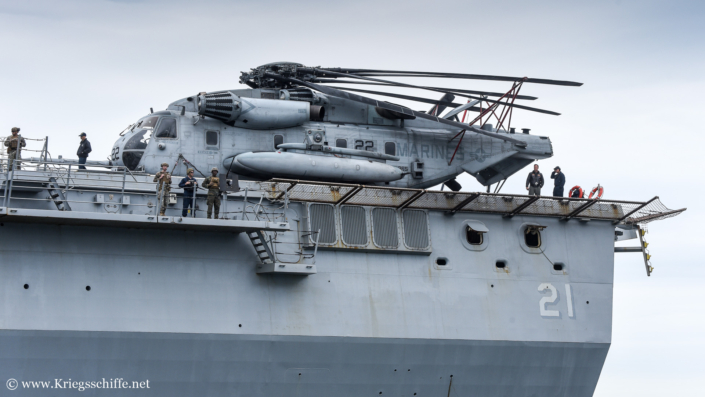

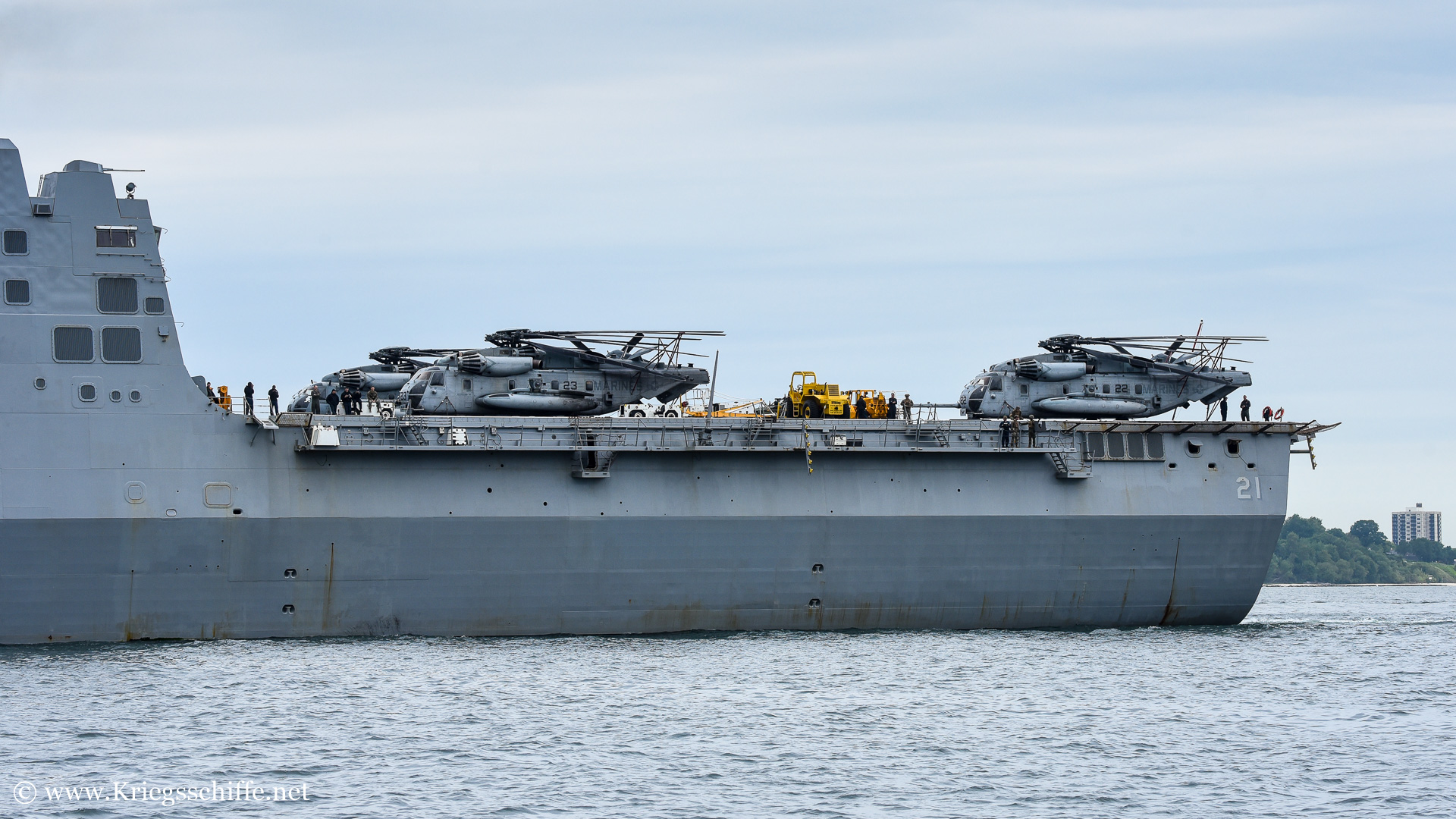

Hubschrauber: | 2-4x | MV-22 ‘Osprey’ |
Landungsboote: | 2x | LCAC |
(oder 1x LCU) |
zusätzlich |
|||
Fahrzeuge: |
14x |
Assault Amphibious Vehicle | (amphibischer, gepanzerter Truppentransporter) |
Beschreibung

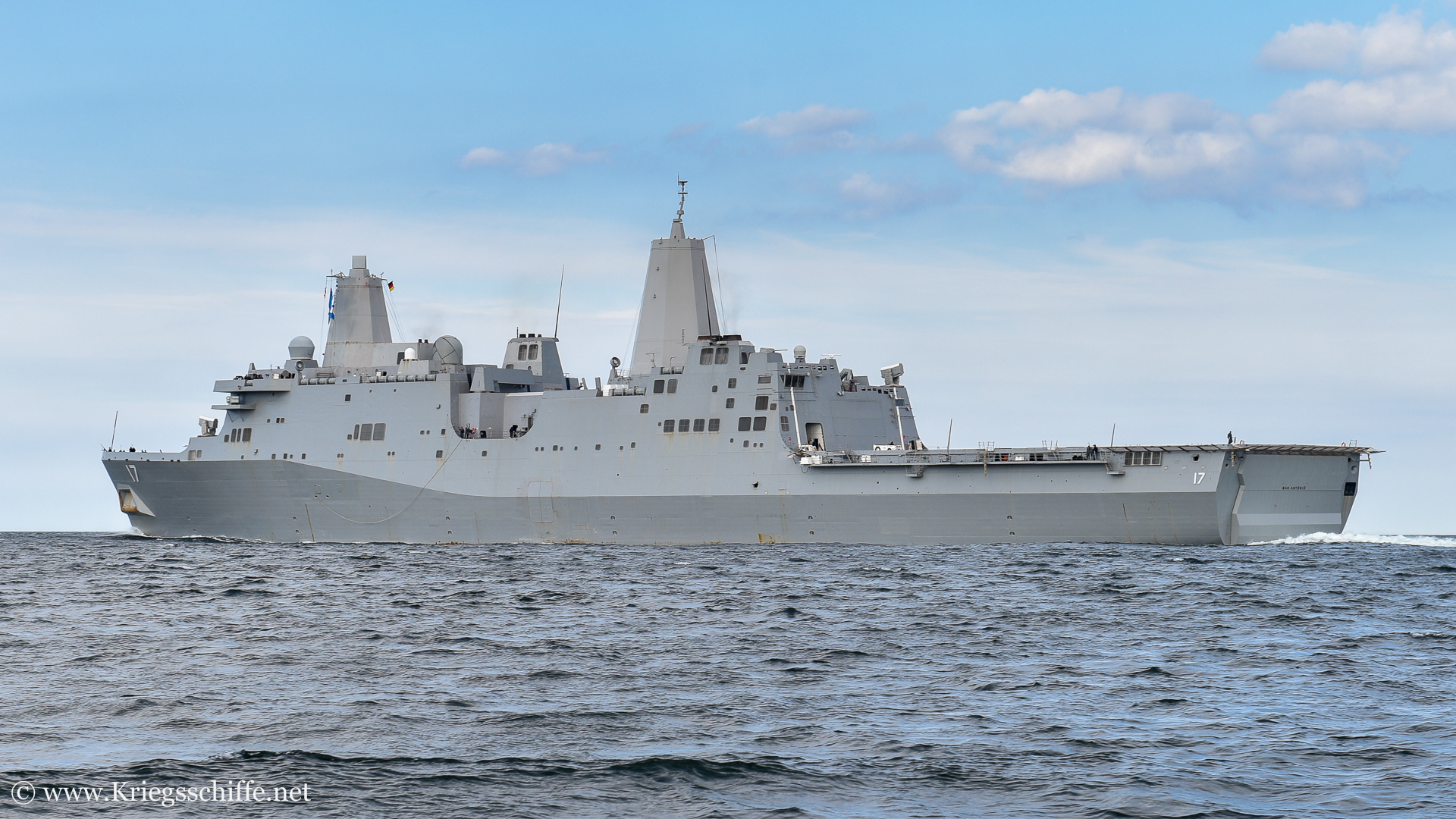

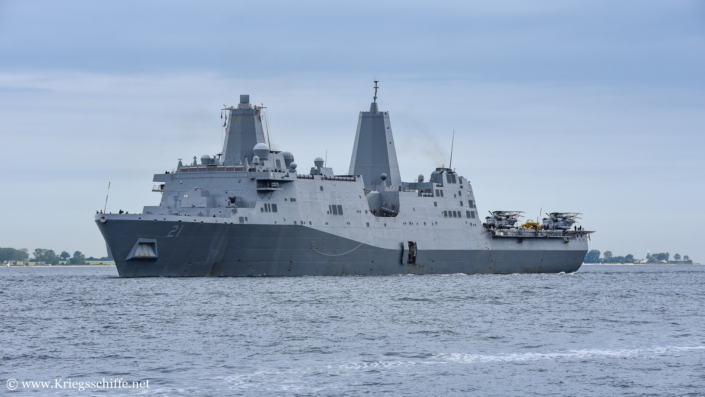

Die dreizehn neuen Schiffe der LPD ‘San Antonio’ Klasse ersetzen gleich eine Vielzahl von älteren Schiffen aus verschiedenen Klassen (‘Austin’, ‘Newport’, ‘Charleston’) zur amphibische Kriegsführung.

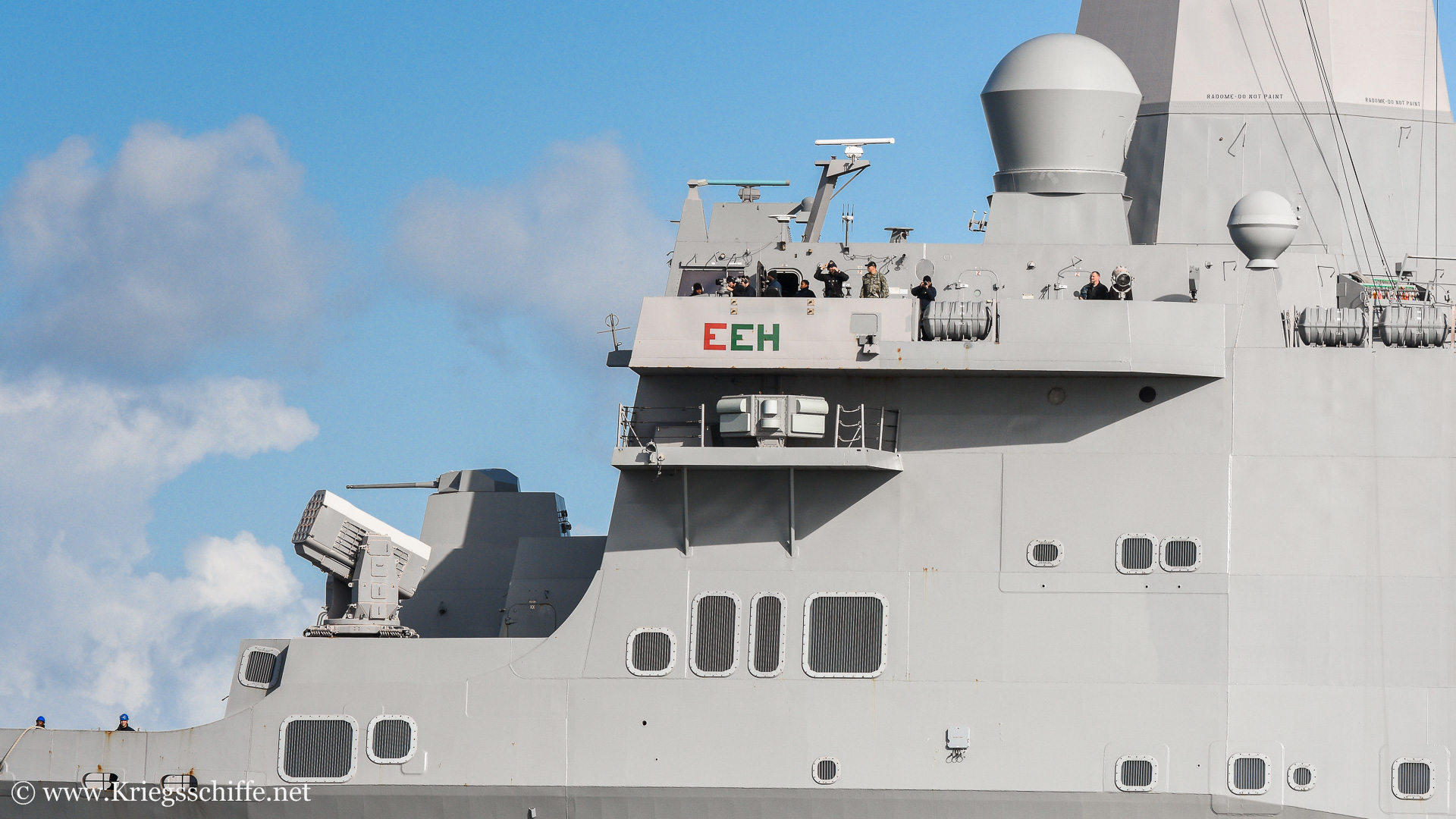

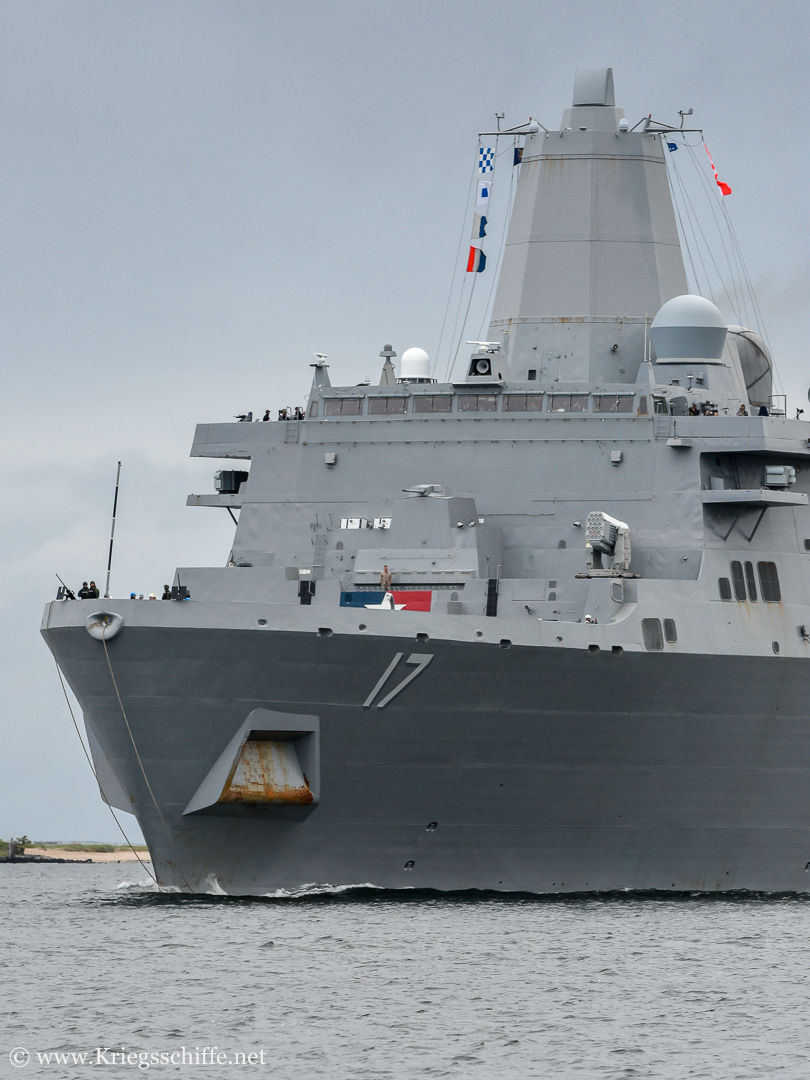

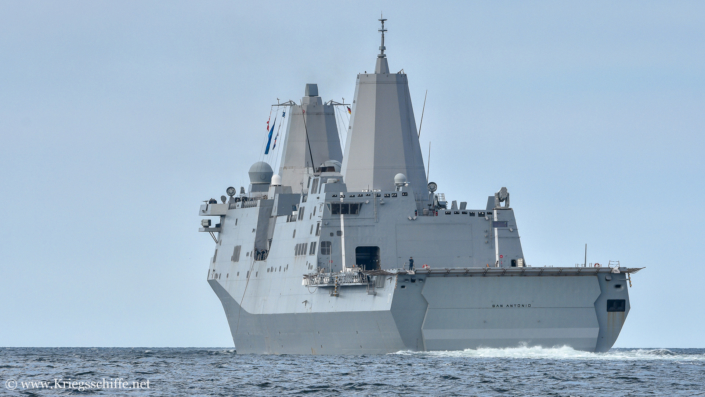

Ein Teil der Radargeräte befinden sich unter den zwei Radomen der ‘Advanced Enclosed Mast/Sensor’ (AEM/S) Systemen.
Diese achteckigen Antennenkuppeln bestehen aus Verbundwerkstoffen, die Radarstrahlen auf den verwendeten Frequenzen durchlassen.
Gegenüber herkömmlichen Masten wird dadurch der Radarquerschnitt des Schiffs reduziert. Zusätzlich werden die Anlagen auch noch vor Umwelteinflüssen, wie z. B. Salzwasser geschützt.
Ursprünglich war noch eine Bewaffnung mit zwei 8fach Mk 41 VL-Systemen für den SAM Flugkörper ‘Evolved Sea Sparrow Missile’ (ESSM) vorgesehen.
Dies wurde aber bisher nicht umgesetzt. Eine spätere Nachrüstung damit soll jedoch möglich sein.
