FFG ‘Kortenaer’ Klasse

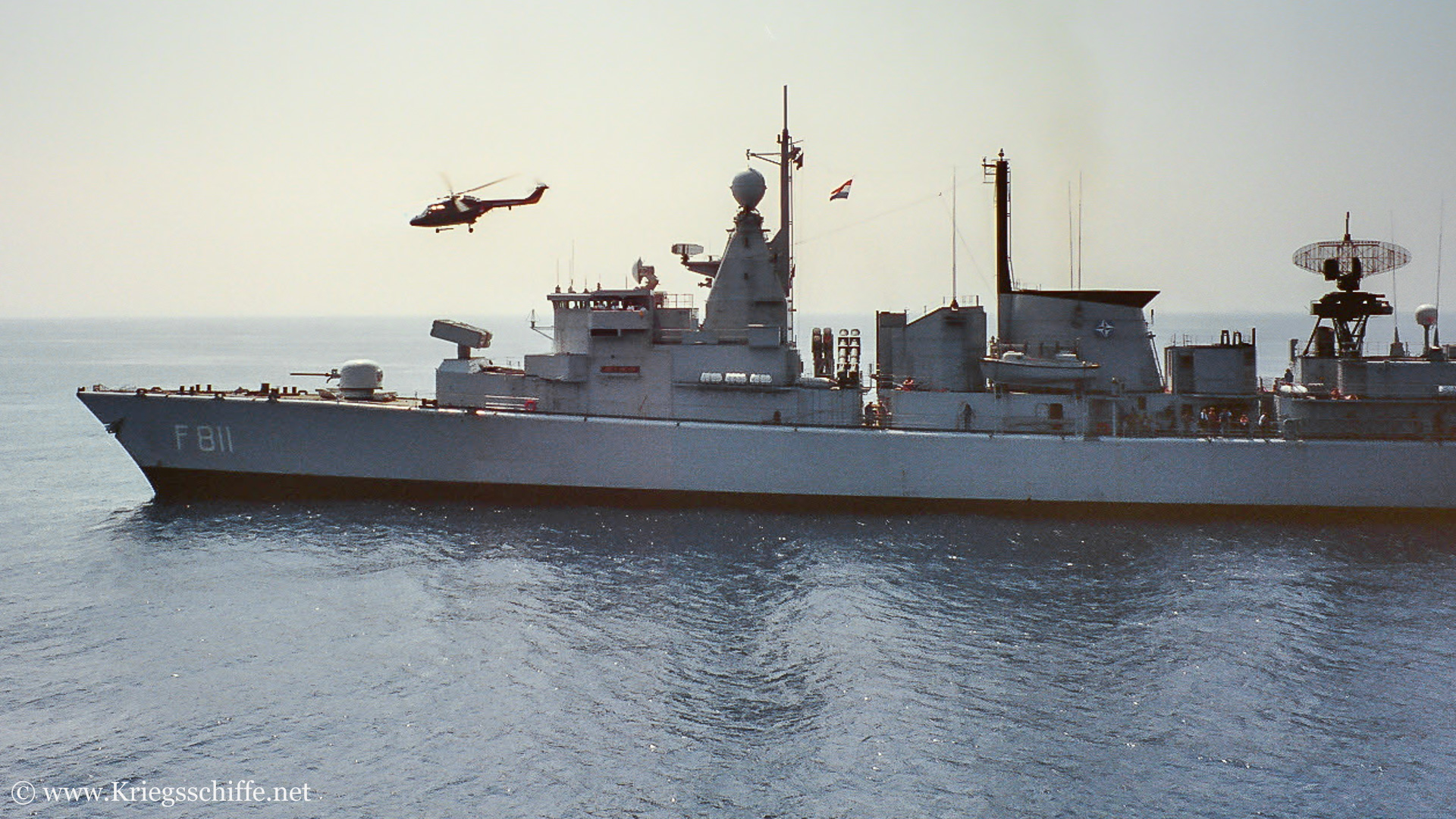

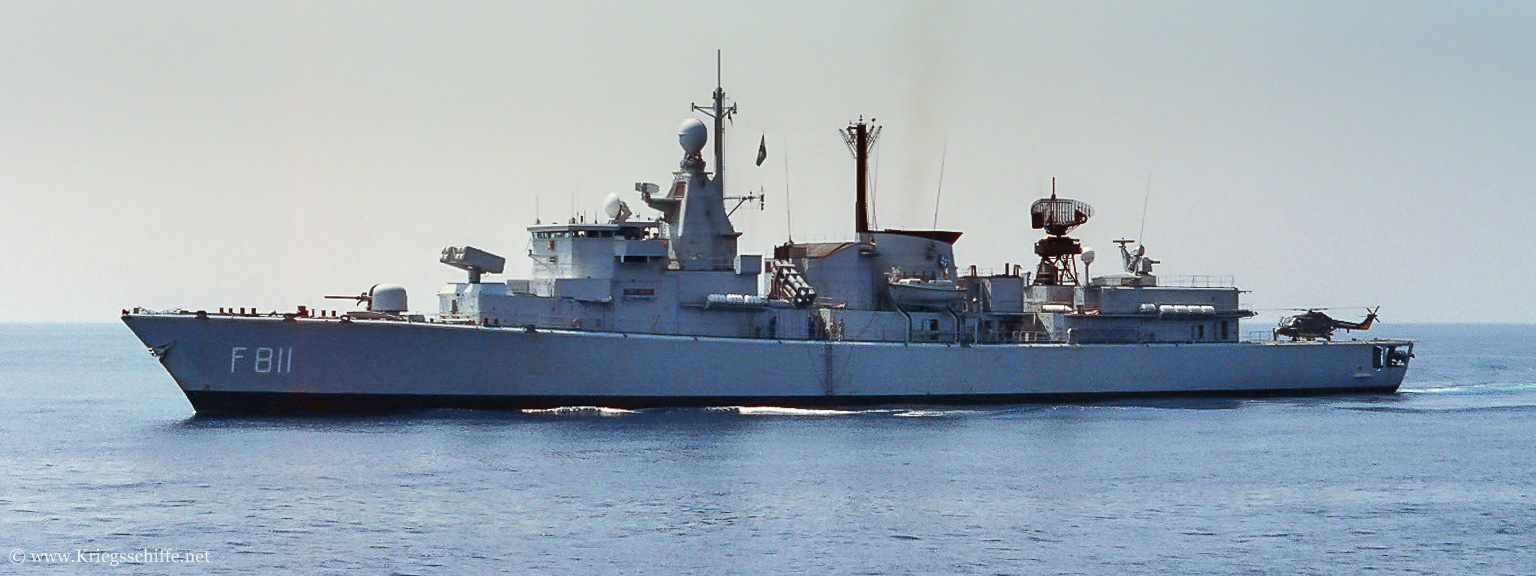

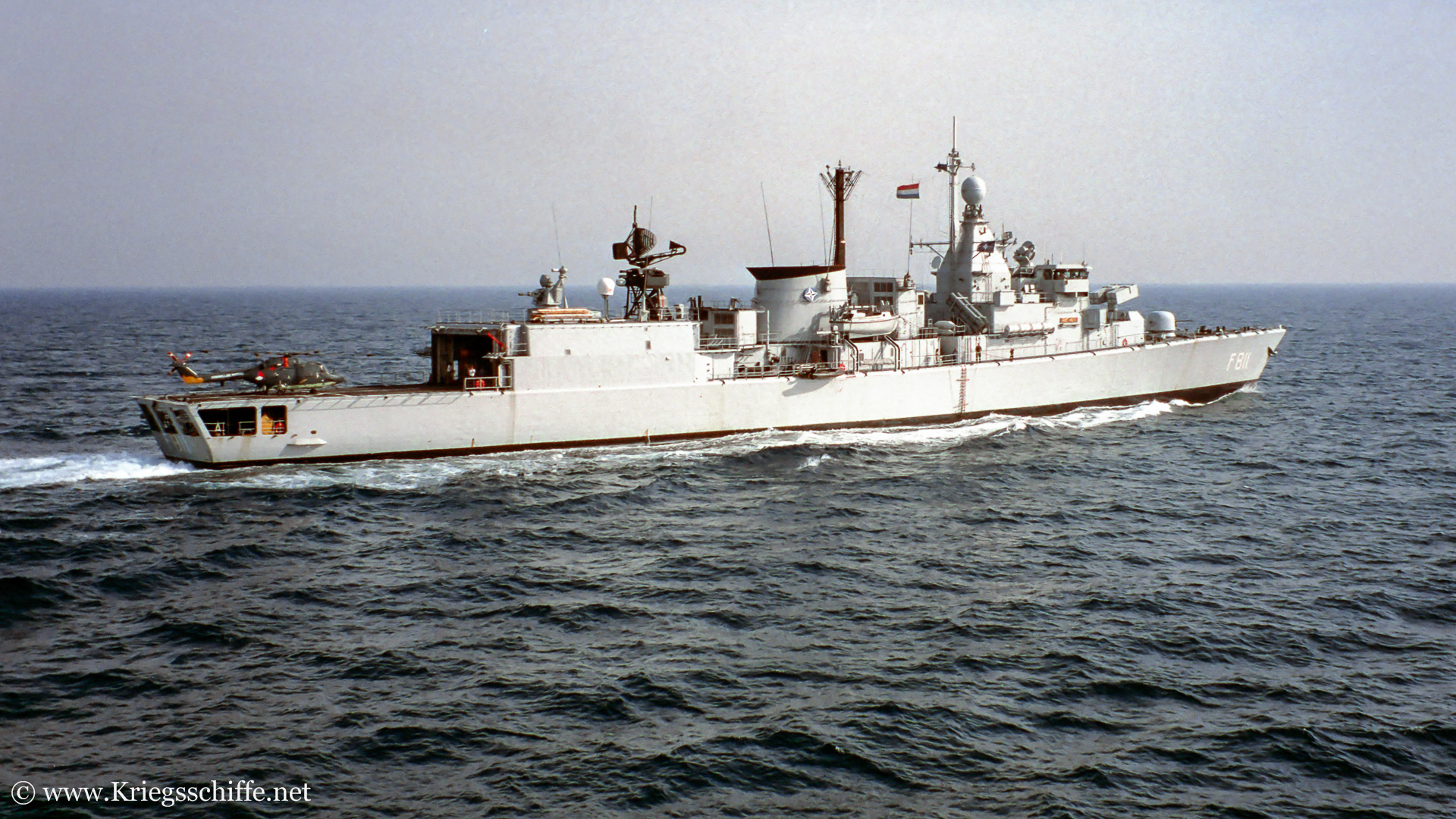

F 811 ‚Piet Hein‘ (1993 – Mittelmeer)

Typverdrängung: 3.000 ts
Höchstverdrängung: 3.790 ts
Länge: 130,20 m
Breite: 14,40 m
Tiefgang:
4,40 m
Tiefgang über Propeller: 6,00 m
Besatzung: 186 (Unterbringungsmöglichkeiten für 200)
Art: COGOG (COmbined Gas or Gas)
Wellen: 2x
Leistung Diesel: 2x 4.900 Ps = 9.800 Ps
(Rolls-Royce ‚Tyne RM1C‘)
Leistung Gasturbine: 2x 25.800 Ps = 51.600 Ps (Rolls-Royce ‚Olympus TM3B‘)
max. Geschwindigkeit: 30 kn
Reichweite: 4.700 nm bei 16 kn
Treibstoffvorrat Schiff: ? m3
Nav.-Radar:  –
See-Radar: 1x ZW-06
Luft-Radar: 1x LW-08
Bug-Sonar: 1x SQS-509
Schlepp-Sonar: 1x SQR-18A (nur F 825 und F 826)
Feuerleitradar: 1x WM-25
  1x
STIR 180
Elektrooptisch:
ESM: 1x
‚Sphinx‘
ECM: 1x ‚Ramses‘
Täuschkörper: 2×6 Mk 36 ‚SRBOC‘
  1x
SLQ-25 ‚Nixie‘
Geschütze: 1×1 76 mm /62 cal ‚Compact‘
SSM: 2×4 ‚Harpoon‘
SAM: 1×8 ‚Sea Sparrow‘ (Launcher: Mk 29, 24 FK)
ASW: 2×2 324 mm ASW-TT – Mk 32 Mod 9
(Torpedo: Mk 46 Mod 5)
CIWS: 1×1 30 mm ‚Goalkeeper‘
Sonstiges:
Hubschrauber: 1x Westland SH-14D ‚Sea Lynx‘
