(Typ 332)

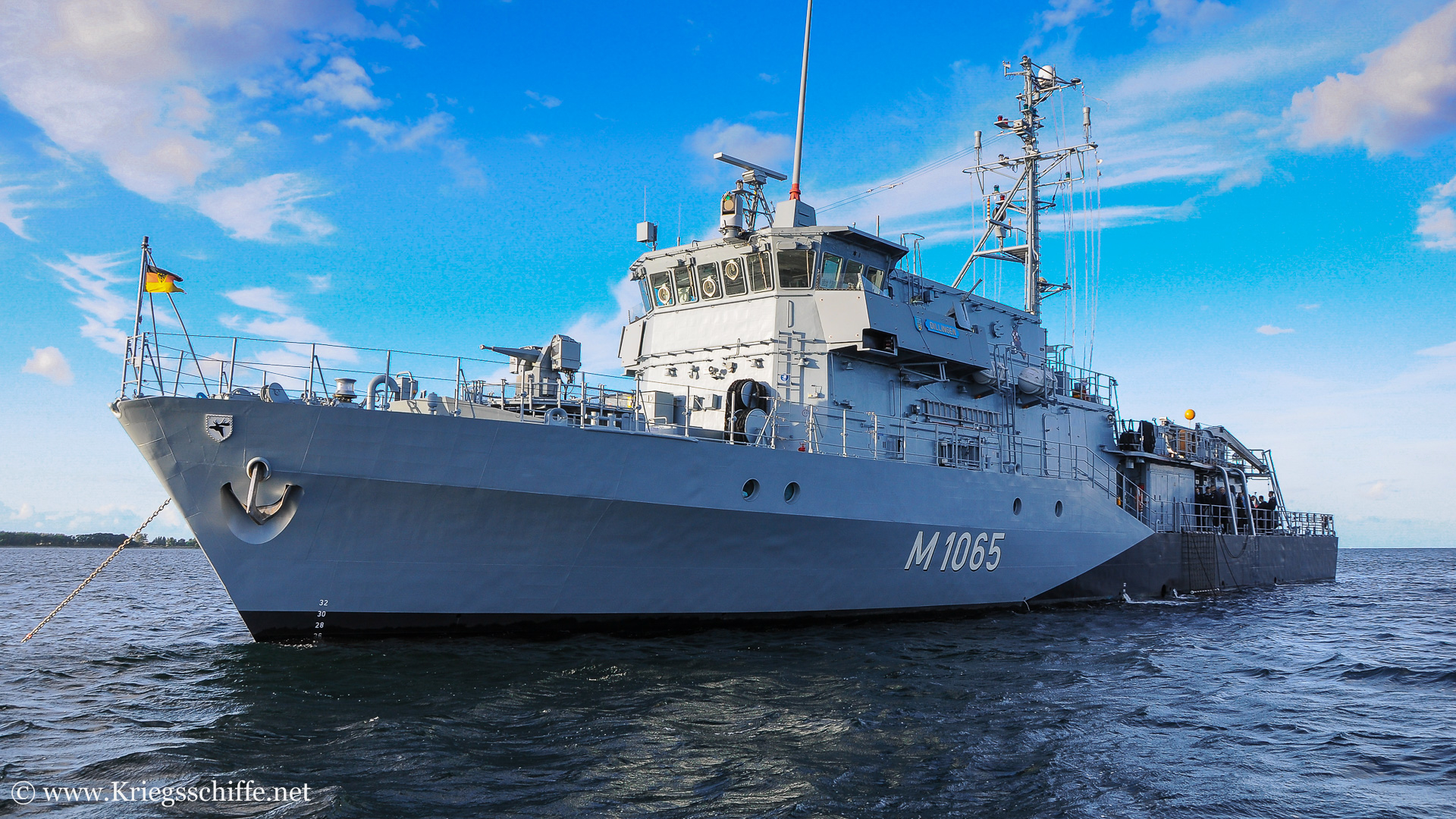

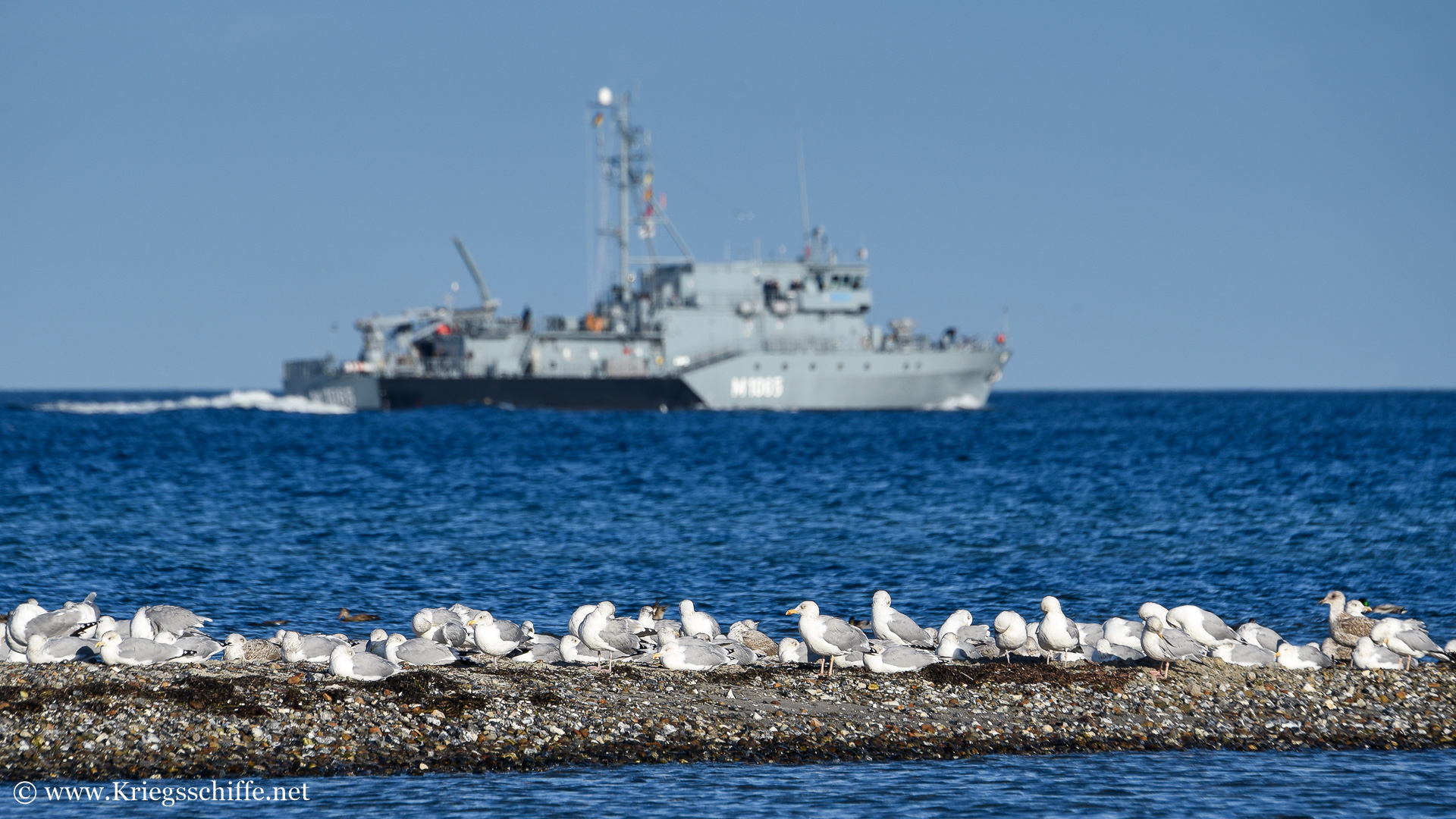

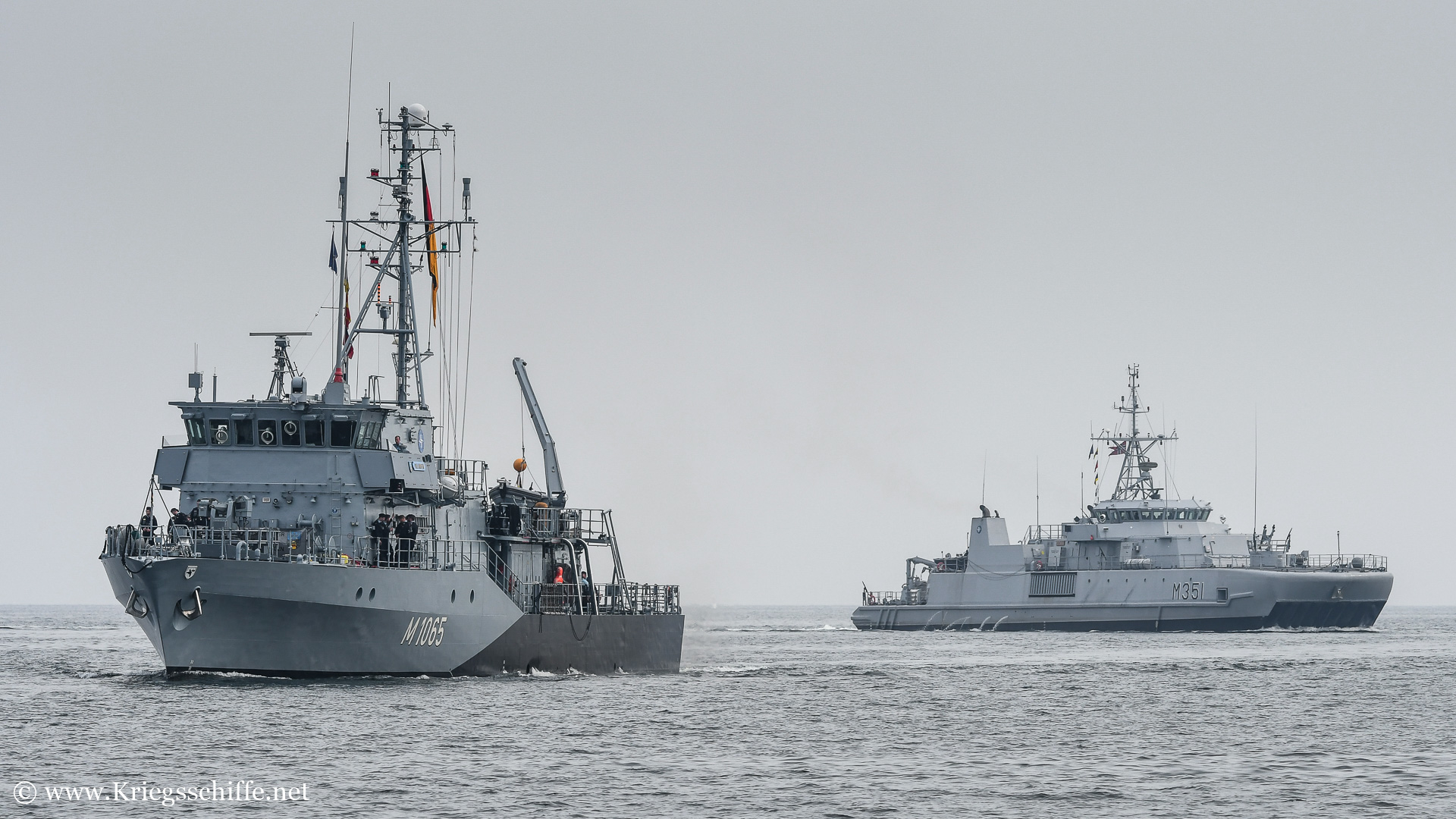

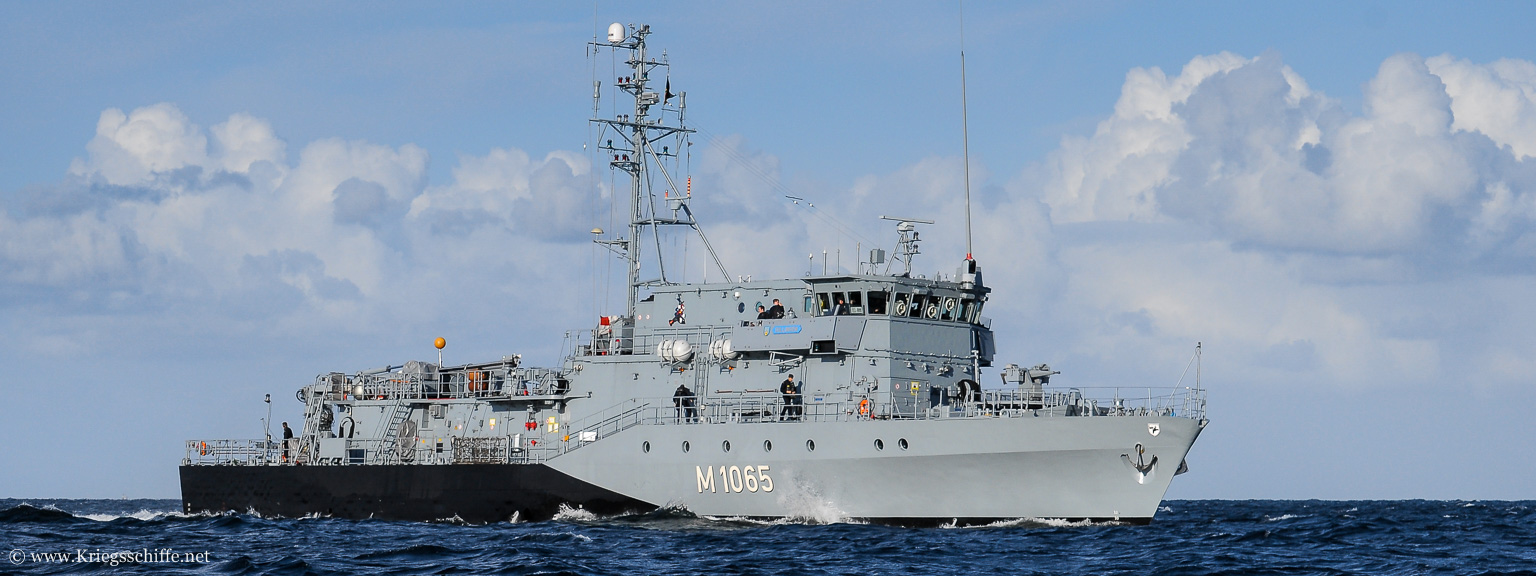

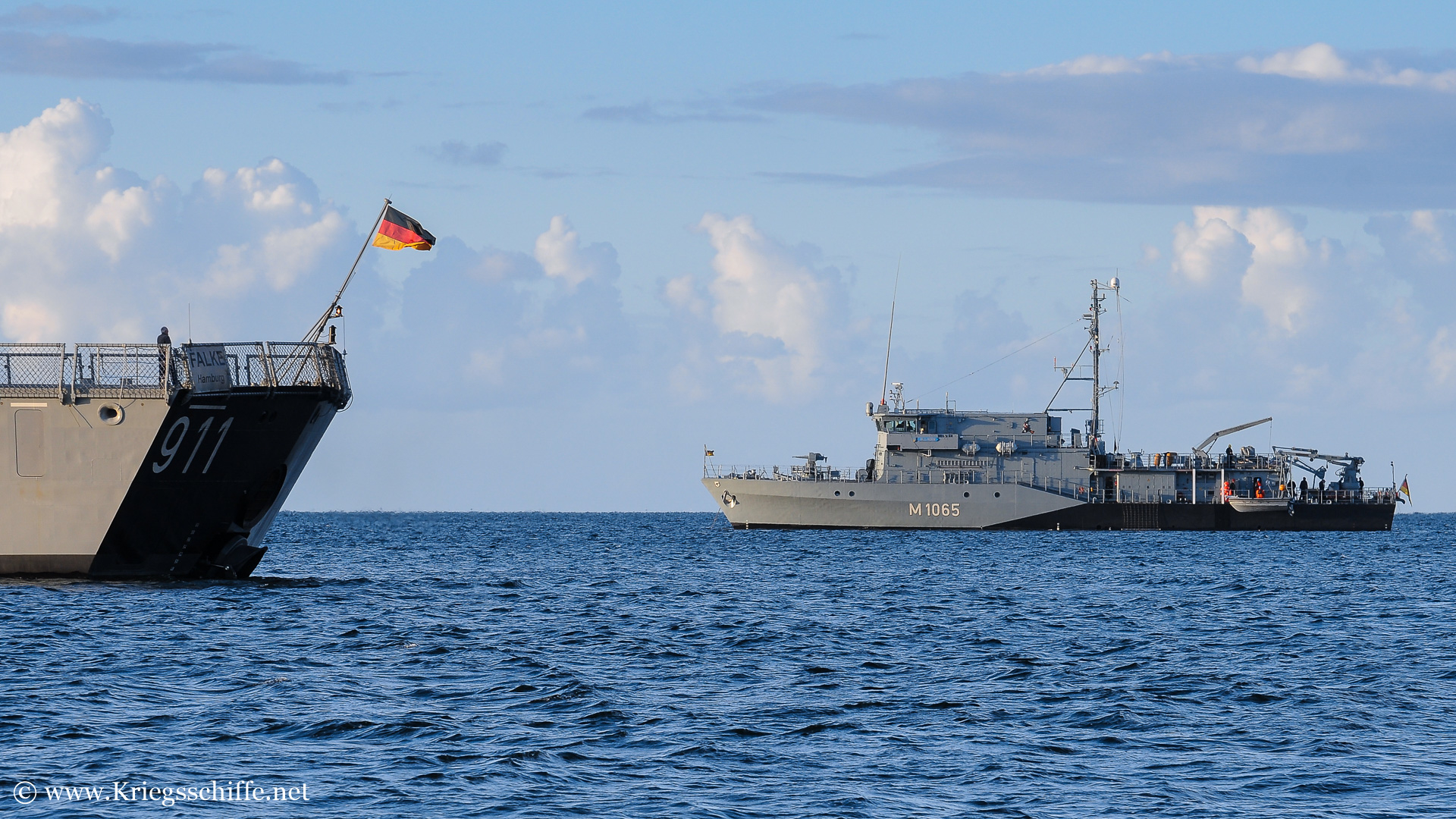

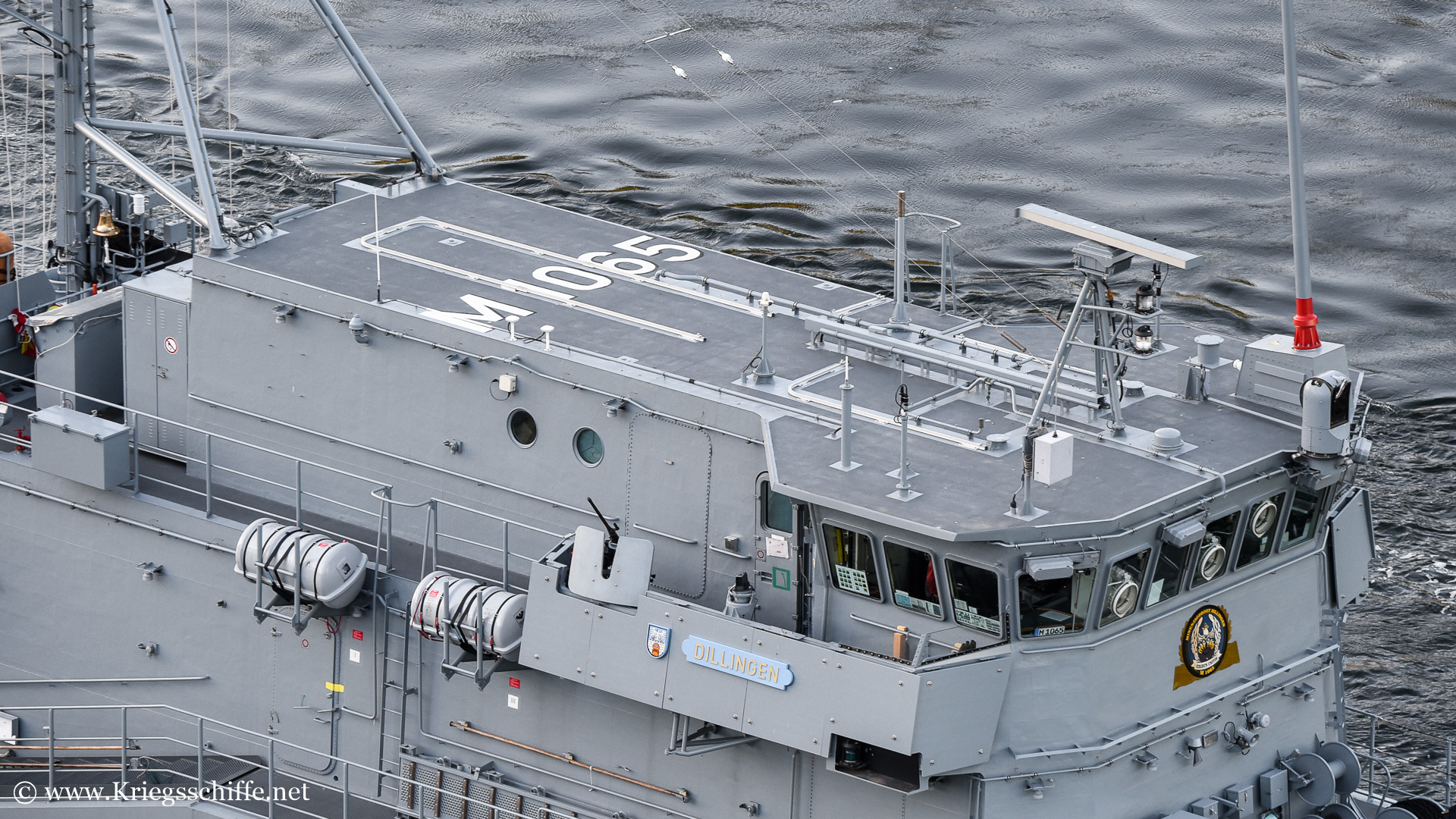

M 1065 ‘Dillingen’ (2016 – Kiel)
Typverdrängung: | 500 ts | ||
Höchstverdrängung: | 600 ts | ||
Länge: | 54,40 m | ||
Breite: | 9,20 m | ||
Konstruktionstiefgang: | 2,50 m | ||
Einsatztiefgang: | 2,84 m | ||
Tiefgang über Propeller: |
3,30 m |
||
Besatzung: | 42 + | ||
Minentaucher: | 4 | (Klasse 332 B: 12) |
Art: | DM / EM | ||
Wellen: | 2x | (Propeller Ø: 190 cm) | |
Leistung Diesel: | 2x | 2.040 kW = 4.080 kW |
(bei 1.940 U/min)(MTU ’16V 394 TB84′) |
Leistung Elektromotor: | ? | ? | (für 2 – 6 kn)( ?) |
max. Geschwindigkeit: | 18 kn | ||
Reichweite: | ? |
||
Treibstoffvorrat Schiff: | 62,45 m³ |
Nav.-Radar: | 1x | SPS-64 |
|
See-Radar: | – | ||
Luft-Radar: | – | ||
Rumpf-Sonar: | 1x | DSQS-11M | |
Schlepp-Sonar: | – | ||
Feuerleitradar: | – | ||
Elektrooptisch: | 1x | MSP 500 |
ESM: | – |
||
ECM: | – | ||
Täuschkörper: | – |
Geschütze: | 1×1 | 27 mm /63 cal ‘MLG’ |
|
SSM: | – | ||
SAM: | – | ||
ASW: | – | ||
CIWS: | – | ||
Sonstiges: | bis zu 20 Minen |
Hubschrauber: | – |
Beschreibung
Minenjagdboote
Durch das Anbringen von bis zu vier Minenschienen an Deck, können diese Boote auch selber Minen verlegen.
Modernisierungen
- ?: Einbau der Multi-Sensor-Plattform 500 (MSP)
- Ab Mitte der 2000er: Wechsel von der Minenjagd-Drohne ‘Pinguin B3’ zu ‘Seefuchs’.
- 2005 – 2009: Auf allen verbliebenen 10 Einheiten wurde das ursprünglich eingebaute Bofors 40 mm /L70 Geschütz gegen das automatische 27 mm ‘Marine-Leicht-Geschütz’ ausgetauscht.
Versionen
- 332 A

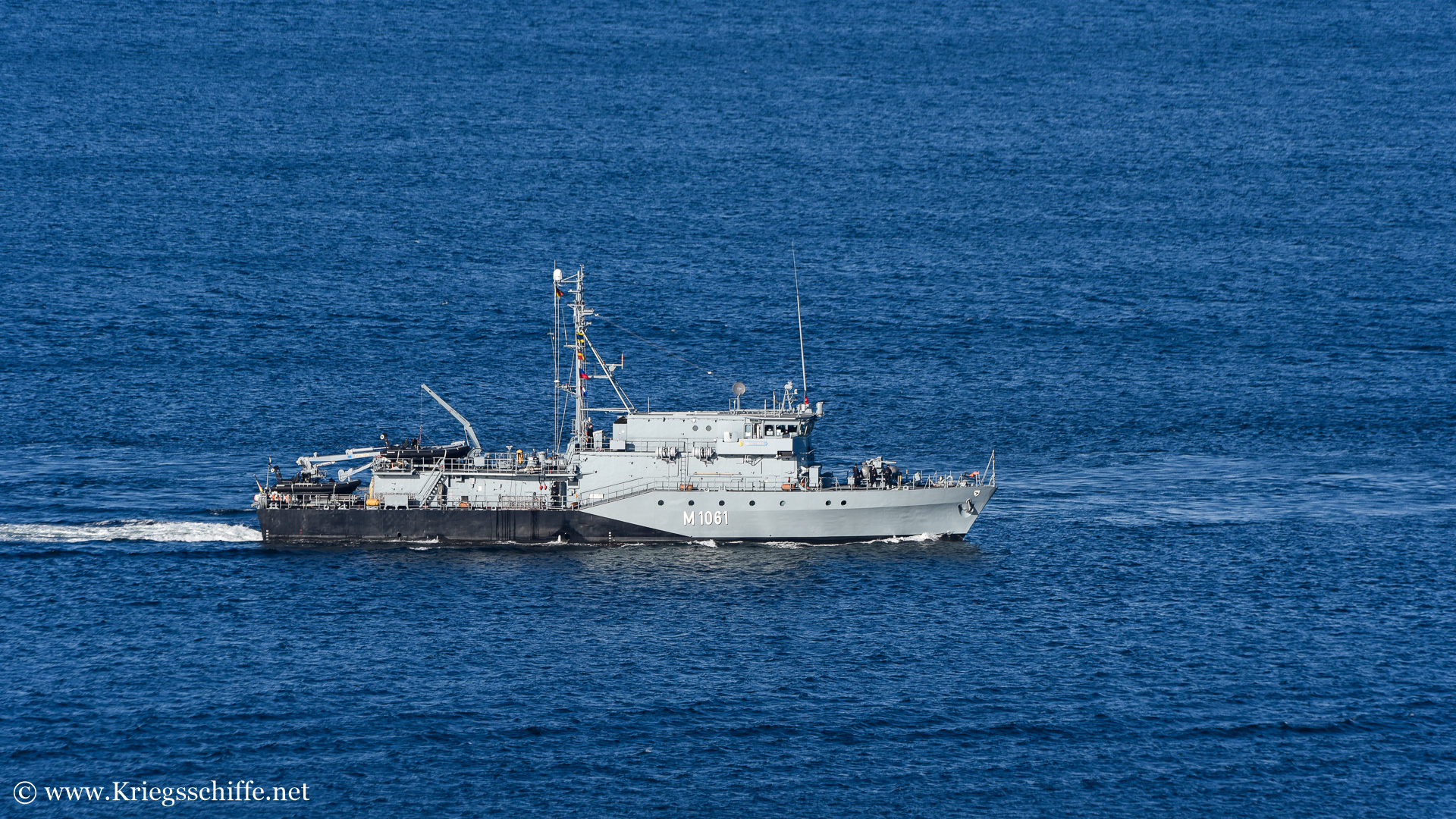

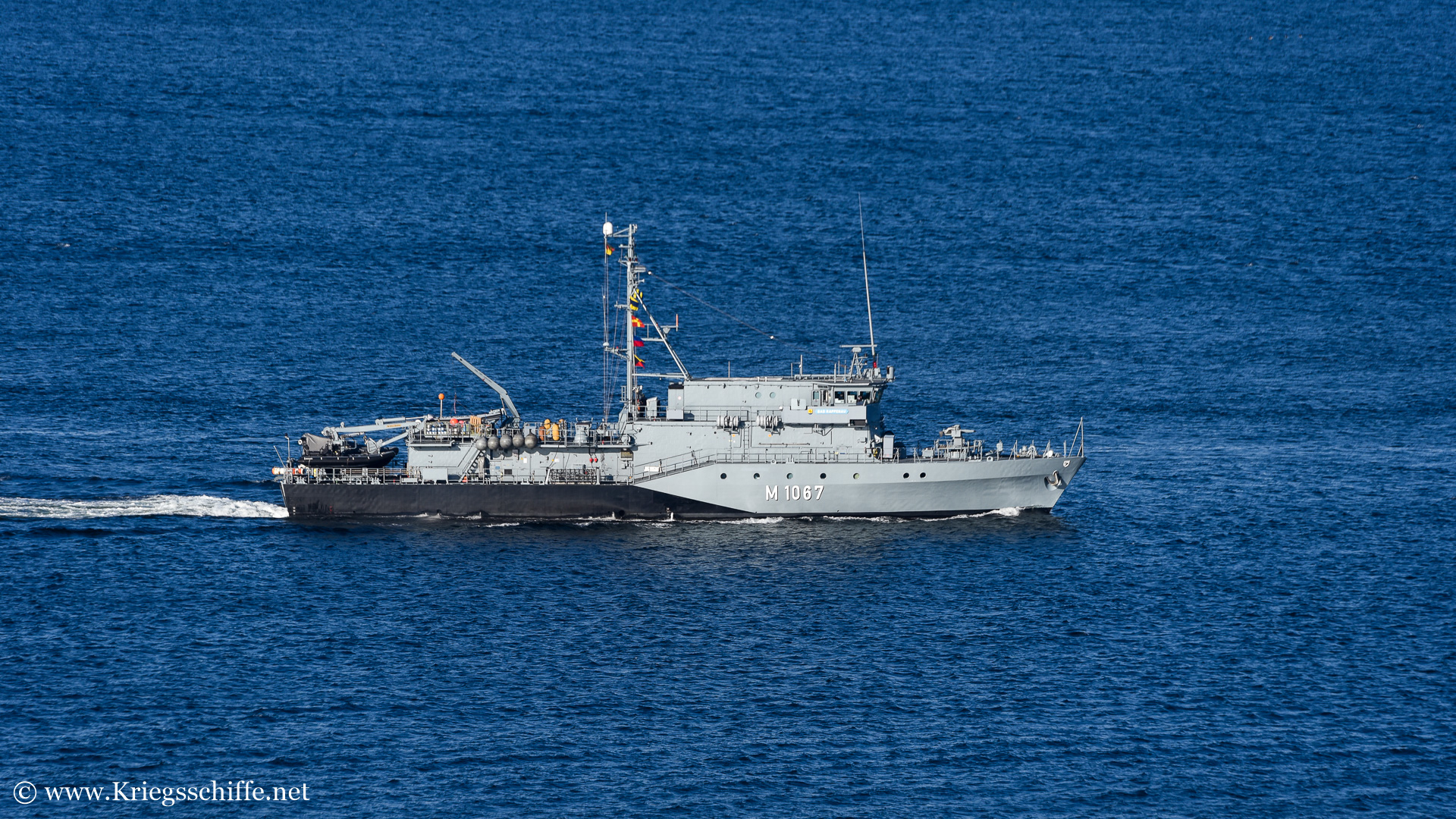

- 332 B – Umbau zu Minentauchereinsatzbooten (M 1061, M 1067)
- 332 C – Umbau von fünf Booten

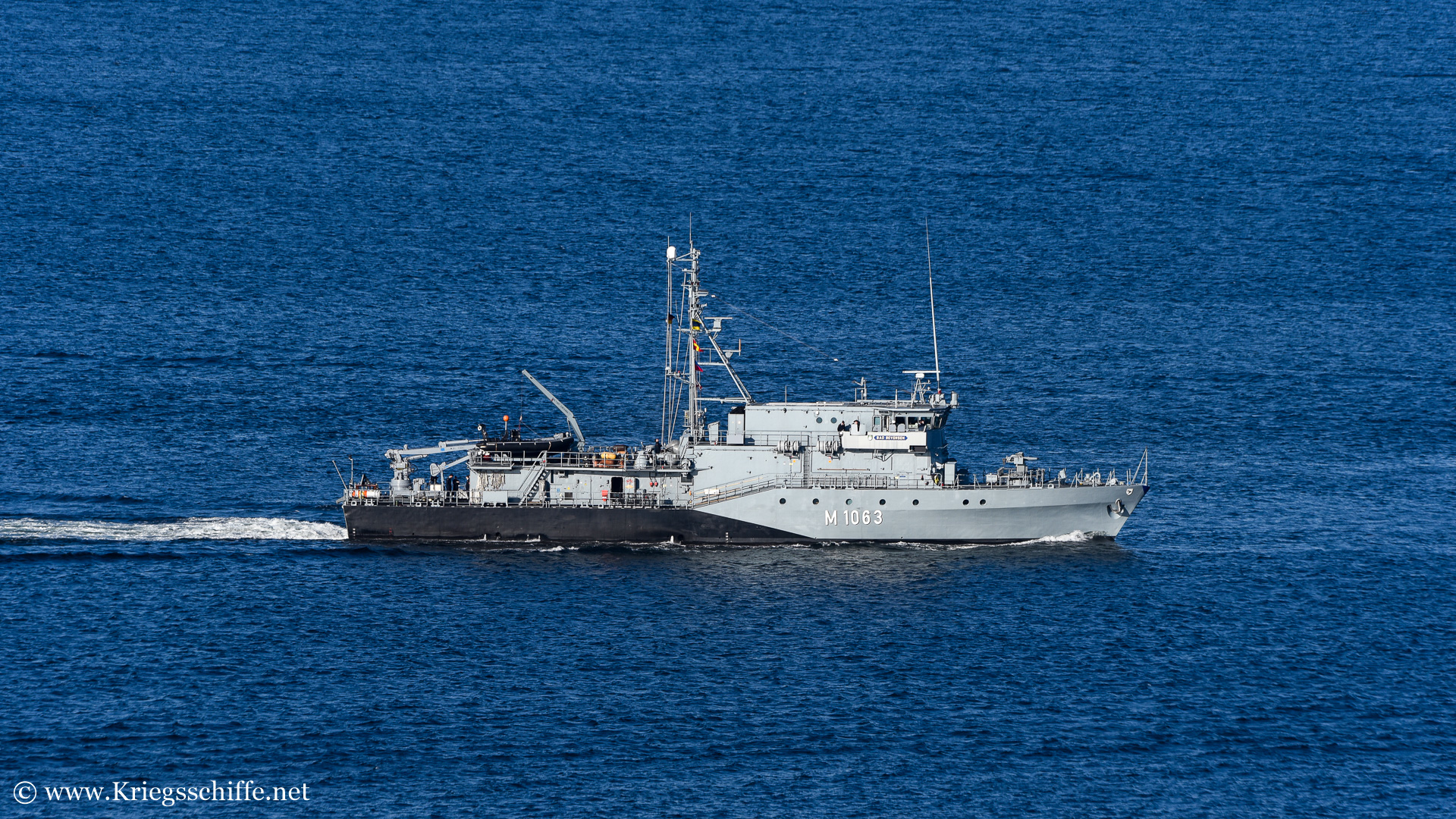

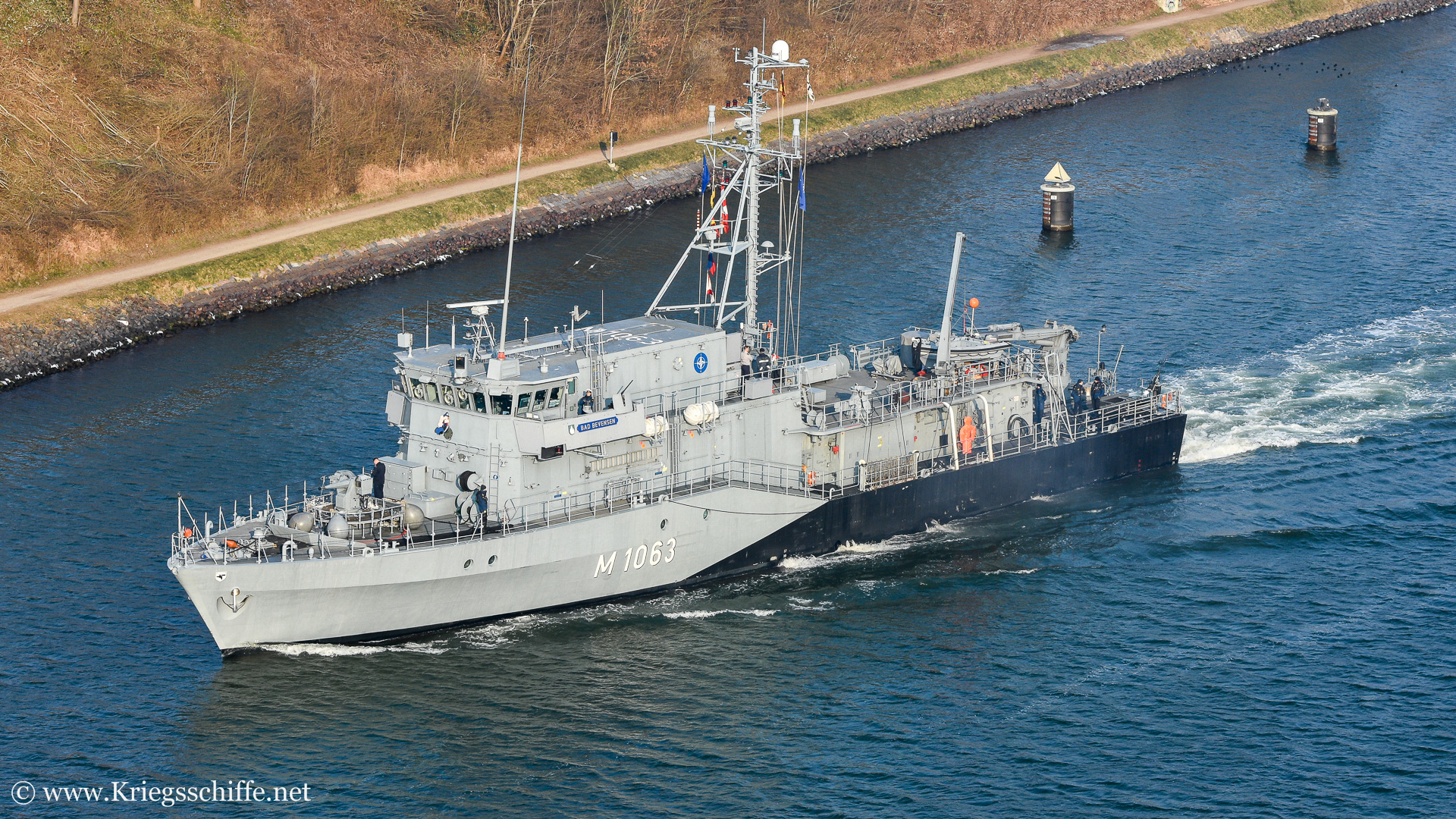

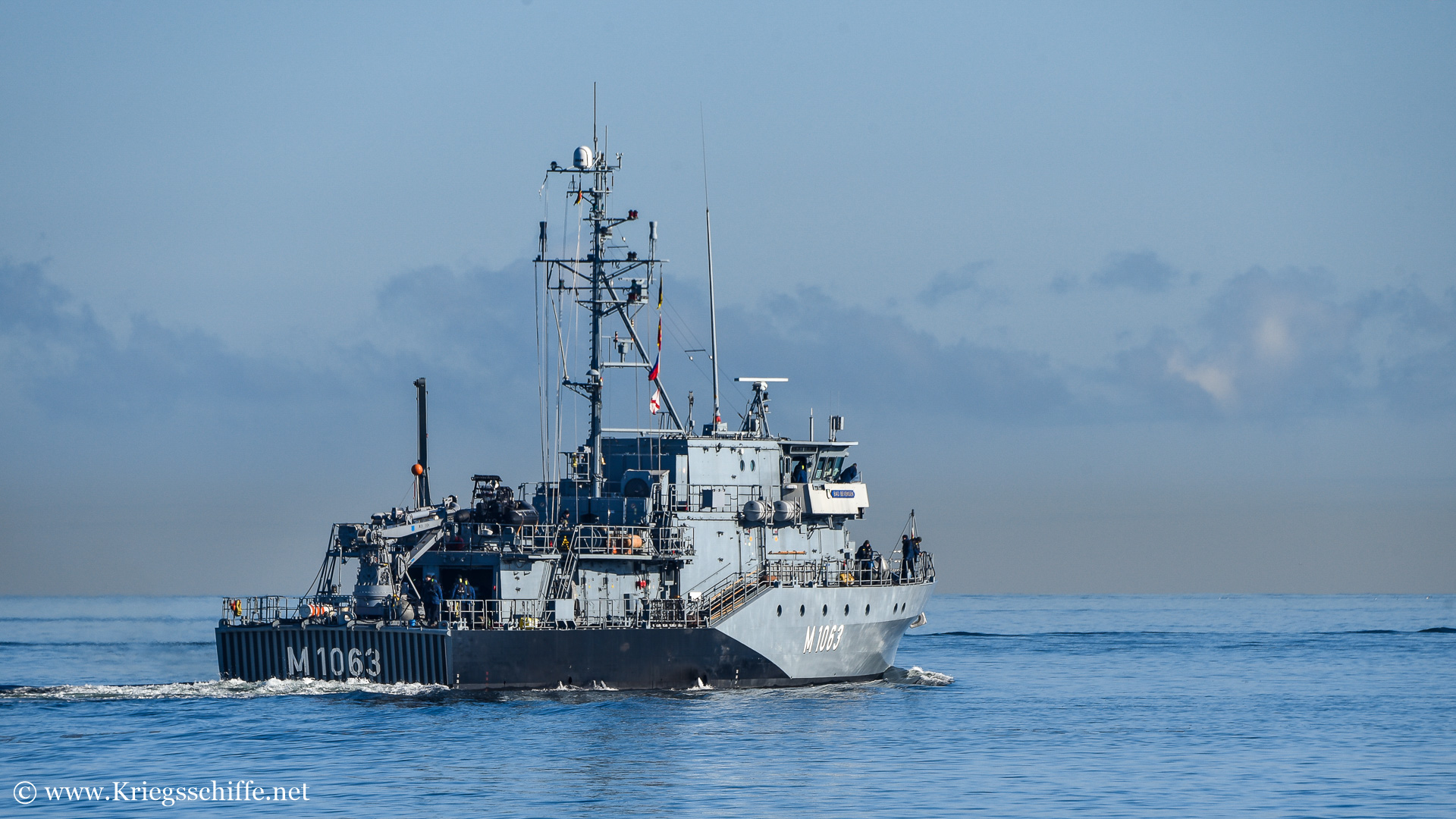

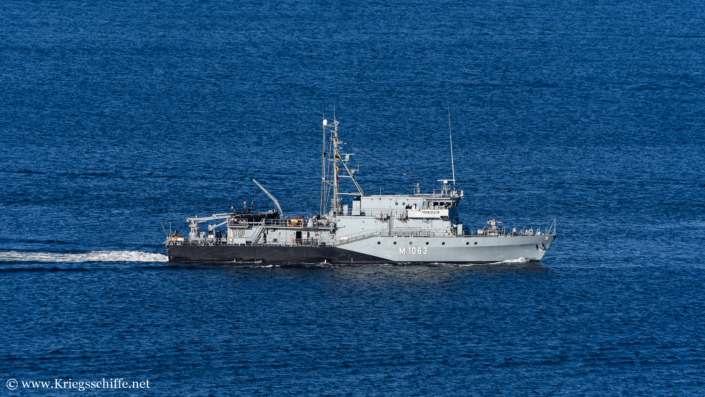

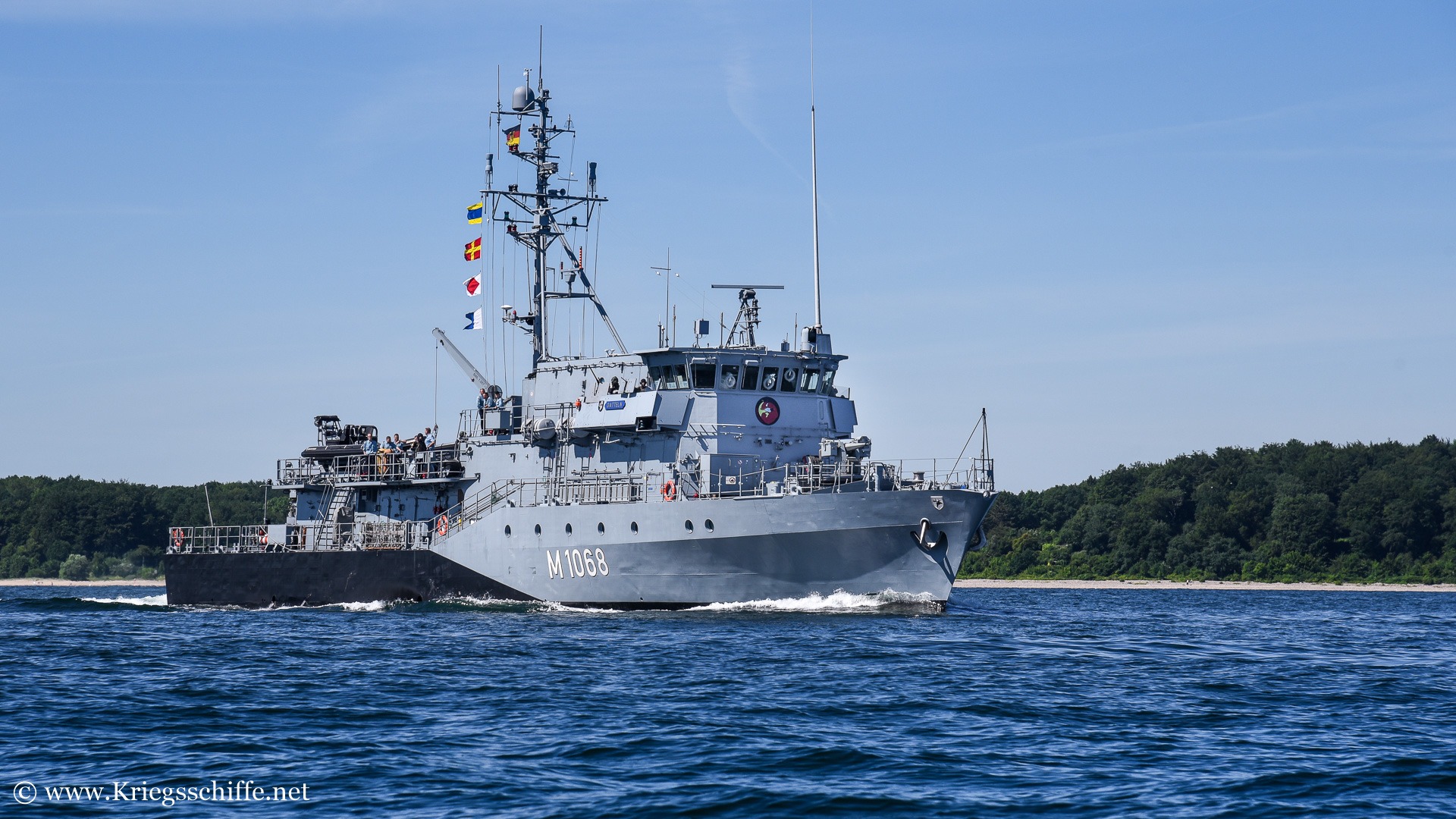

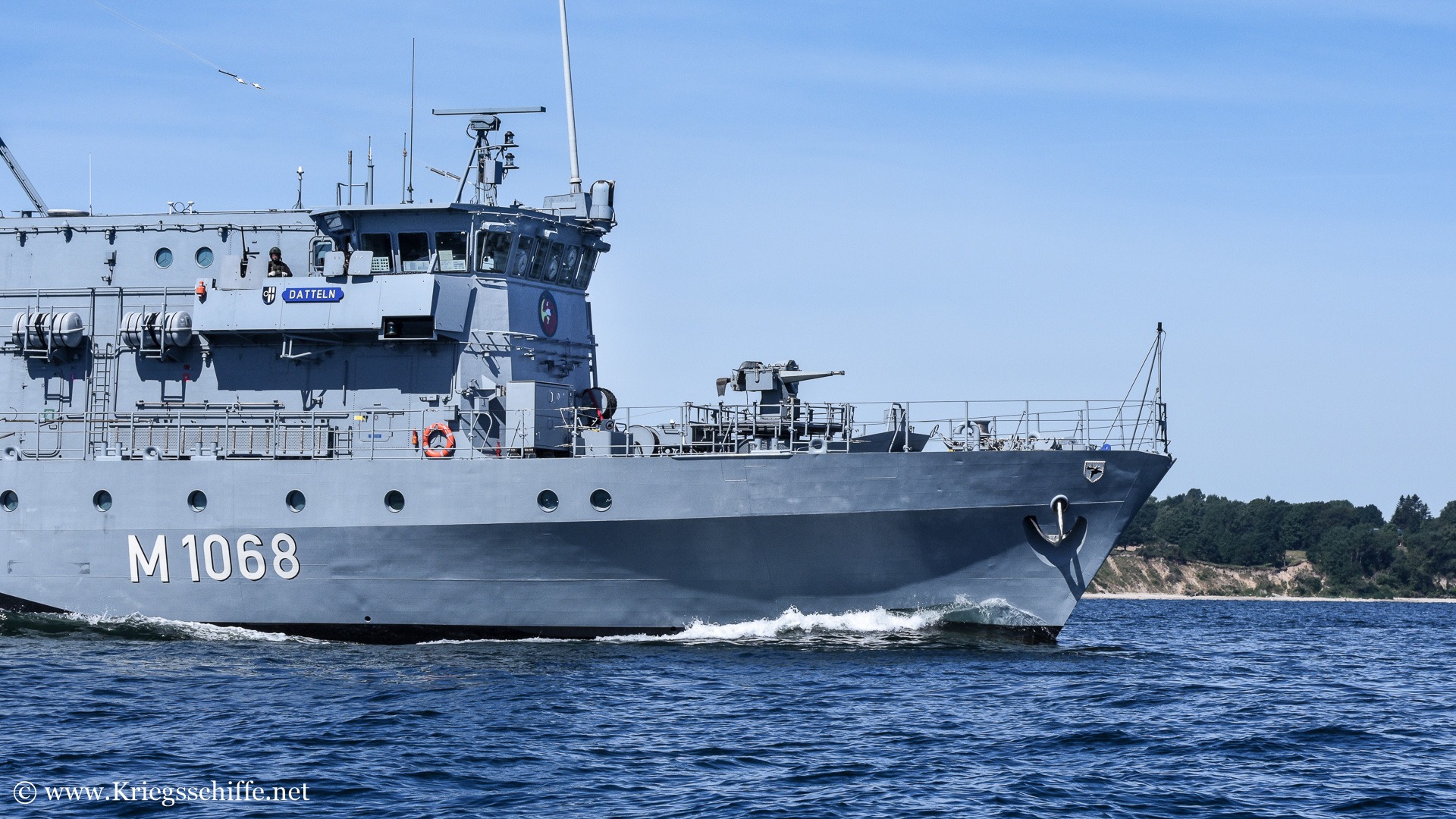

- 332 CL – Umbau ab zu Holstab-Lenkbooten (2017 – 2020, M 1063, M 1064, M 1068)
Einheiten
Zwölf Einheiten wurden zwischen 1992 und 1998 in Dienst gestellt.
Zwei der Boote wurde 2006 an die Marine der Vereinigten Arabischen Emirate verkauft (M 1060, M 1066).
Fotos
Literatur
- “Minenjagdboote der Klasse SM 343 und MJ 332” von Olaf Rahardt / Unitec-Medienvertrieb, 2021
- Drei Alleskönner, Marineforum 7-8/2021, S.28-30
