F 613 ‘Tarik Ben Ziyad’ (2022 – Kiel)
Typverdrängung: | 2.185 ts | ||
Höchstverdrängung: | 2.400 ts | ||
Länge: | 105,11 m | ||
Breite: | 13,02 m | ||
Tiefgang: | 3,75 m | ||
Besatzung: | 80 | (110 möglich) |
Art: | CODOE | ||
Wellen: | 2x | ||
Leistung Diesel: | 2x | 11.000 Ps = 22.000 Ps |
|
max. Geschwindigkeit: | 30 kn | ||
Reichweite: | 3.600 nm bei 18 kn | ||
Treibstoffvorrat Schiff: | 300 m3 | ||
Treibstoffvorrat Flug: | 16 m3 |
Nav.-Radar: | 2x | ? | |
Anflugradar | 1x | ? | |
See-Radar: | – | ||
Luft-Radar: | 1x | SMART-S Mk 2 | |
Rumpf-Sonar: | 1x | Kingklip | |
Schlepp-Sonar: | – | ||
Feuerleitradar: | 1x | LIROD Mk 2 | |
Elektrooptisch: | ? |
ESM: | 1x |
‘Vigile 100’ |
|
ECM: | 1x | ‘Scorpion’ | |
Täuschkörper: | 2x | SKWS |
Geschütze: | 1×1 | 76 mm /62 cal ‘Super Rapid’ |
|
2×1 | 20 mm | ||
SSM: | 2×2 | MM-40 ‘Exocet’ Block 2 | |
SAM: | 2×6 | ‘Mica’ VLS | |
ASW: | 2×3 | 324 mm ASW-TT ‘B-515’ | (Torpedo: MU-90) |
CIWS: | – | ||
Sonstiges: | – |
Hubschrauber: | 1x | ? | (bis zu 5 ts) |
Beschreibung
Sigma = Ship Integrated Geometrical Modularity Approach
Die Ziffern 10513 stehen für 105 Meter lang und 13 Meter breit.
Einheiten
Kennung | Name | Bauwerft | Kiellegung | Stapellauf | Indienst | Außerdienst | Verbleib |
---|---|---|---|---|---|---|---|
F 613 | Tarik Ben Ziyad | Damen Shipyards Group, NLD | 15.04.2008 | 12.07.2010 | 10.09.2011 | – | Aktiv |
Fotos

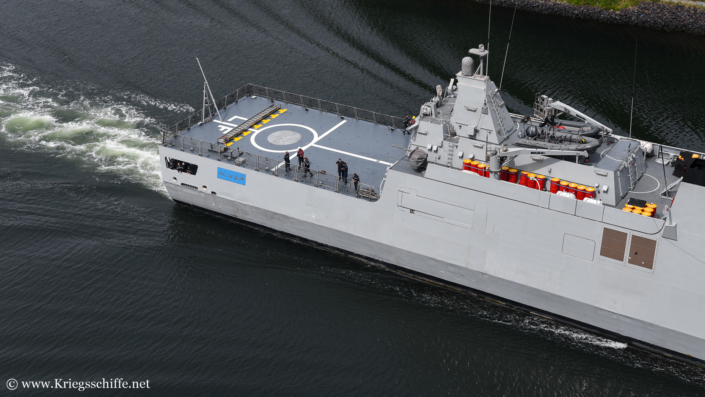

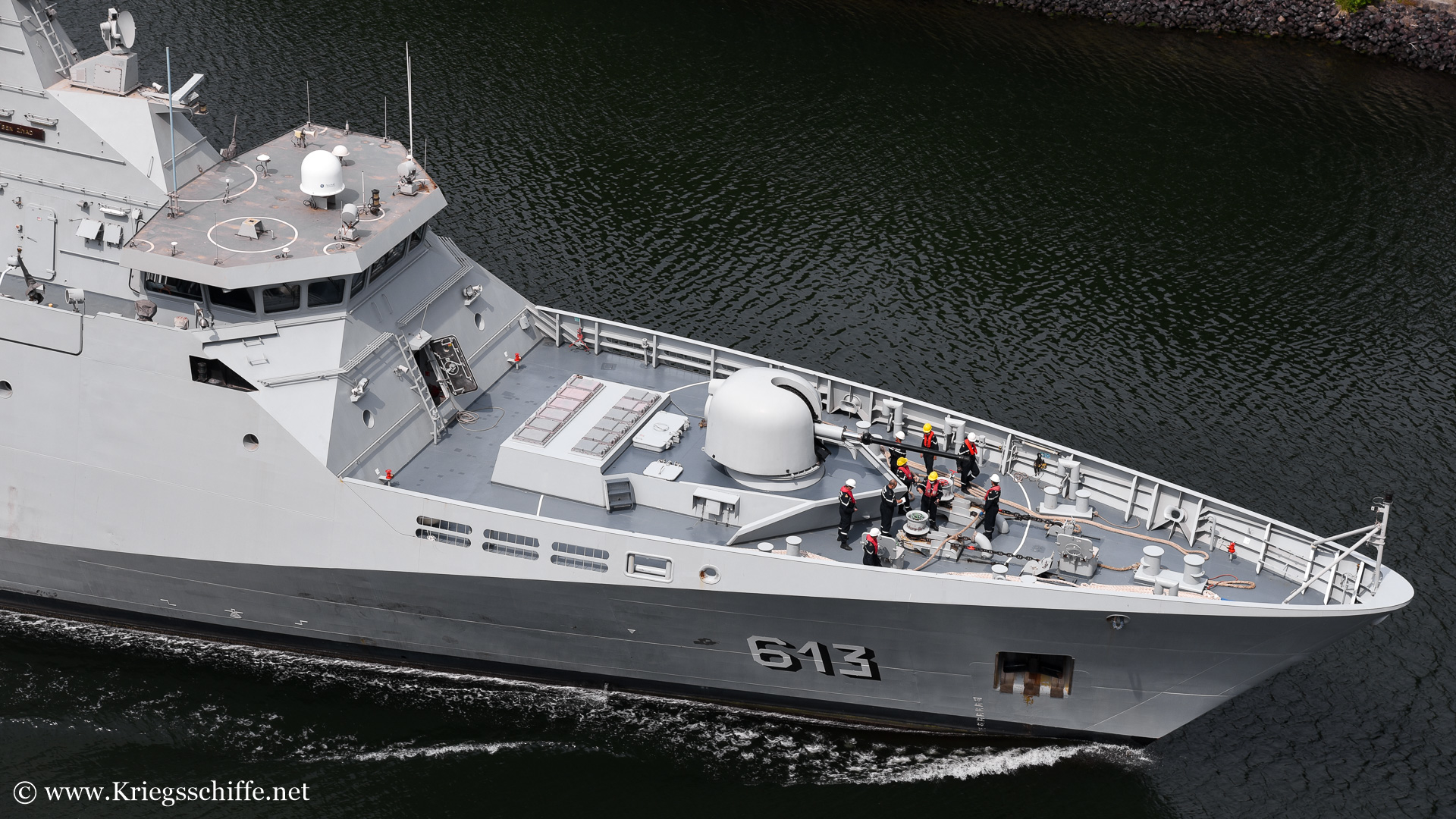

2022, F 613 'Tarik Ben Ziyad' im NOK

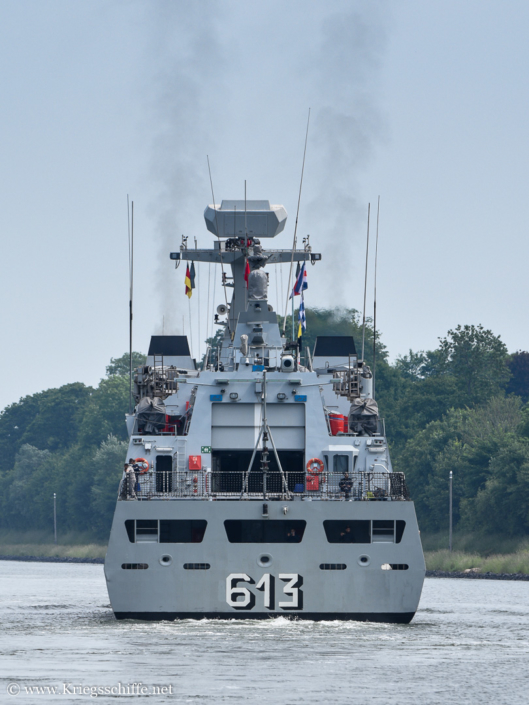

2022, F 613 'Tarik Ben Ziyad' im NOK

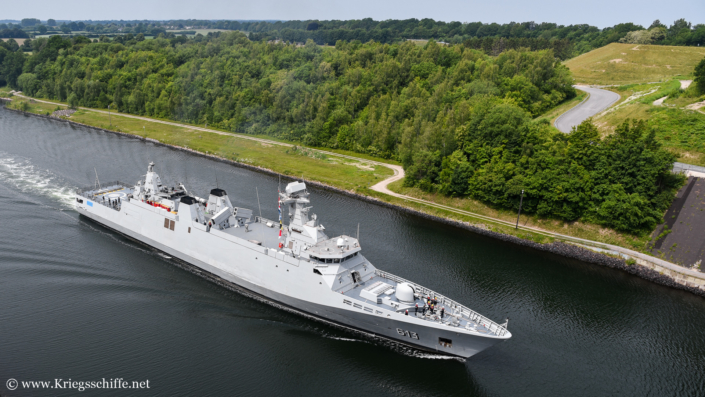

2022, F 613 'Tarik Ben Ziyad' im NOK

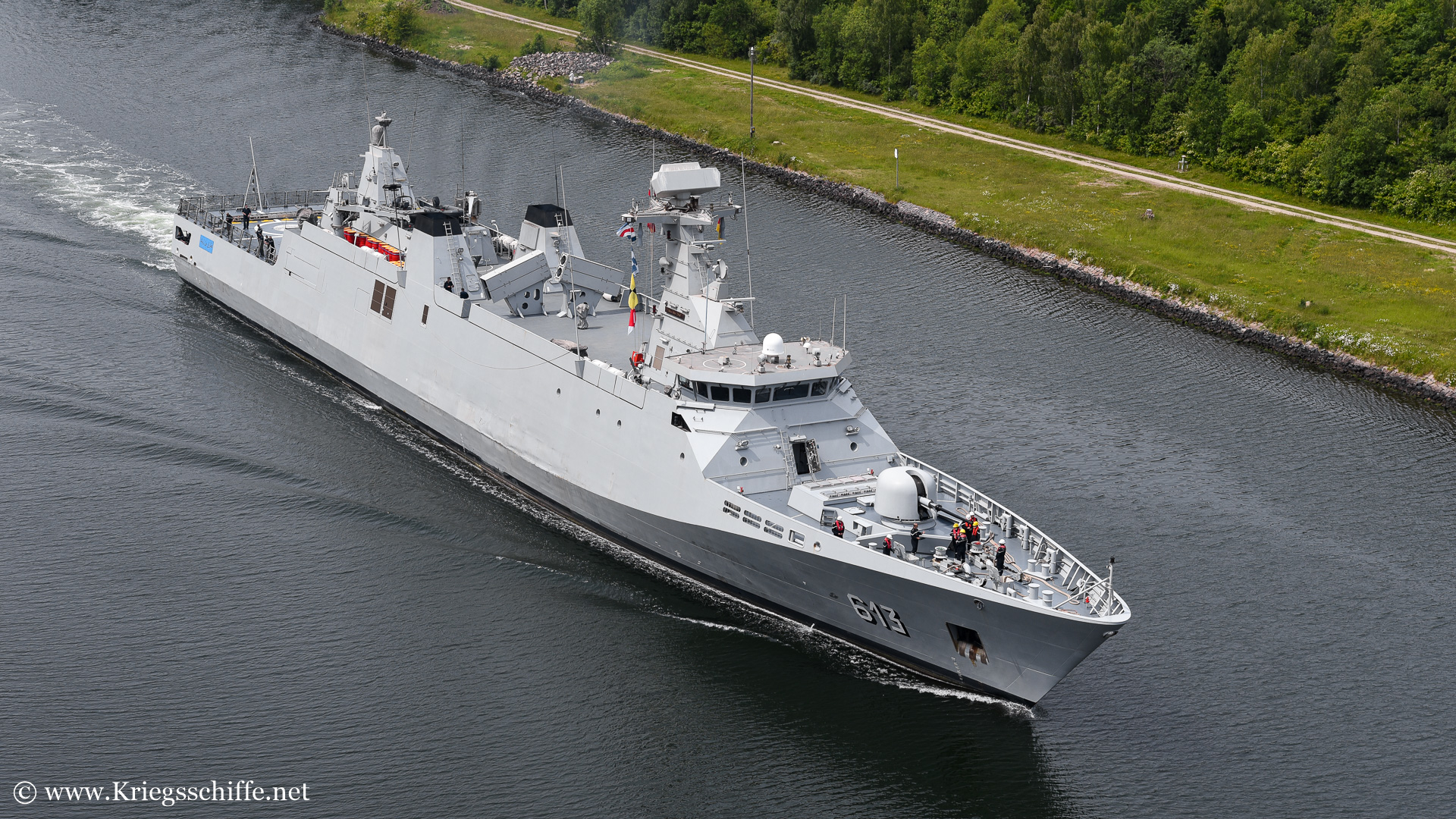

2022, F 613 'Tarik Ben Ziyad' im NOK

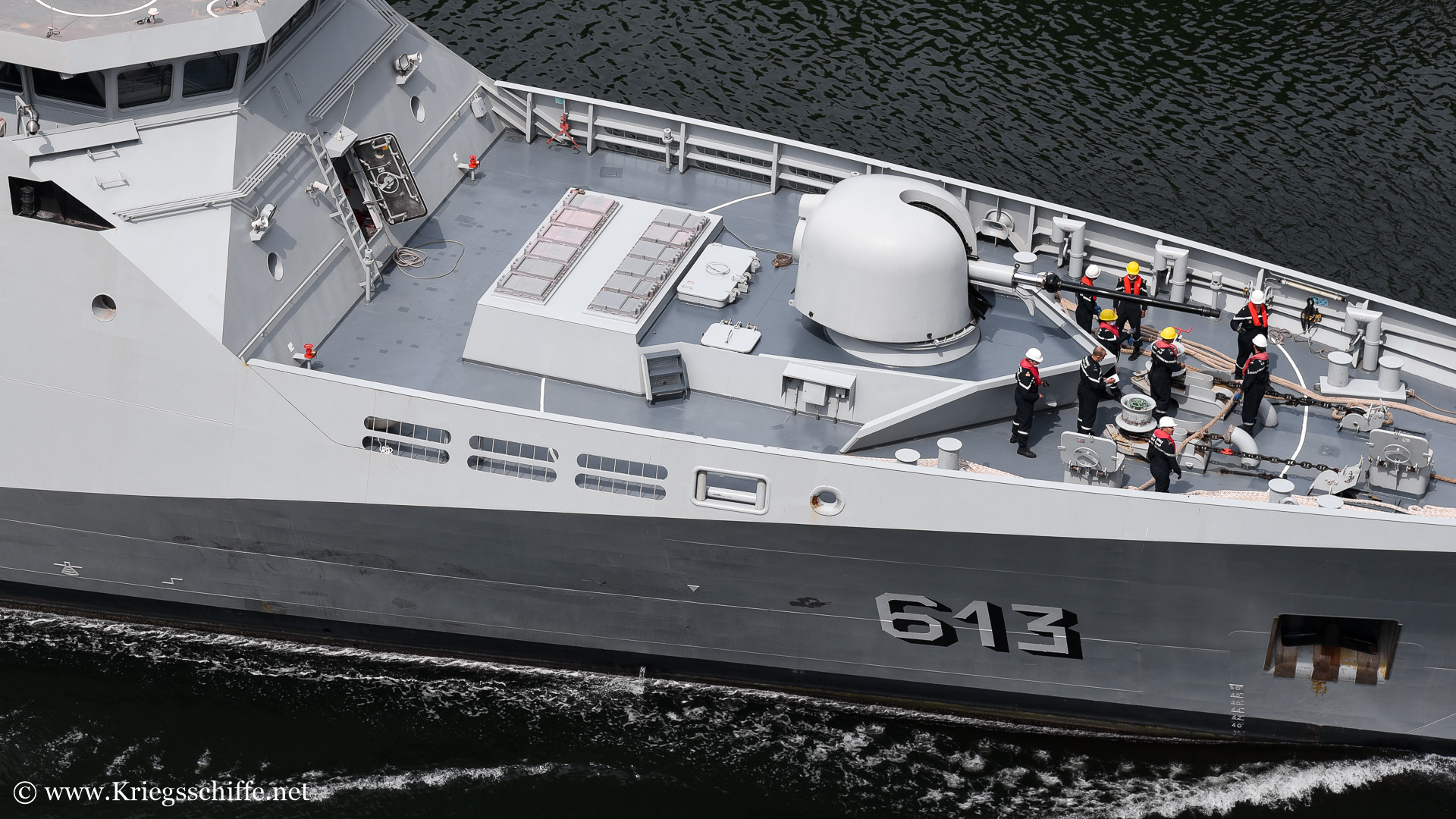

2022, F 613 'Tarik Ben Ziyad' im NOK

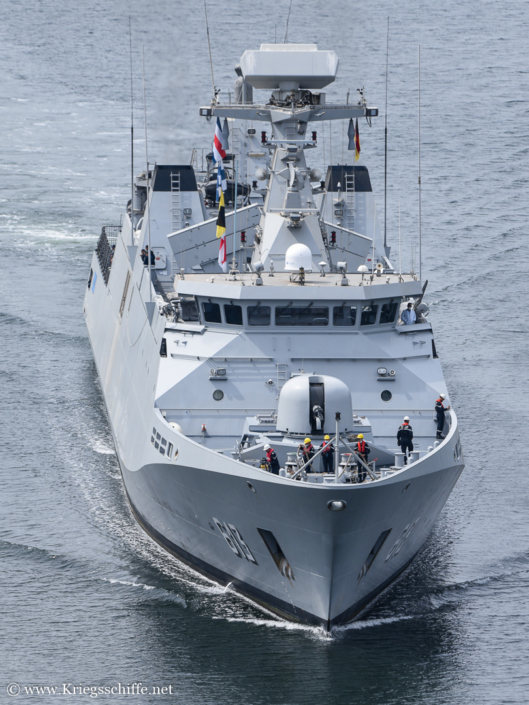

2022, F 613 'Tarik Ben Ziyad' im NOK

2022, F 613 'Tarik Ben Ziyad' im NOK

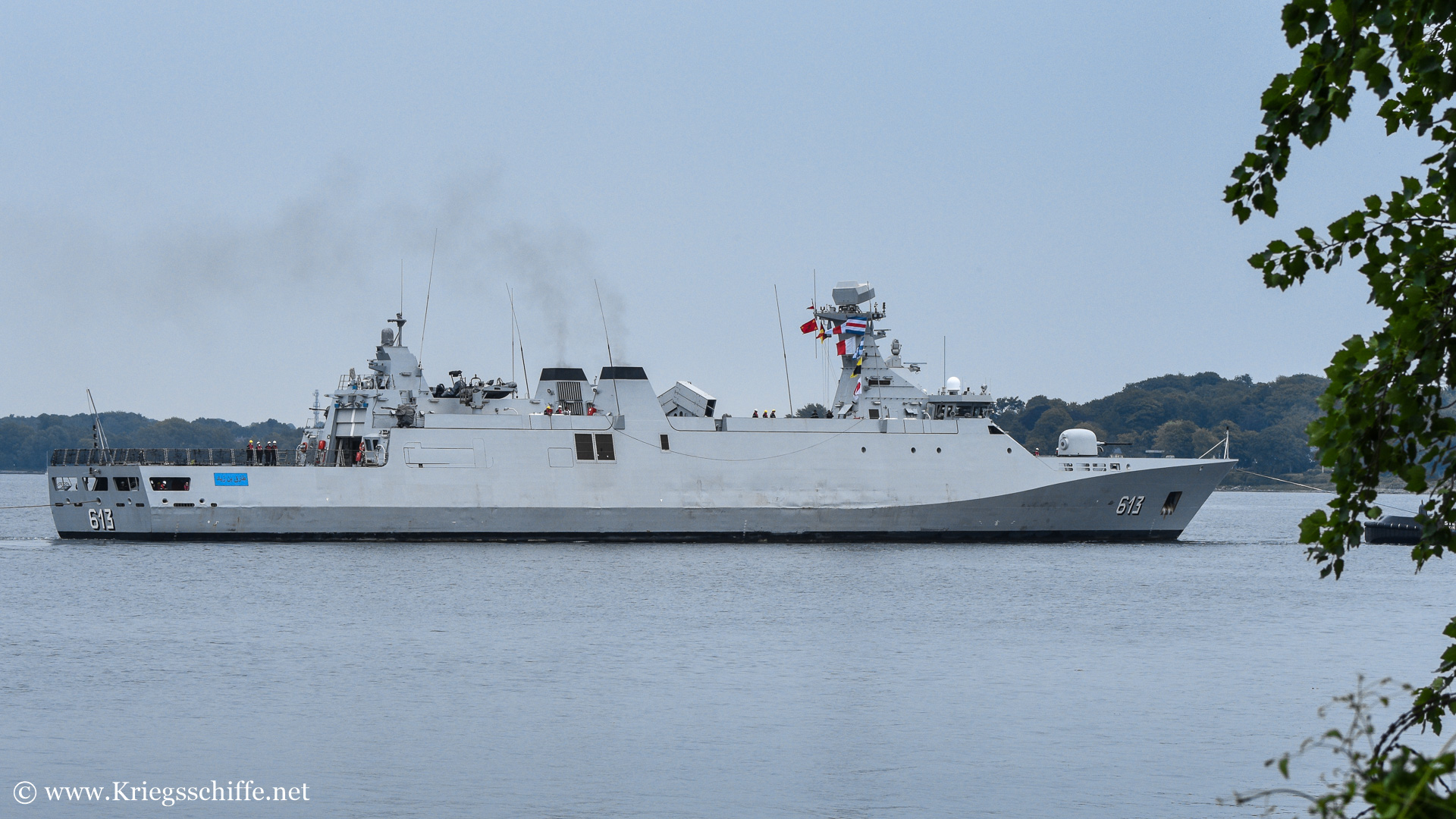

2022, F 613 'Tarik Ben Ziyad' in Kiel

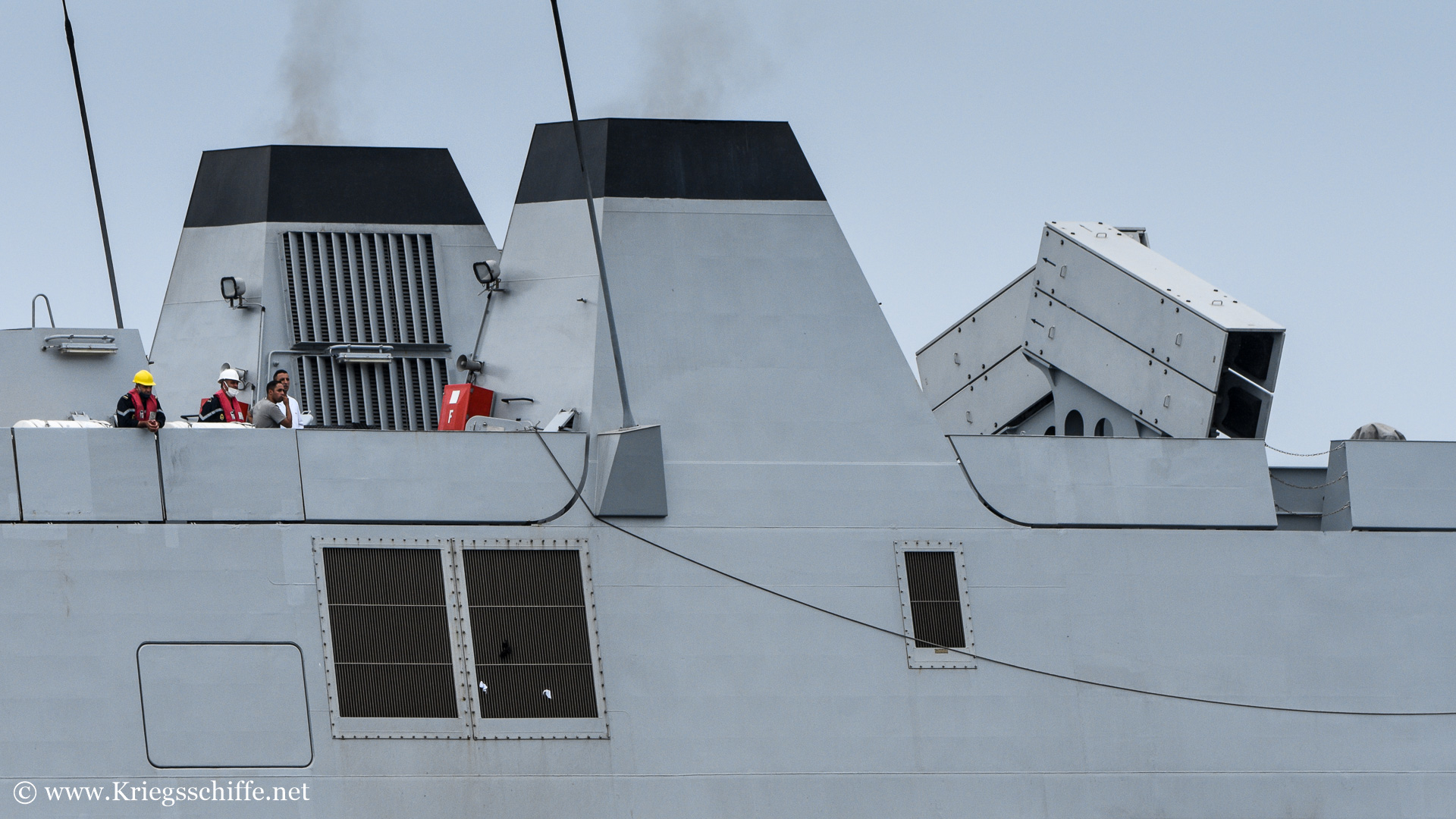

2022, F 613 'Tarik Ben Ziyad' in Kiel

2022, F 613 'Tarik Ben Ziyad' in Kiel
Vergleich ‘Sigma’-Varianten
Typ: | 9113 | 10513 | 9813 | 10514 | 10514 |
---|---|---|---|---|---|
Nation: | Indonesien | Marokko | Marokko | Indonesien | Mexiko |
Einheiten: | 4 | 1 | 2 | 2 | 1 |
Einsatz: | 2007 – | 2011 – | 2012 – | 2017 – | ? |
Verdrängung: | 1.700 ts | 2.400 ts | 2.100 ts | 2.400 ts | ? |
Literatur
- “Im tadellosem Zustand”, Navy Ops 03/2022, S. 50-53
