SS ‘Dolphin II’ Klasse

(‘Dolphin AIP’)

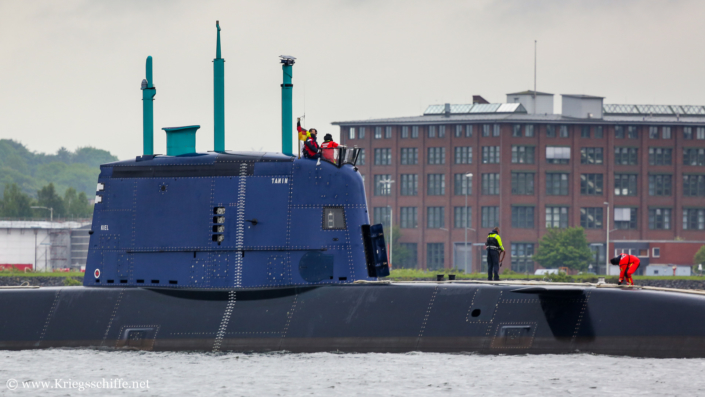

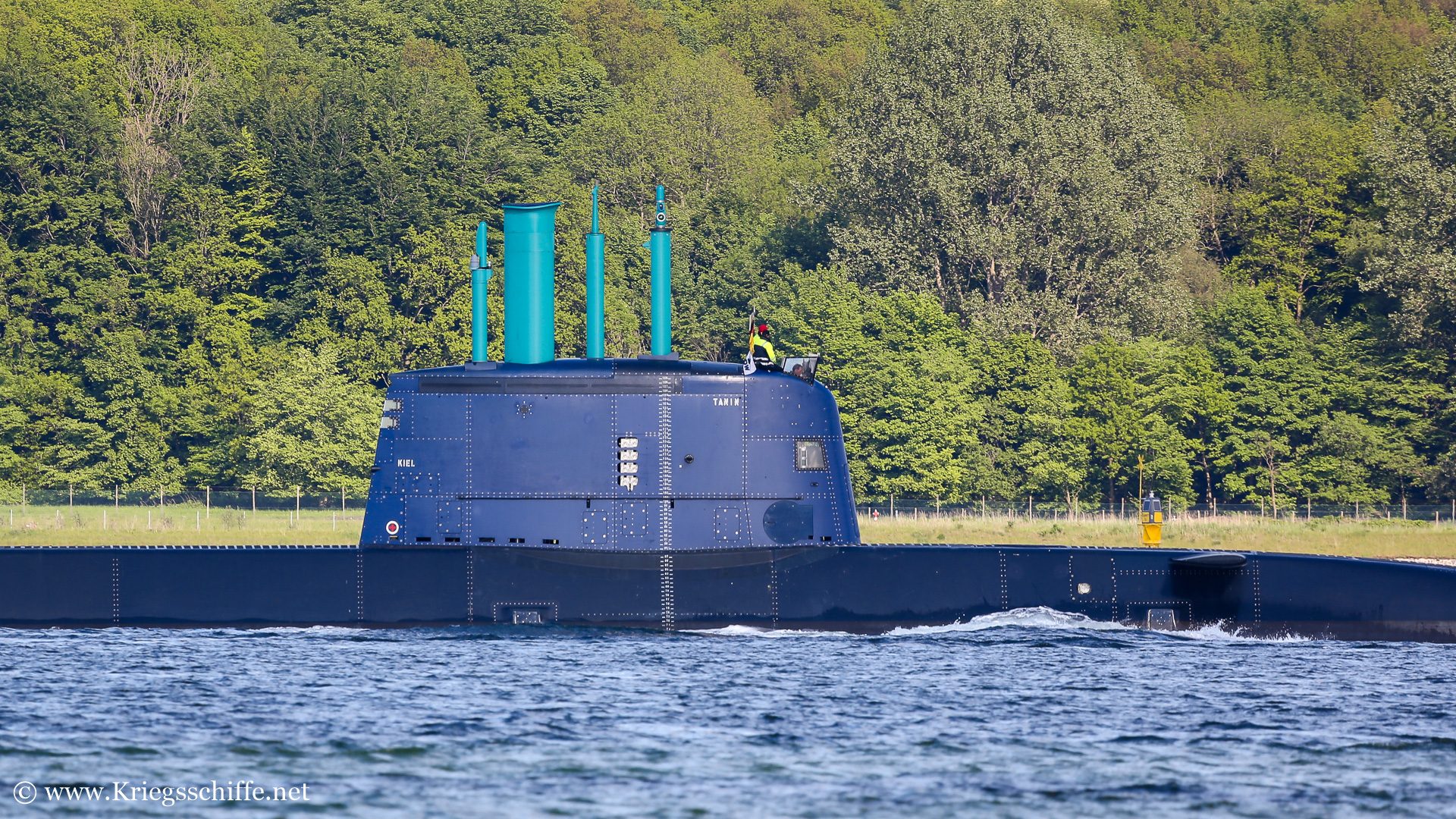

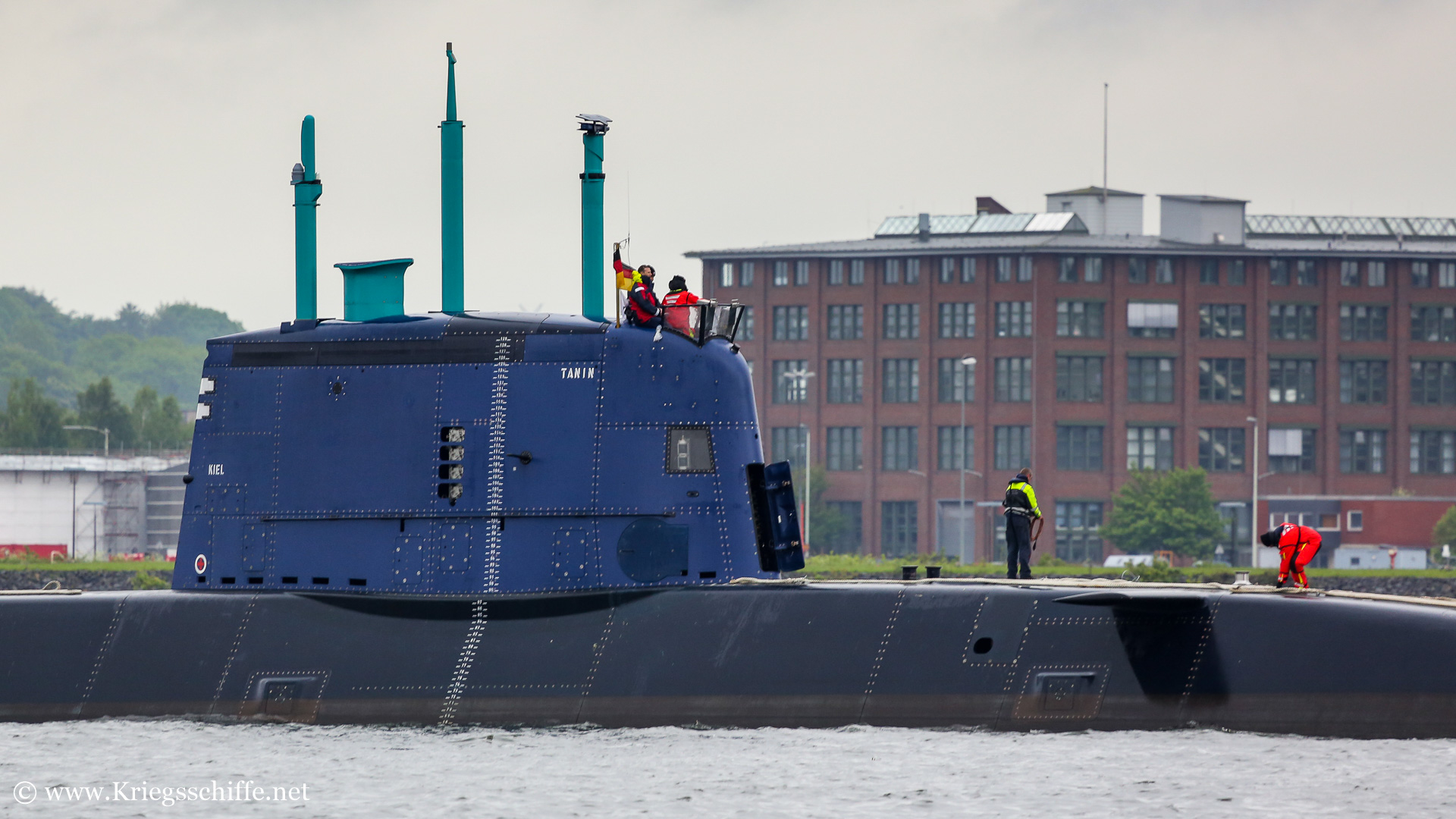

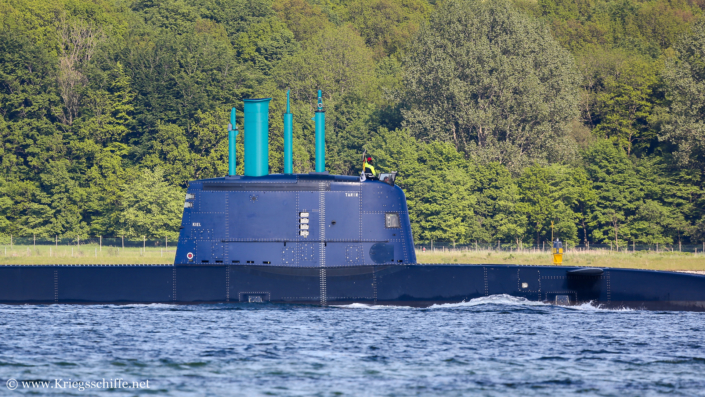

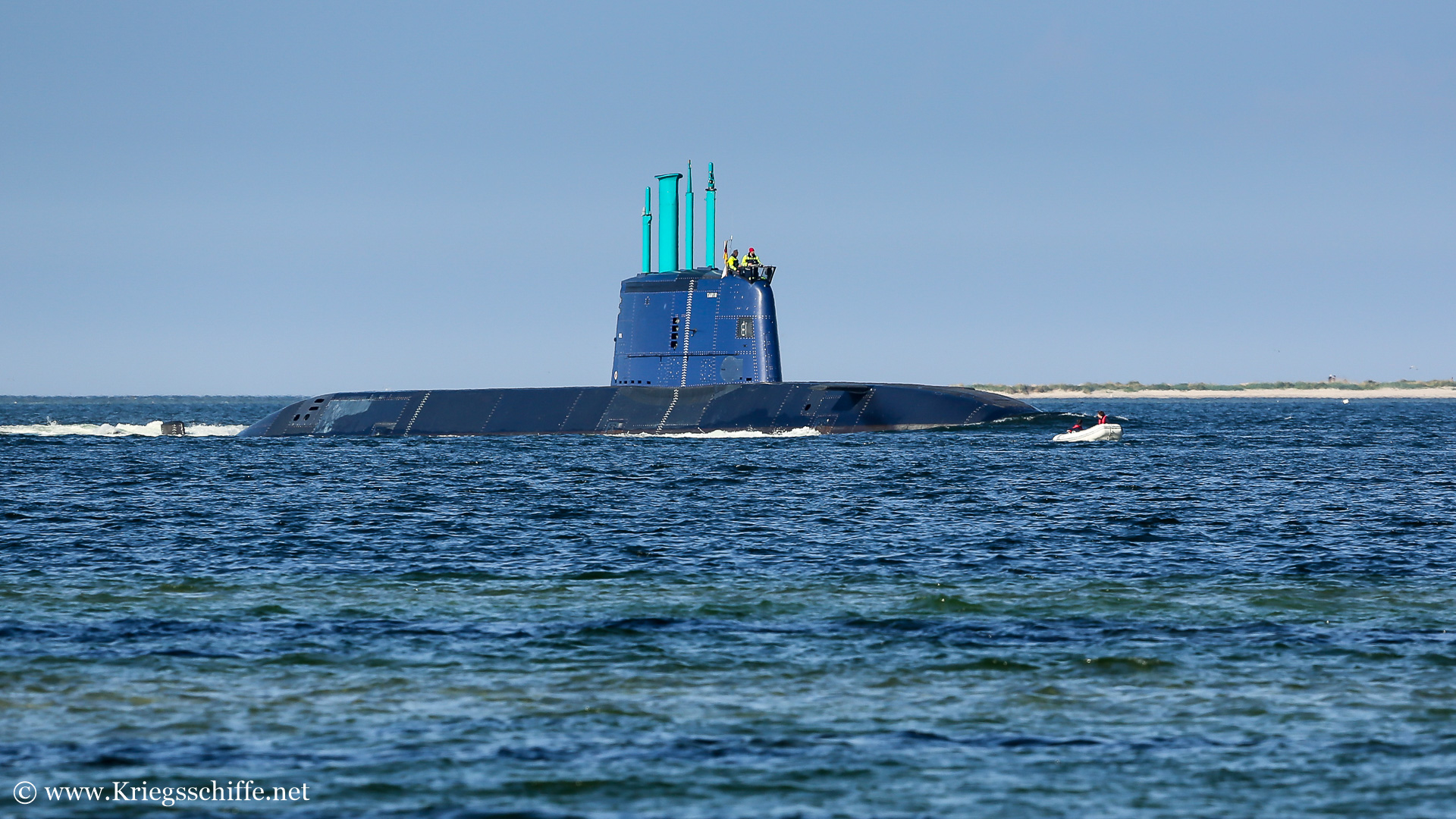

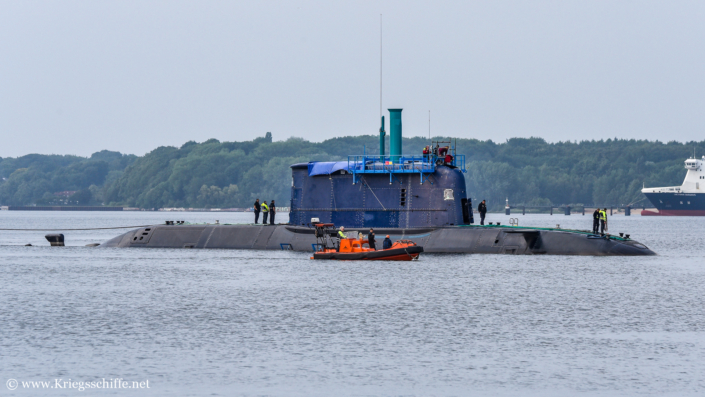

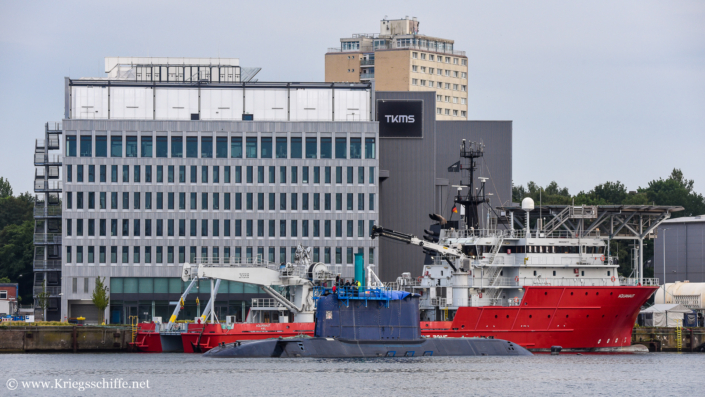

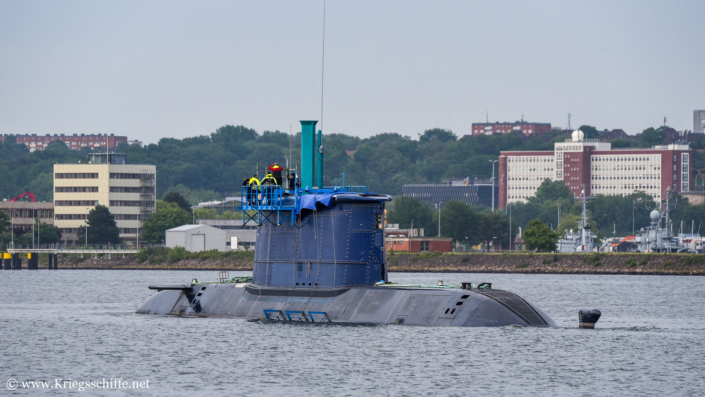

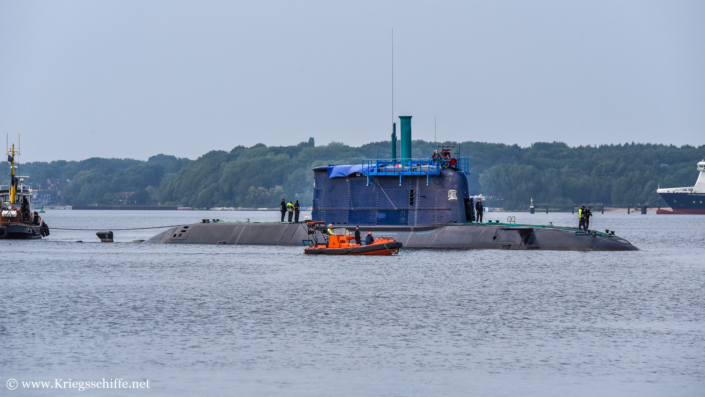

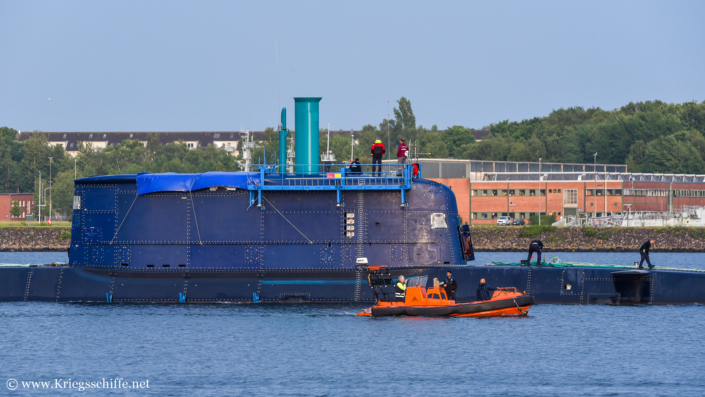

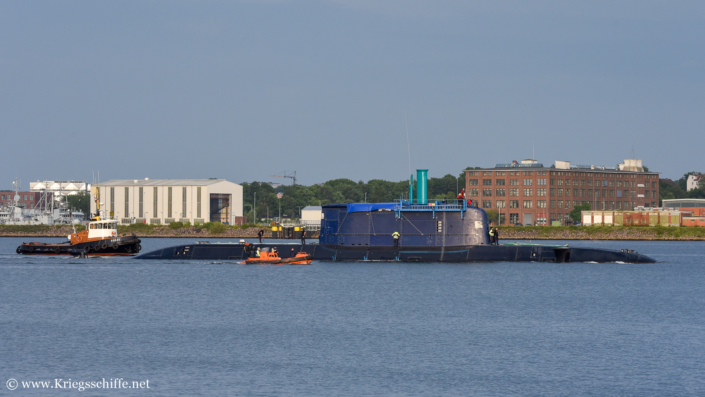

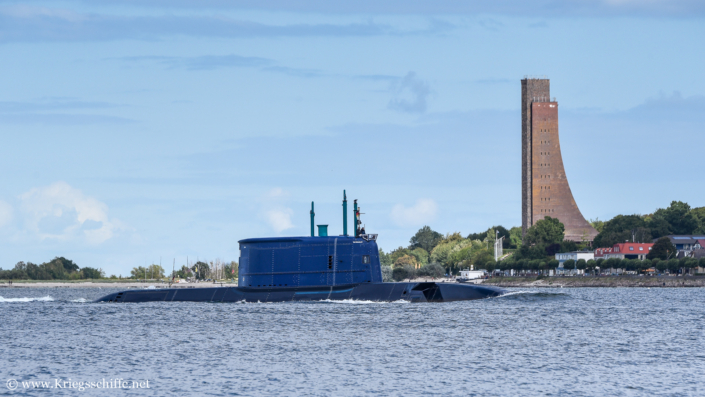

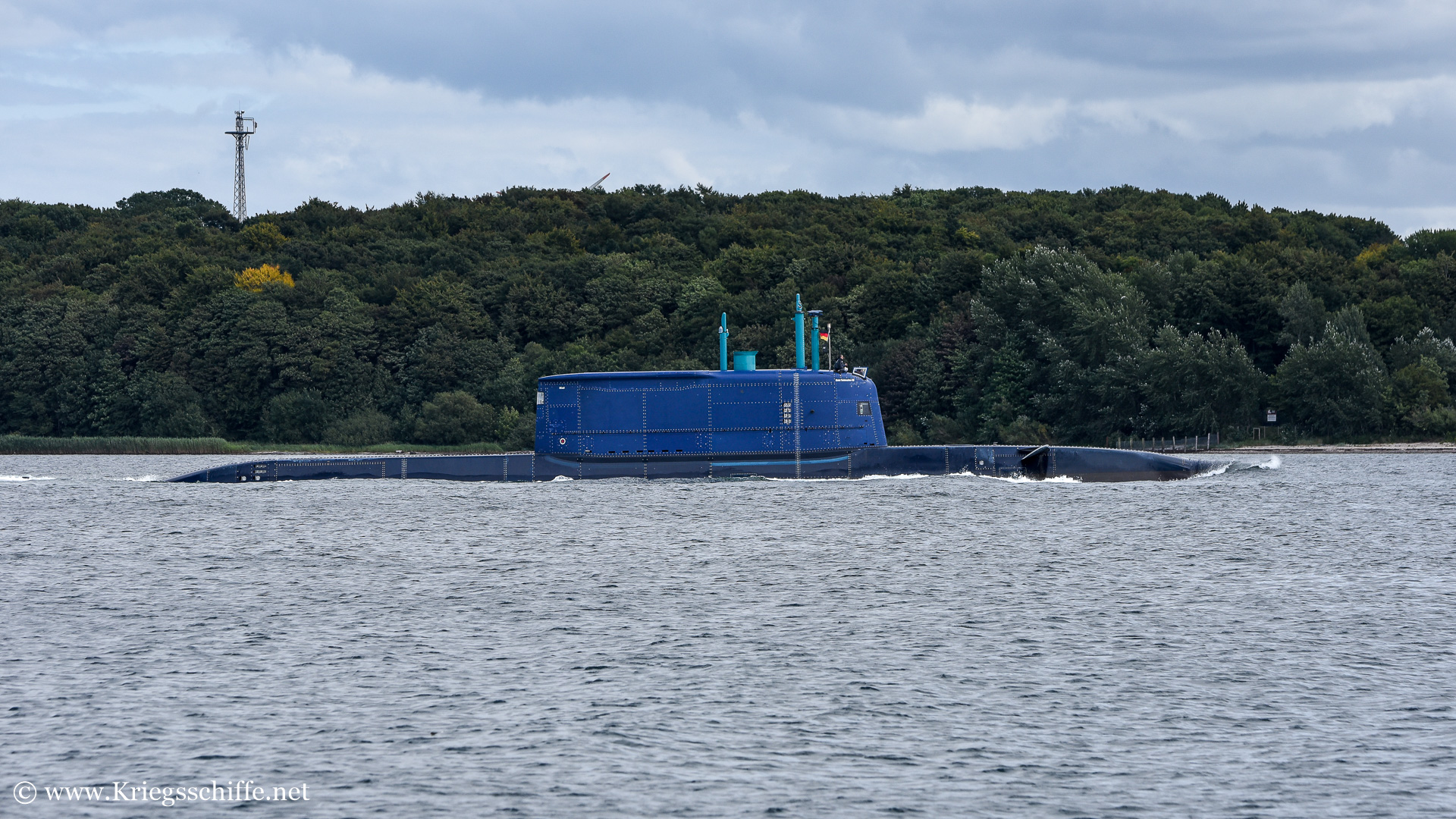

S ? ‘Tanin’ (2013 – Kiel)

Verdrängung über Wasser: 2.050 ts
Verdrängung unter Wasser: 2.400 ts
Länge: 68,6 m
Breite: 7,60 m
Tiefgang: 6,20 m
Besatzung: 35  (+ 10 weitere Personen bei Bedarf)
Tauchtiefe:
350 m
Zerstörungstiefe: 700 m
Art:   dieselelektrisch + AIP
Wellen: 1x siebenflügliger Propeller
Leistung Dieselmotor: 3x 1.040 kW= 3.120 kW / 4.242 Ps
 (MTU)
Leistung Elektromotor: 1x 3.875 Ps
 (Siemens)
Geschwindigkeit über Wasser: 11 kn
Geschwindigkeit unter Wasser: 20 kn
Reichweite über Wasser / mit Schnorchel: 8.000 nm bei 8 kn
  14.000 nm bei 4 kn
Reichweite unter Wasser:
?
Treibstoffvorrat: ?
Radar: 1x ?
(ELTA Systems)
Sonar CAS: 1x CSU-90 (Atlas Elektronik)

(Aktiv: DBSQS-21D) (Passiv: AN 5039A1)

Sonar PRS: 1x PRS-3 (Atlas Elektronik)
Sonar FAS: 1x
FAS-3
(Atlas Elektronik)
Schlepp-Sonar:
Sehrohre: 2x ? (Kollmorgen)
Elektrooptisch:
ESM: 1x
 4CH(V)2 ‘Timnex’ (Elbit)
Torpedorohre: 6x 533 mm
(Torpedos: 14x DM2A4 ‘Seehecht’)
  4x 650 mm
SSM: 5x UGM-84C ‘Harpoon’
SAM: ? ‘Triton’
Sonstiges: Minenlegekapazität
  SLCM ???
