Beschreibung

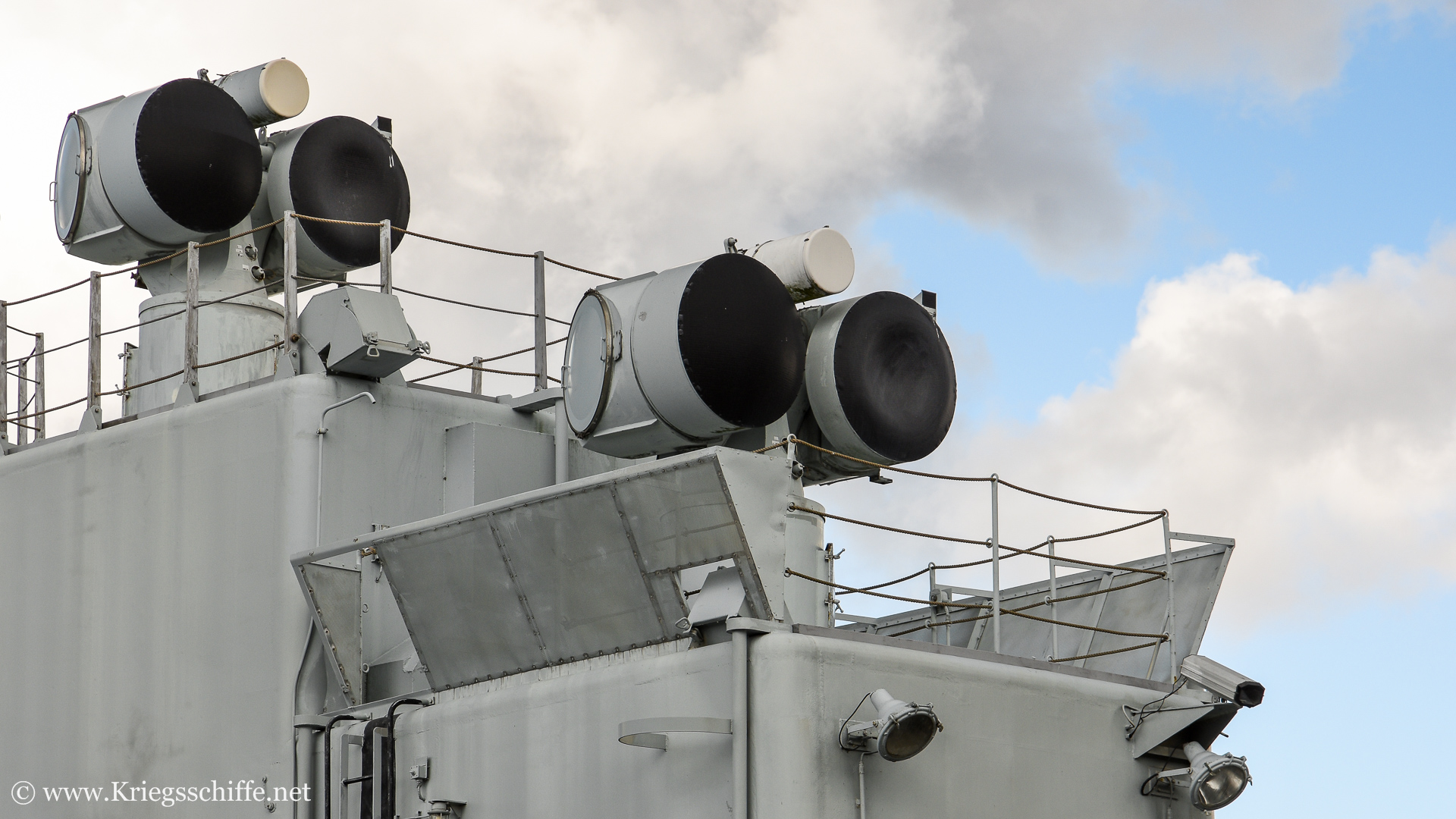

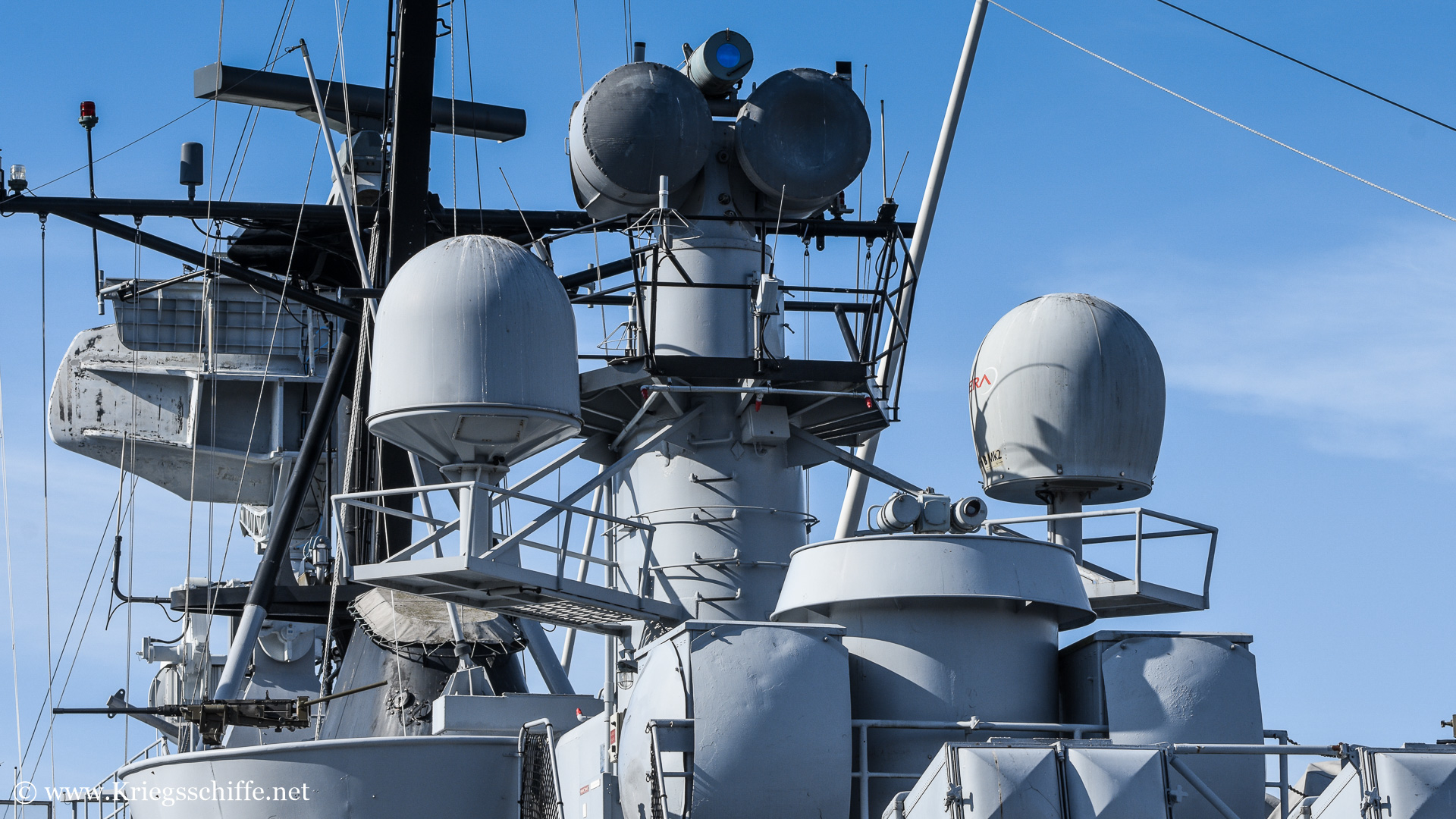

Feuerleitradar Mk 95 für ‚Sea Sparrow‘ FKs
Der RIM-7 ‚Sea Sparrow‘ Flugkörper wurde entwickelt um speziell schnelle, tieffliegende Seezielflugkörper im Nahbereich zu bekämpfen.
Um Entwicklungskosten zu sparen wurde der Luft-Luft-Flugkörper AIM-7E ‚Sparrow‘ modifiziert.
Zusätzlich kann die ‚Sea Sparrow‘ auch gegen Seeziele eingestzt werden.
Ursprünglich war das ‚Basic Point Defense Missile System‘ (BPDMS) eine nationale Entwicklung der USA.
Einige NATO Staaten zeigten Interesse an diesem Waffensystem und beteiligten sich an der geplanten Entwicklung einer verbesserten Version. Aus dem ‚Improved Basic Point Defense Missile System‘ (IBPDMS) wurde somit das NATO Sea Sparrow Missile System (NSSMS).
Um die Erfolgsaussichten gegen fortschrittliche Seezielflugkörper zu verbessern, wurde ab 2004 der neue Flugkörper RIM-162 ‚Evolved Sea Sparrow Missile‘ (ESSM) in Dienst gestellt.
Versionen
| RIM-7 E |
RIM-7 F | RIM-7 H | RIM-7 M | RIM-7 P |
|
| Name: |
BPDMS / Basic Point Defense Missile System | BPDMS / Basic Point Defense Missile System | NSSMS / NATO Sea Sparrow Missile System |
NSSMS / NATO Sea Sparrow Missile System | NSSMS / NATO Sea Sparrow Missile System |
| Nutzer: | USA |
USA |
NATO |
NATO |
NATO |
| Einsatz seit: | 1967 |
1972 | 1976 |
1983 | 1994 |
| Reichweite: | 6 nm / 11 km |
8 nm / 15 km | 12 nm / 22 km | 12 nm / 22 km |
14 nm / 26 km |
| Höhe: | 5.500 Meter |
5.500 Meter | 8.500 m |
8.500 m | 15.240 m |
| Geschwindigkeit: | Mach 4,0 |
Mach 4,0 | Mach 4,0 | Mach 4,0 |
Mach 4,0 |
| Manöver bis: |
15 g |
15 g |
30 g |
30 g |
45 g |
| Startsystem: | Mk 25 |
Mk 25 |
Mk 29 |
Mk 29, Mk 48 |
Mk 29, Mk 48, Mk 41 |
| Fire Control System |
Mk 115 |
Mk 115 | Mk 91 |
Mk 91 |
Mk 91 |
| Fire Control Radar* | – | – | Mk 95 | Mk 95 | Mk 95 |
* auch möglich: 9GR600, WM 25, STIR
Startsysteme
- Mk 25 – Box-Starter, kann von Hand nachgeladen werden (entwickelt aus dem Mk 112 ‚ASROC‘ Launcher)

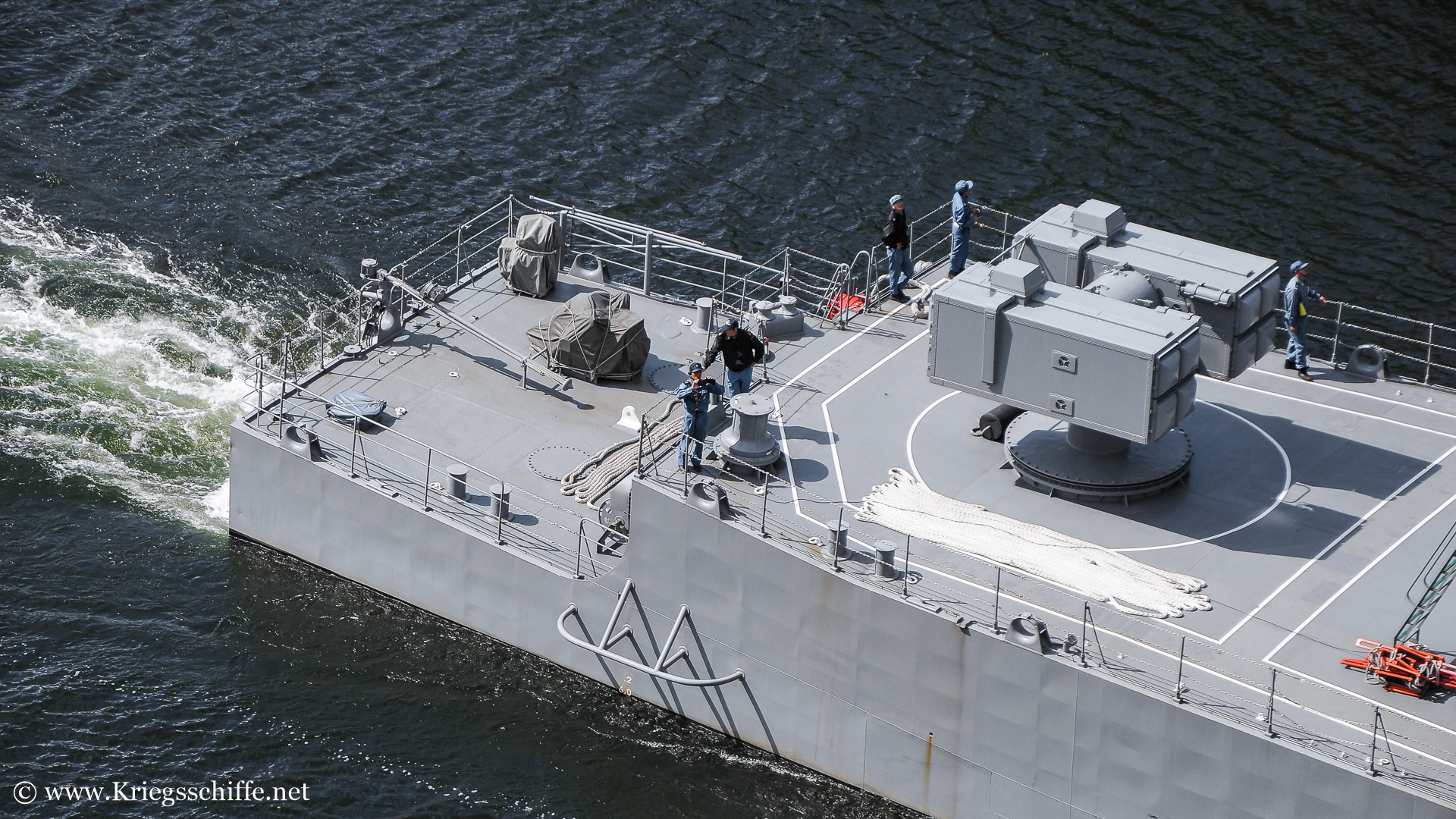

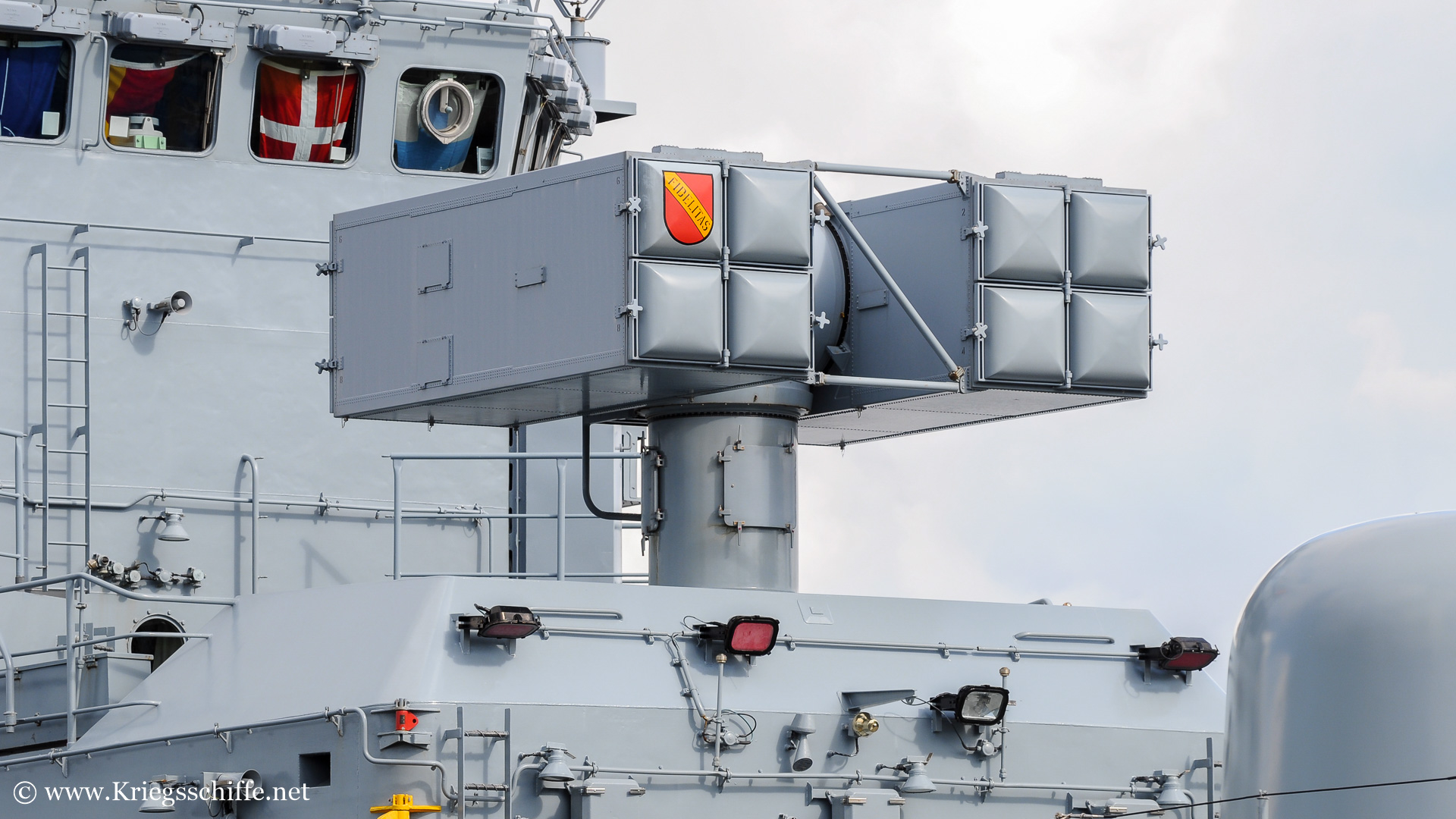

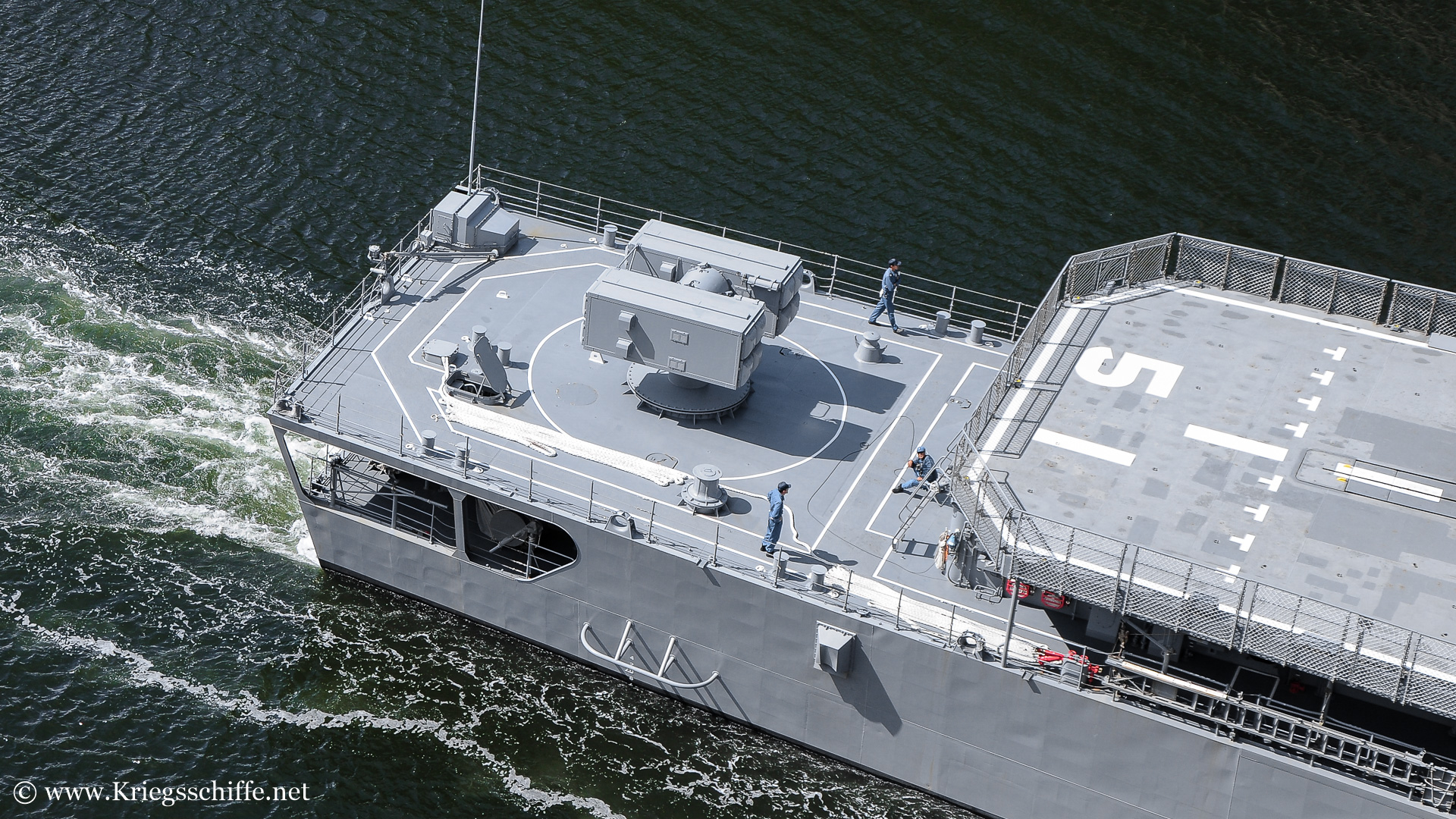

- Mk 29 – Box-Starter, kann von Hand nachgeladen werden (kleiner und leichter als der Mk 25)

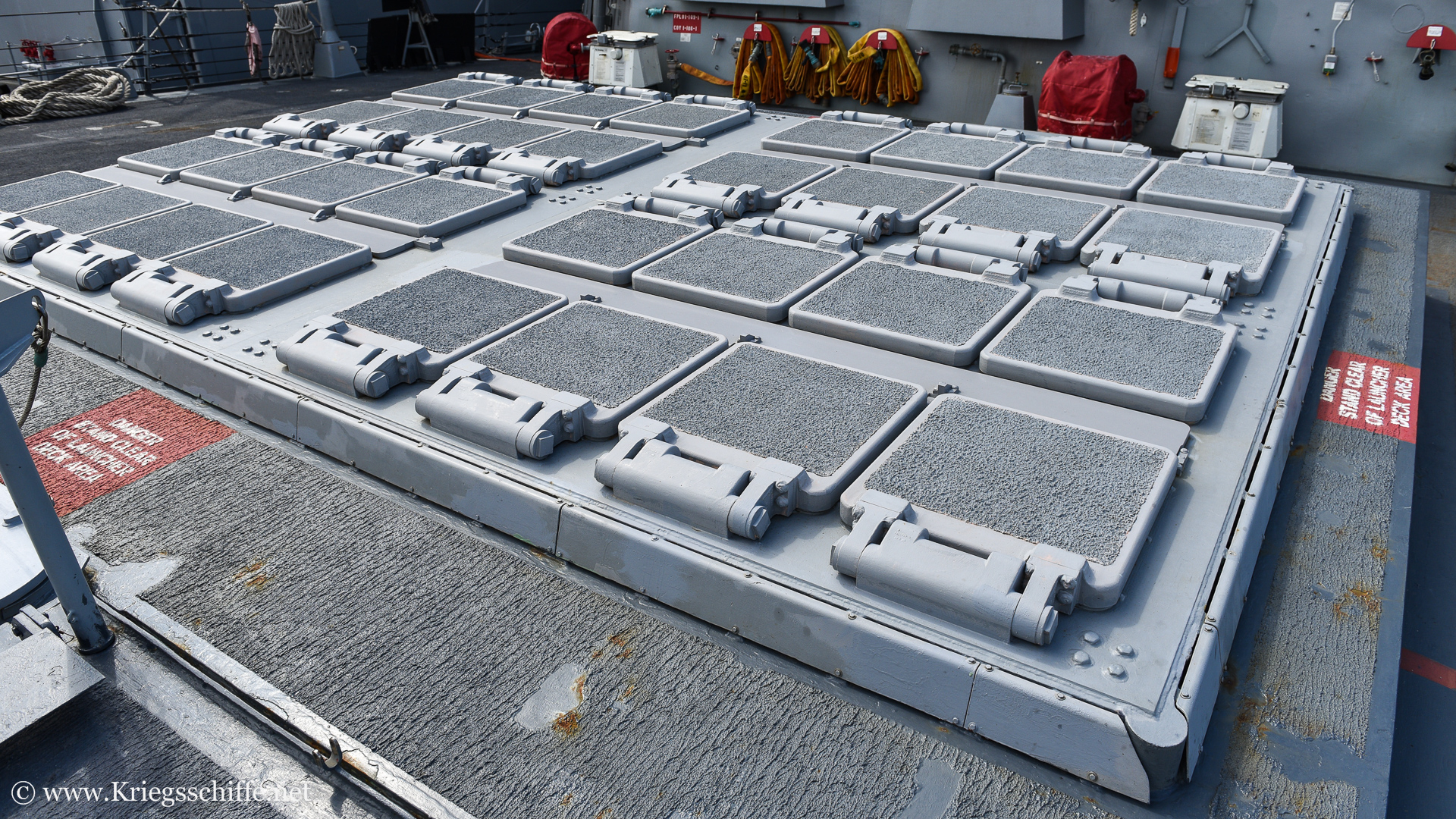

- Mk 41 – Senkrechtstartanlage, für verschiedene FKs

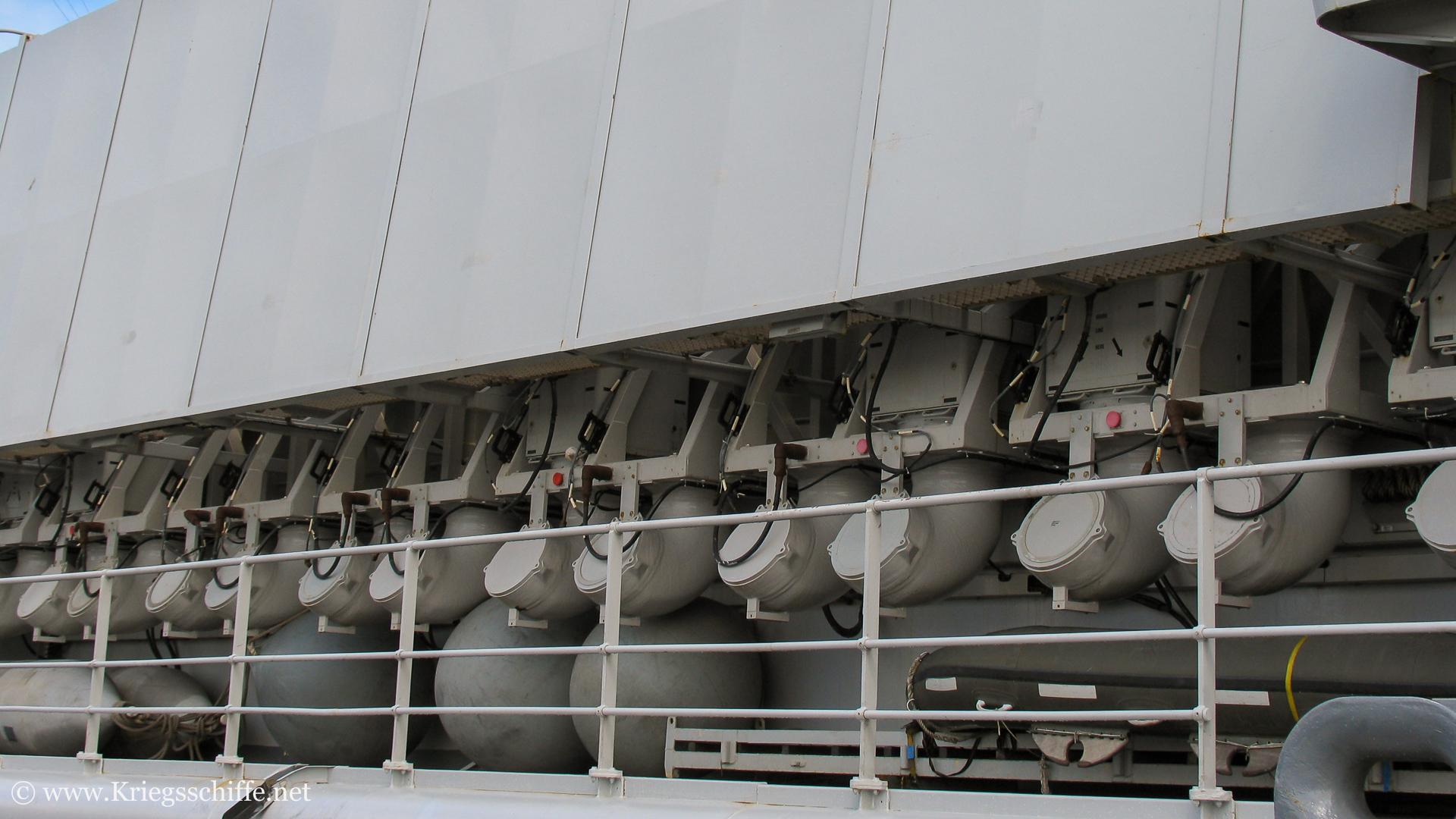

- Mk 48 – Senkrechtstartanlage, ausschließlich für ‚Sea Sparrow‘ oder ‚Evolved Sea Sparrow Missile‘ FKs
- Mk 56 – Senkrechtstartanlage, ausschließlich für ‚Evolved Sea Sparrow Missile‚ FKs (leichter als der Mk 48)

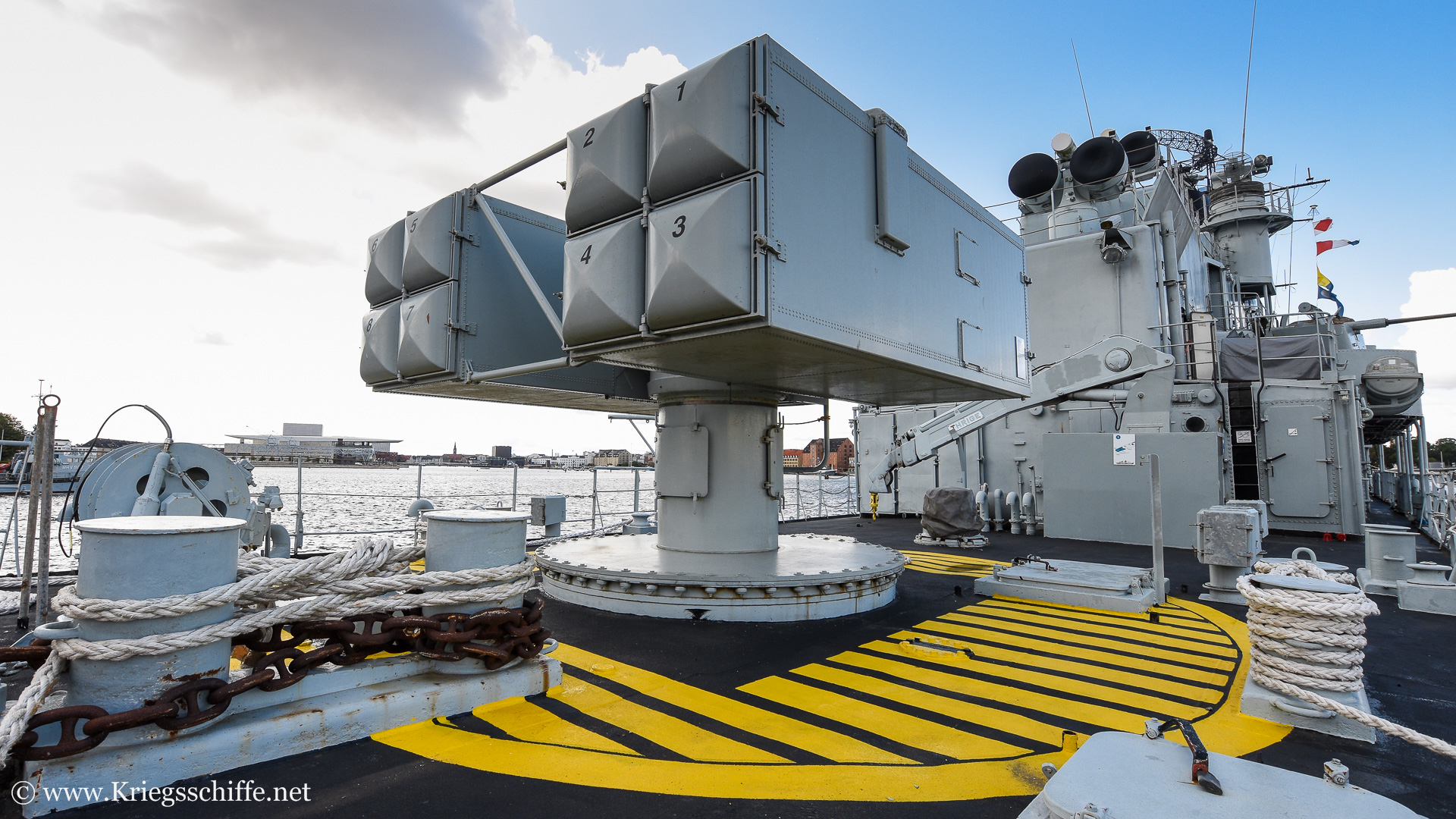

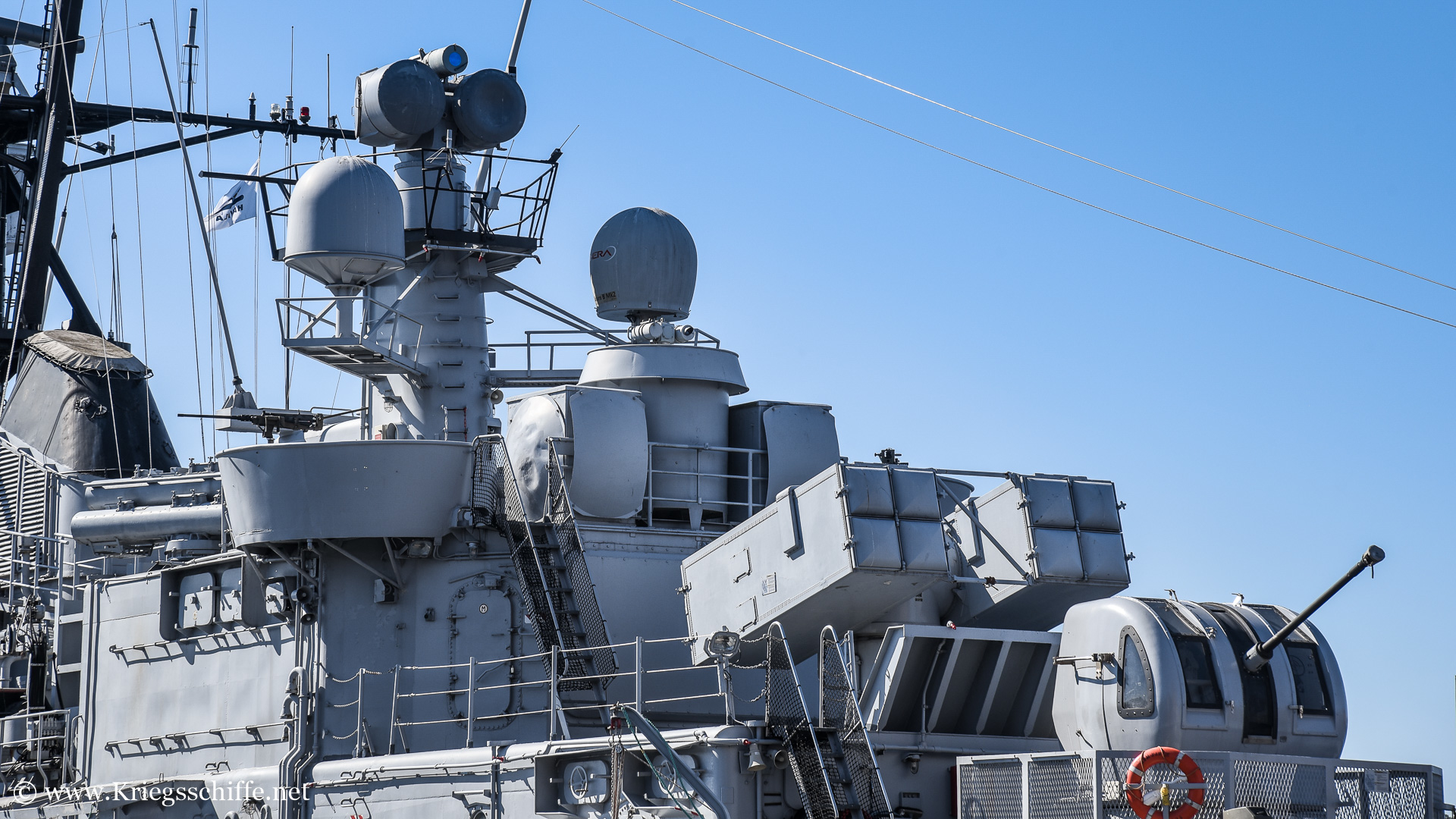

Mk 29 Missile Launching System (MLS)
Mk 41 Vertical Launching System (VLS)
Mk 48, Mod 1 Guided Missile Vertical Launching System (GMVLS)
Mk 48, Mod 3 Guided Missile Vertical Launching System (GMVLS)
