Beschreibung

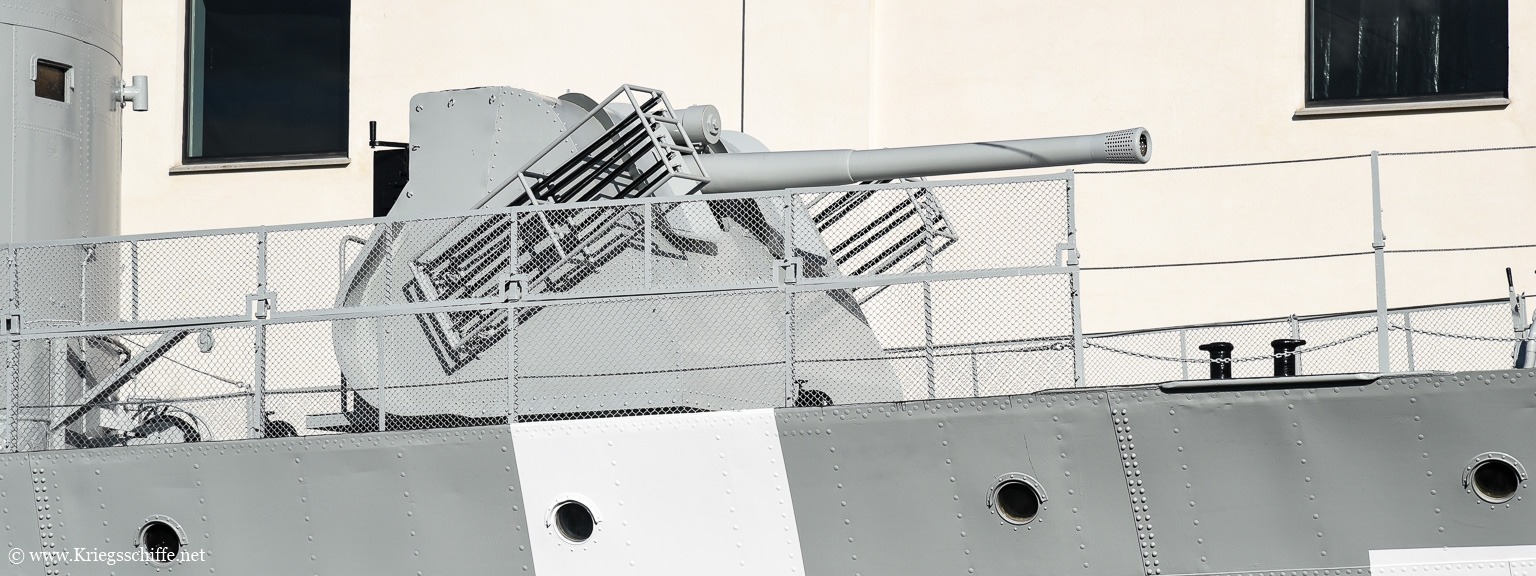

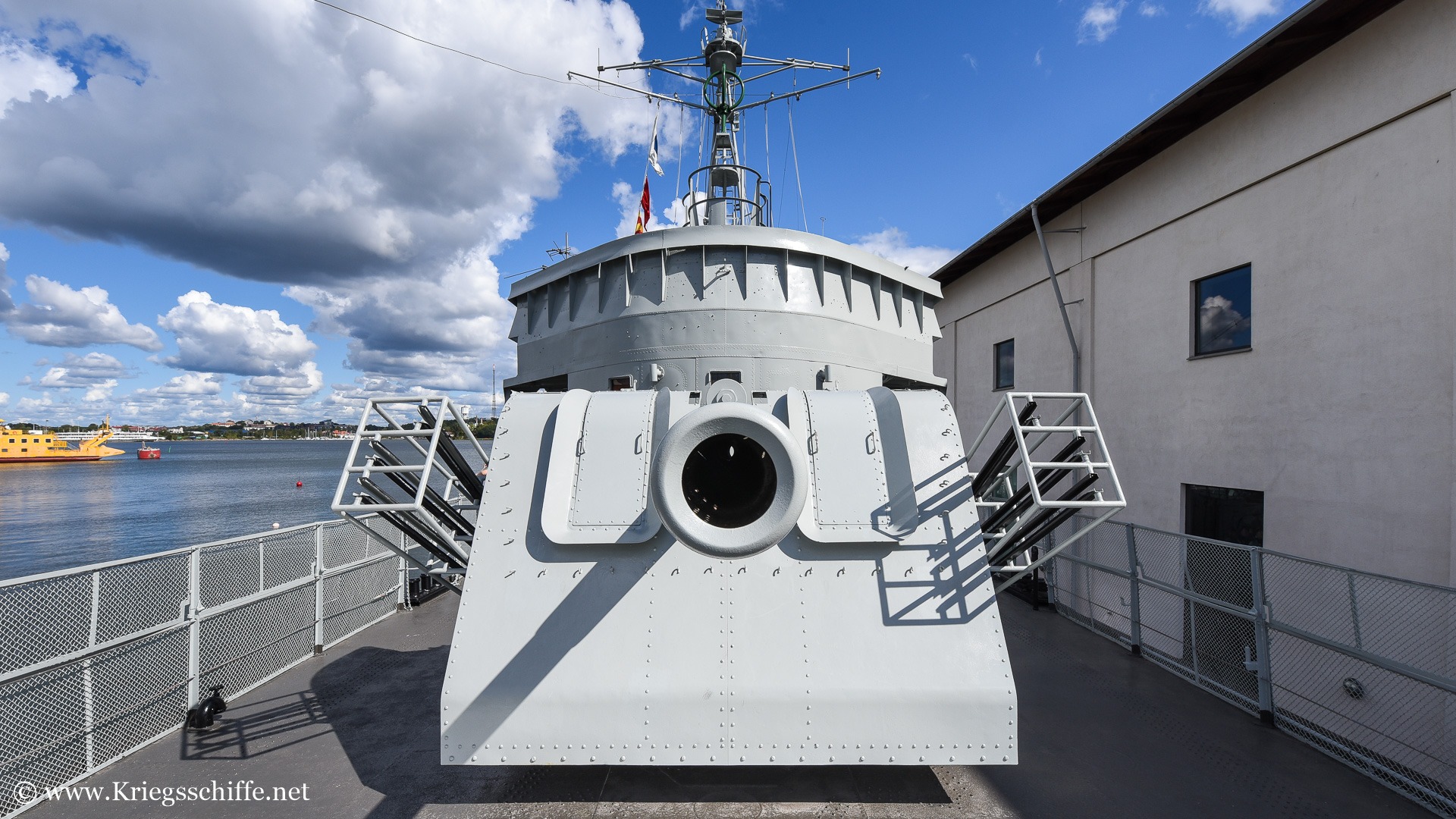

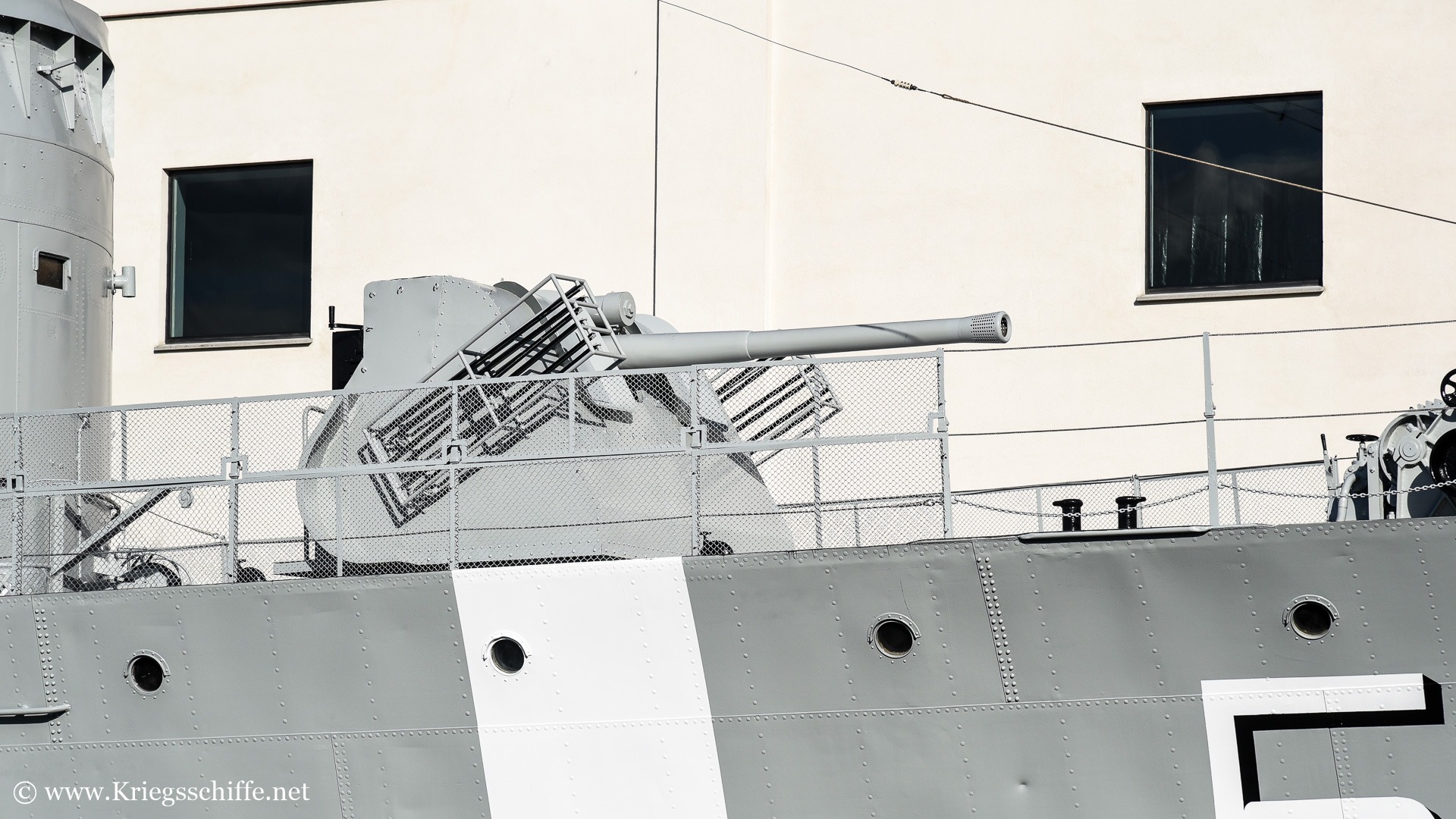

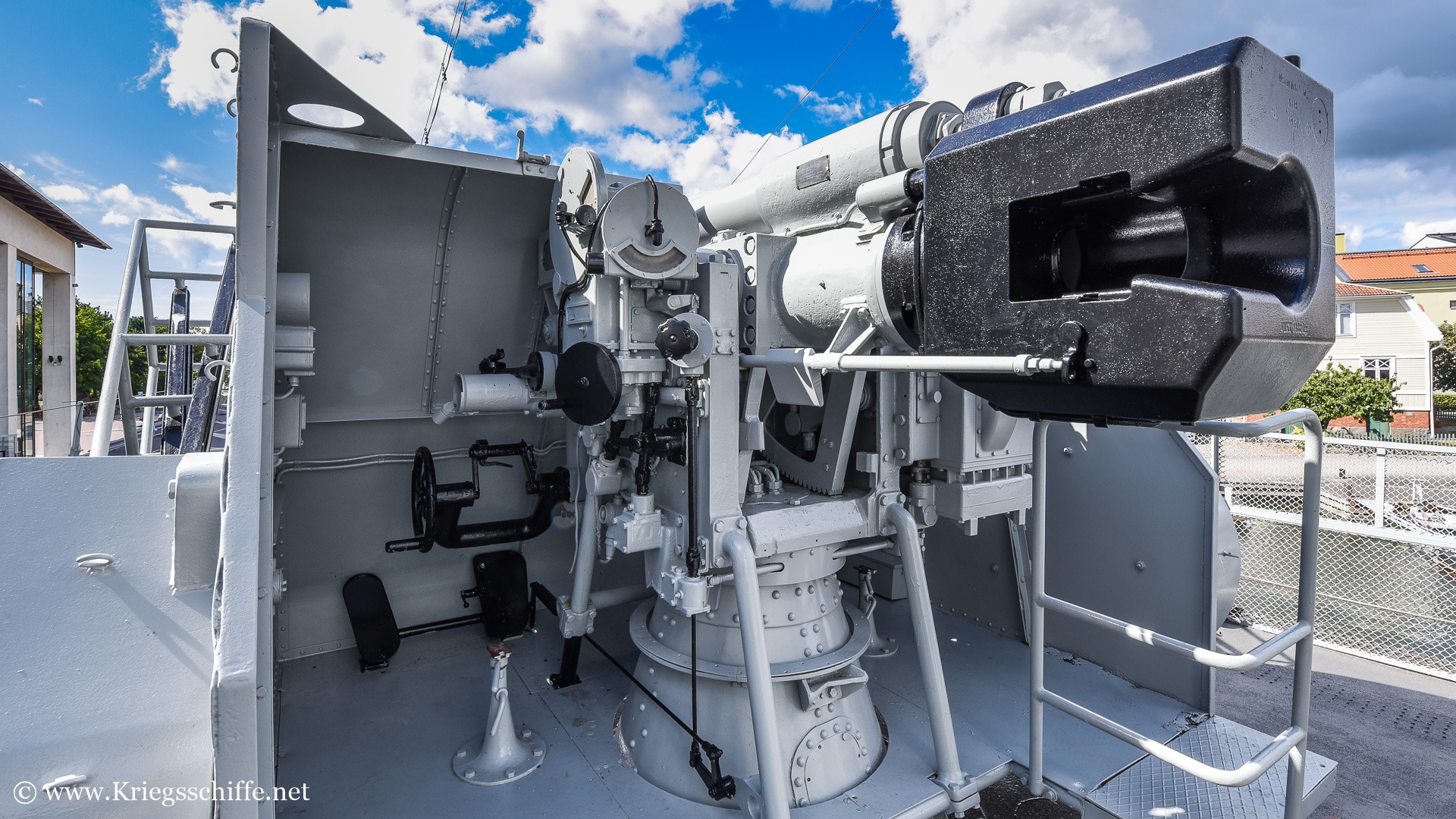

Bei der schwedischen 105-mm-Kanone (lv-kanon = luftvärnskanon / Flugabwehrkanone) handelt es nicht um einen „klassischen“ Geschützturm sondern um eine leichte Mittelpivot-Schildlafette. Diese steht auf einem zentralen Sockel (Pivot) fest auf dem Deck verankert und lässt sich um 360 Grad drehen. Zum Schutz der Besatzung ist nach vorne und zu den Seiten hin lediglich ein stählerner Splitterschutzschild angebracht. Es gab keinen vollautomatischen Lademechanismus. Der Transport der 16 kg schweren Patronen an Deck sowie das Laden des Verschlusses mussten vollständig von Hand bewältigt werden.
Daten (105 mm / 40 cal – m/40 M)
- Entwickler: Bofors
- Turmgewicht: 5,4 Tonnen*
- max. Schussweite: 12.000 m (bei 30° Rohrerhöhung)
- max. Schusshöhe: ? m
- Kadenz: 12-15 Schuss /Minute
- Höhenrichtbereich: −5°/+80°
- Besatzung im Turm: 7 Mann*
* geschätzt
Versionen
- 105 mm / 50 cal – m/32 M (Exportversion für die finnische Marine)
- 105 mm / 40 cal – m/36 M lv-kanon (Exportversion für polnische U-Boote)
- 105 mm / 40 cal – m/40 M lv-kanon (Flugabwehrkanone für die schwedische Marine)
- 105 mm / 50 cal – m/42 lv-kanon (Flugabwehrkanone für das schwedische Heer)
