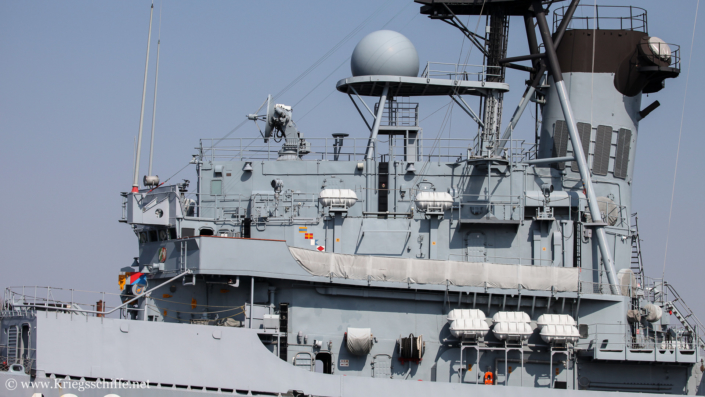

SPG-60 (2007 – DDG ‚Lütjens‘ Klasse)
Beschreibung

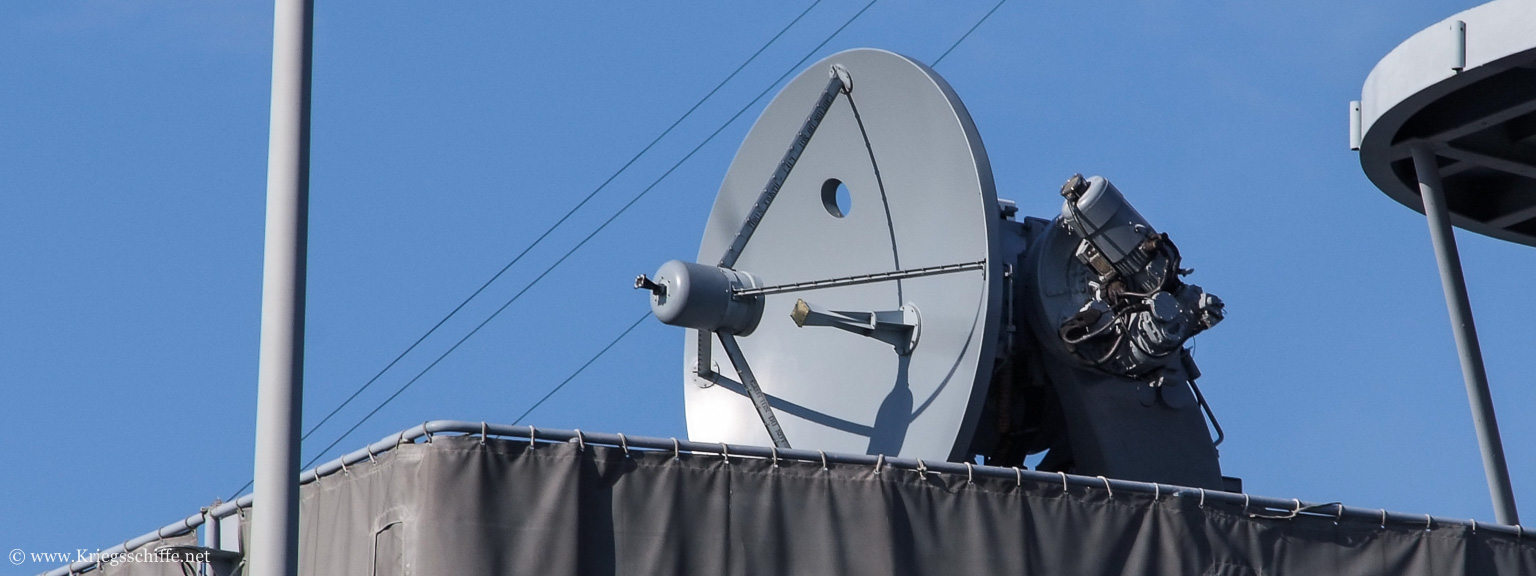

Das Feuerleitradar SPG-60 gehört zusammen mit dem Zielverfolgungsradar SPQ-9 zur Feuerleitanlage Mk 86.
Primäre Aufgabe der Feuerleitanlage Mk 86 ist die Luftzielbekämpfung, wobei SPG-60 die Zielbeleuchtung für die 127 mm Geschütze übernimmt. SPG-60 kann aber auch als zusätzliches Feuerleitradar für Flugkörper vom Typ SM-1, SM-2 oder ‚Sea Sparrow‘ eingesetzt werden. Die Zielverfolgung von Oberflächenzielen ist ebenfalls möglich.

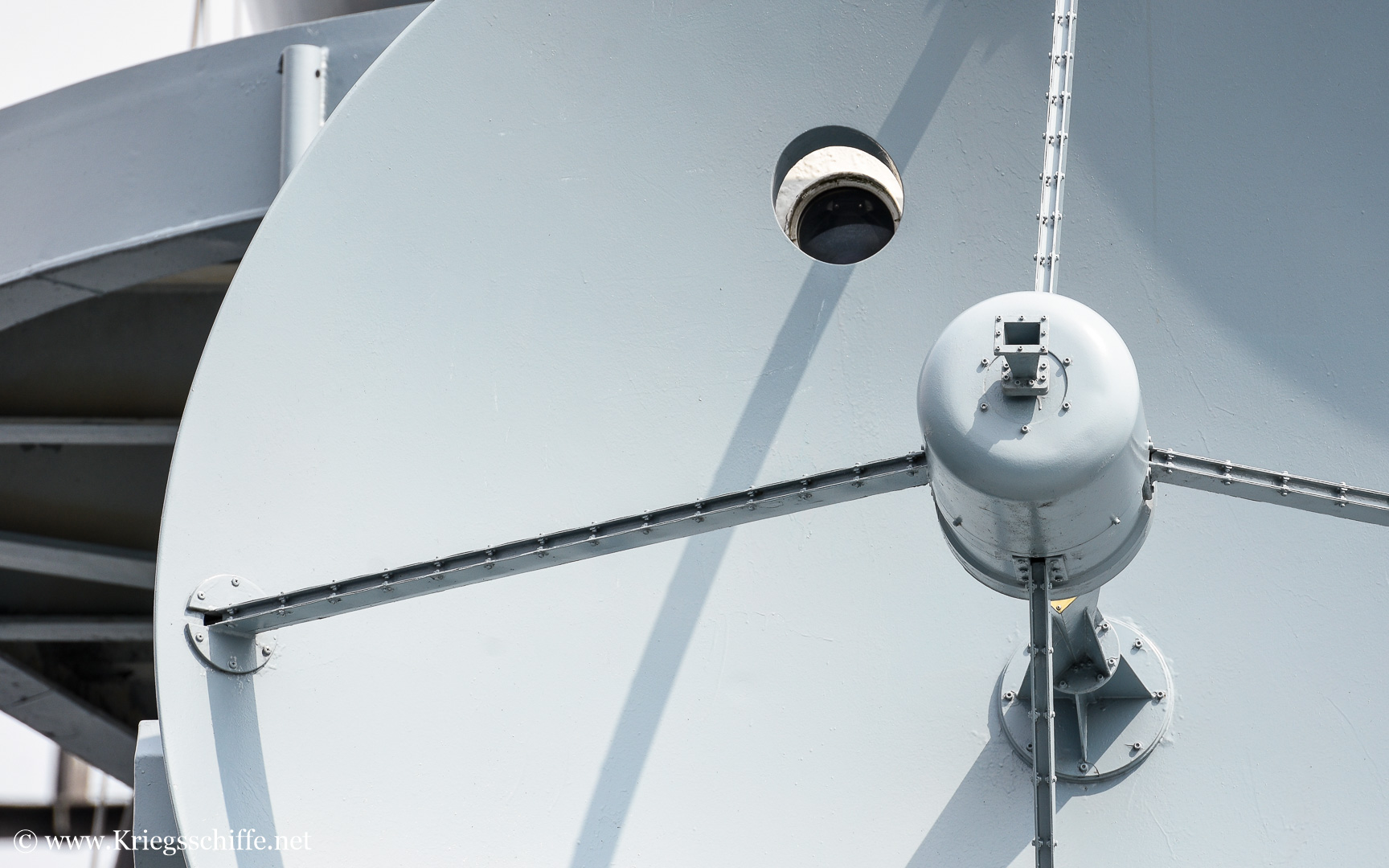

Die Antenne ist zusätzlich mit einer Low-Light-TV-Kamera ausgestattet, zuerkennen an dem Loch in der Antennenfläche.
Technische Daten
- Bezeichnung: AN/SPG-60
- Hersteller: Lockheed (USA)
- Typ: Feuerleitradar
- Frequenzbereich: X-Band
- Pulsleistung: 5,5 kW
- Öffnungswinkel: 1,2° x 1,2°
- Impulslänge: 0,27 µs / 1 µs / 6 µs
- Impulsfolgefrequenz: 25.000 – 35.000 pps
- Reichweite: 60 nm / 110 km
- Im Einsatz seit: 1974
