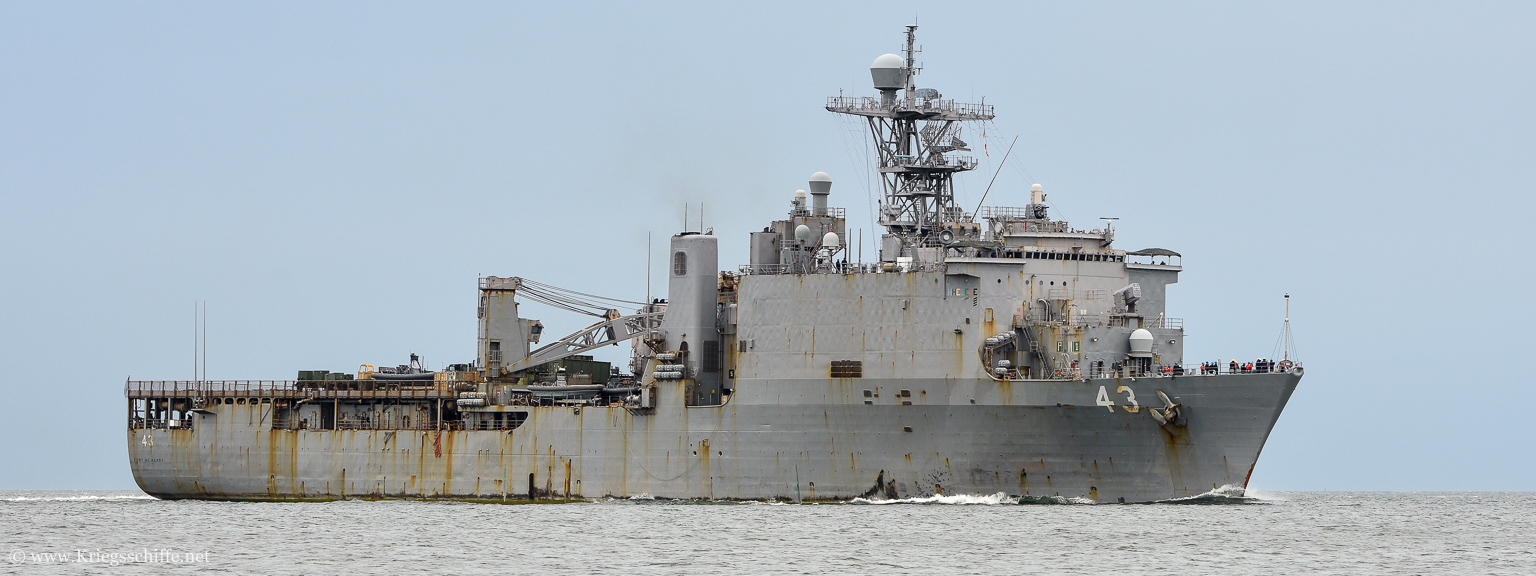

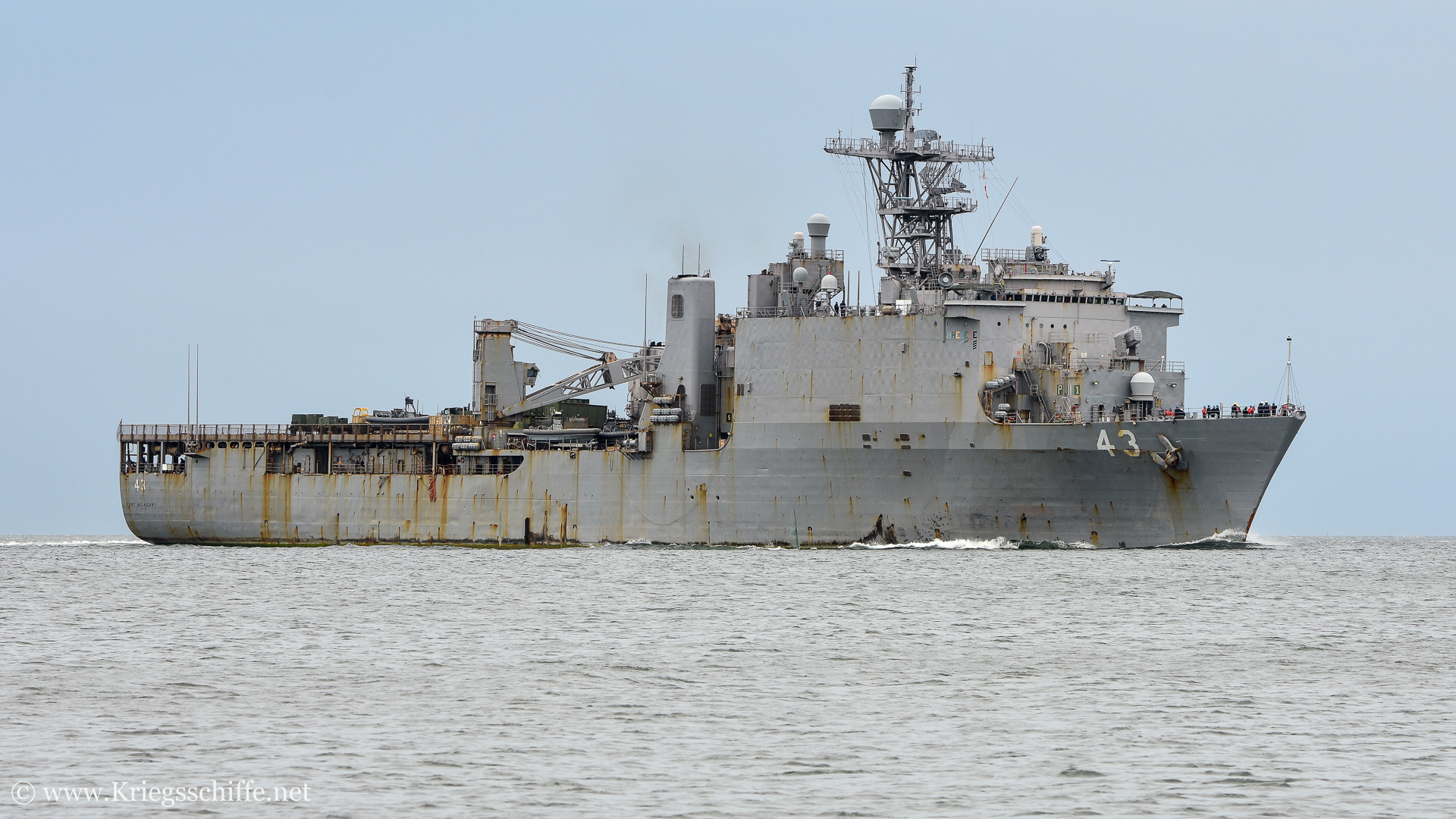

L 43 ‘Fort McHenry’ (2019 – Kiel)
Typverdrängung: | 11.850 ts | ||
Höchstverdrängung: | 16.200 ts | ||
Länge: | 185,80 m | ||
Breite: | 25,60 m | ||
Tiefgang: | 6,25 m | ||
Besatzung: | 320 | ||
Truppen: | 504 |
Art: | DM | ||
Wellen: | 2x | ||
Leistung Diesel: | 4x | 8.400 Ps = 33.600 Ps |
|
max. Geschwindigkeit: | 22 kn | ||
Reichweite: | 8.000 nm bei 18 kn | ||
Treibstoffvorrat Schiff: | 2.000 ts | ||
Treibstoffvorrat Hubschrauber: | 90 ts |

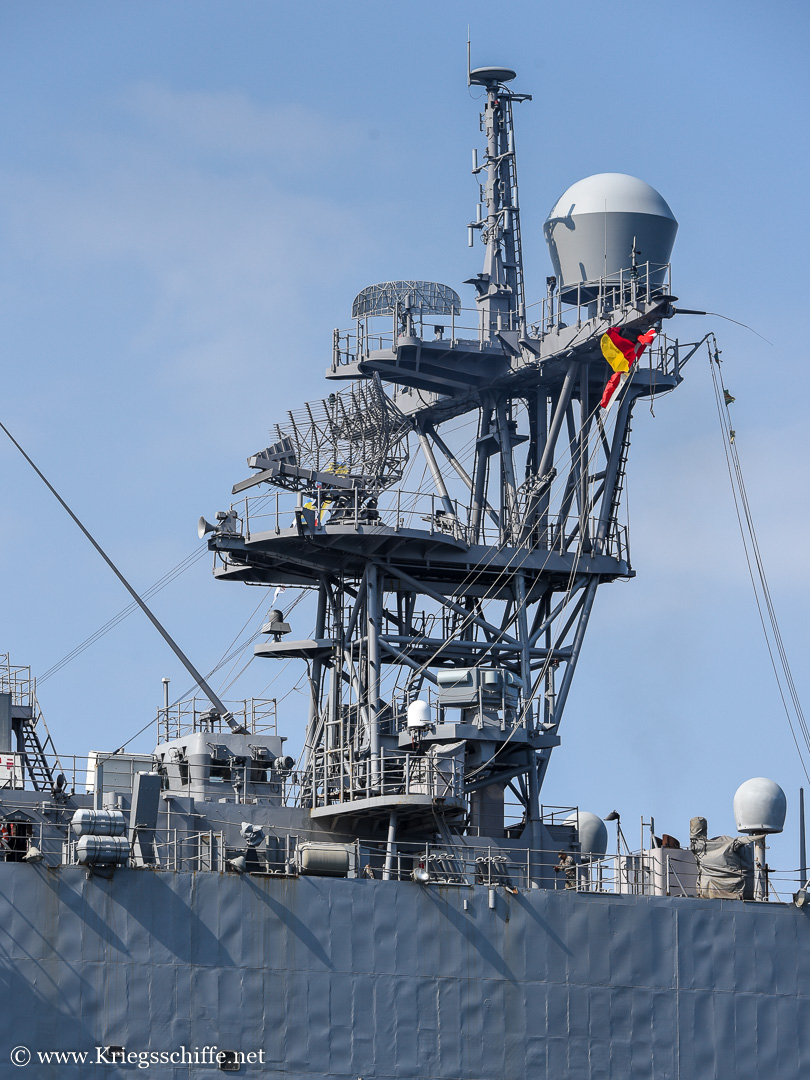

Nav.-Radar: | 1x | SPS-64(V)9 |
|
See-Radar: | 1x | SPS-67(V) |
|
Luft-Radar: | 1x | SPS-49(V)5 |
(Oder: SPS-49(V)1) |
Rumpf-Sonar: | – | ||
Schlepp-Sonar: | – | ||
Feuerleitradar: | – | ||
Elektrooptisch: | – |
ESM / ECM: | 1x |
SLQ-32(V)1 |
|
Täuschkörper: | 4×6 | Mk 36 Mod 6 ‘SRBOC’ |
|
1x | SLQ-25 ‘Nixie’ |
Geschütze: | 2×1 | 25 mm – Mk 38 ‘Bushmaster’ |
|
SSM: | – | ||
SAM: | 2×1 | Mk 46 ‘RAM’ |
|
ASW: | – | ||
CIWS: | 2×1 | 20 mm – Mk 15 ‘Phalanx’ | |
Sonstiges: | – |
Hubschrauber: | – |
Landungsboote: | 4x | LCAC | oder |
3x | LCU |
oder | |
21x | LCM-8 |
oder | |
Fahrzeuge: | 64x |
Assault Amphibious Vehicle | (amphibischer, gepanzerter Truppentransporter) |
Beschreibung
Die Schiffe der LSD ‘Whidbey Island’ Klasse, sind Transporter für Landungsfahrzeuge, Soldaten und Ausrüstung.
Wie die Bezeichnung “Landing Ship Dock” (LSD) aussagt, gehört dazu ein sogenanntes “Welldeck”. Dies ist der Bereich im Heck des Schiffes, der zum Starten von Landungsboote geflutet werden kann. Das “Welldeck” bei der ‘Whidbey Island’ Klasse ist 134,1 m lang, 15,2 m breit und 8,2 m hoch und damit das größte seiner Art. Obwohl ein Flugfeld für Hubschrauber vorhanden ist, können diese nur aufgetankt werden. Es gibt keine Hangar-Einrichtungen zur dauerhaften Unterbringung.
Neben den acht Schiffen der ‘Whidbey Island’ Klasse gibt es noch vier nahezu baugleiche Schiffe der LSD ‘Harpers Ferry’ Klasse.
Dort ist das “Welldeck” um die Hälfte kleiner, der Frachtraum dafür aber deutlich größer (CV = Cargo Variant).

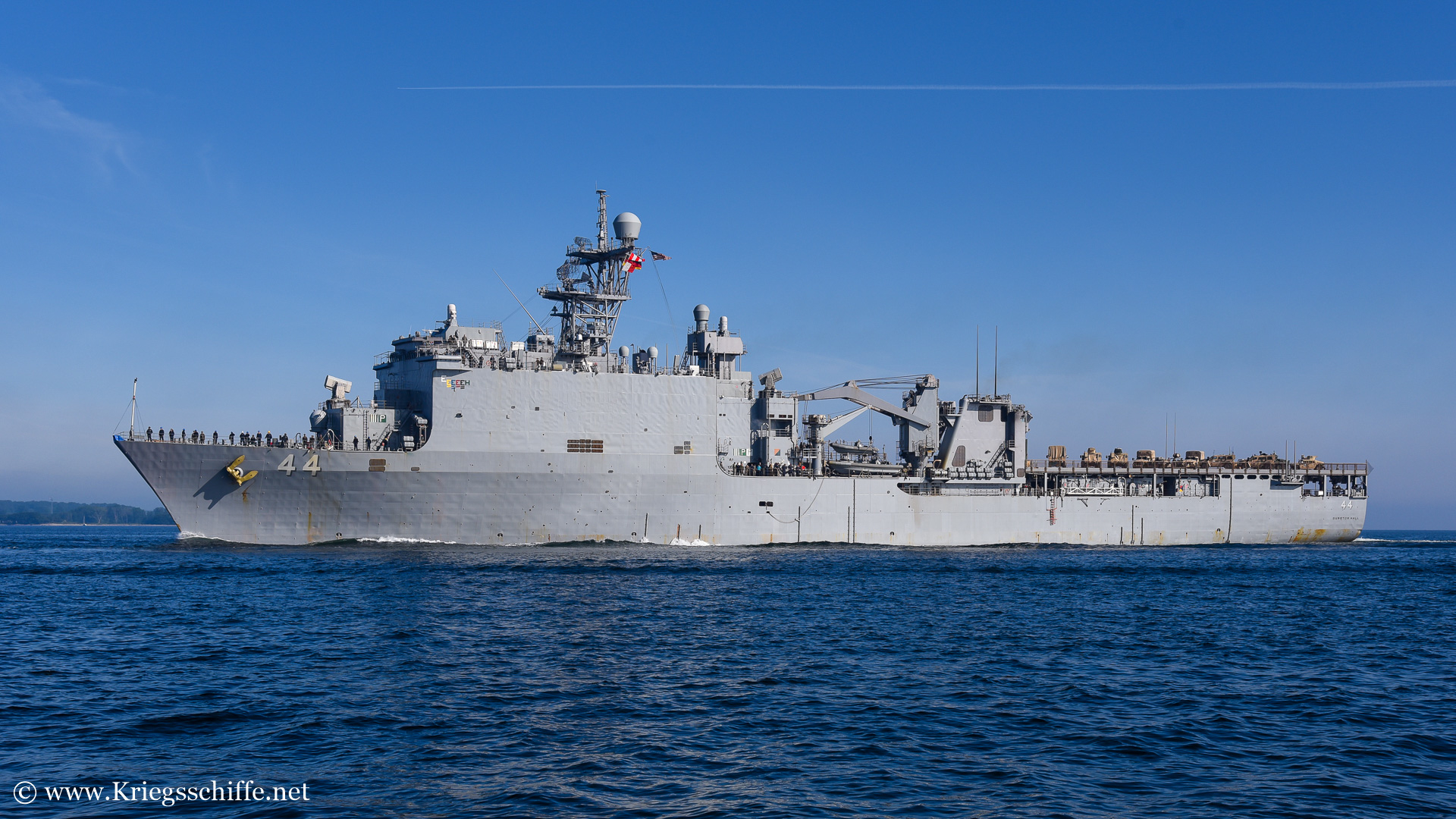

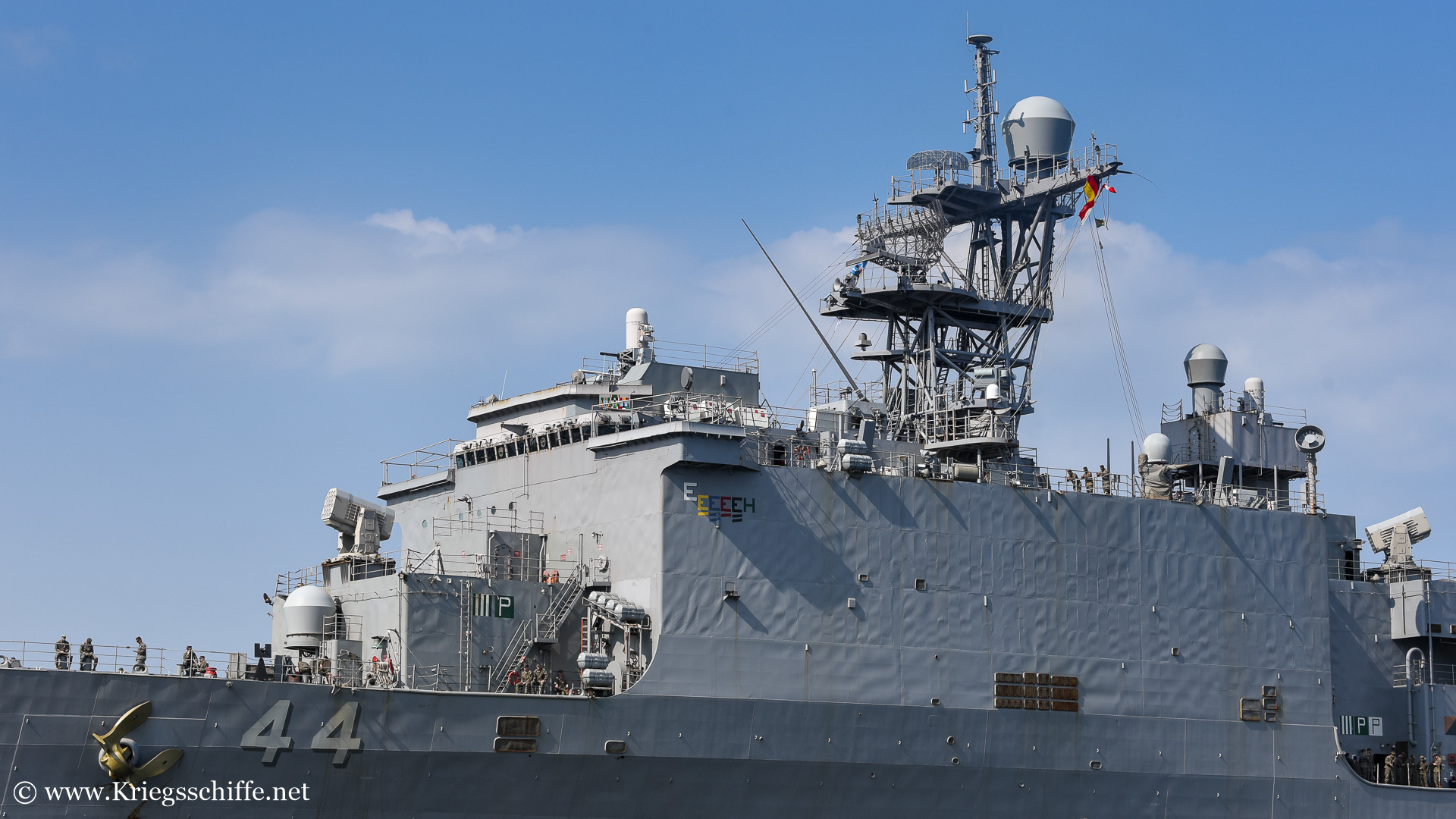

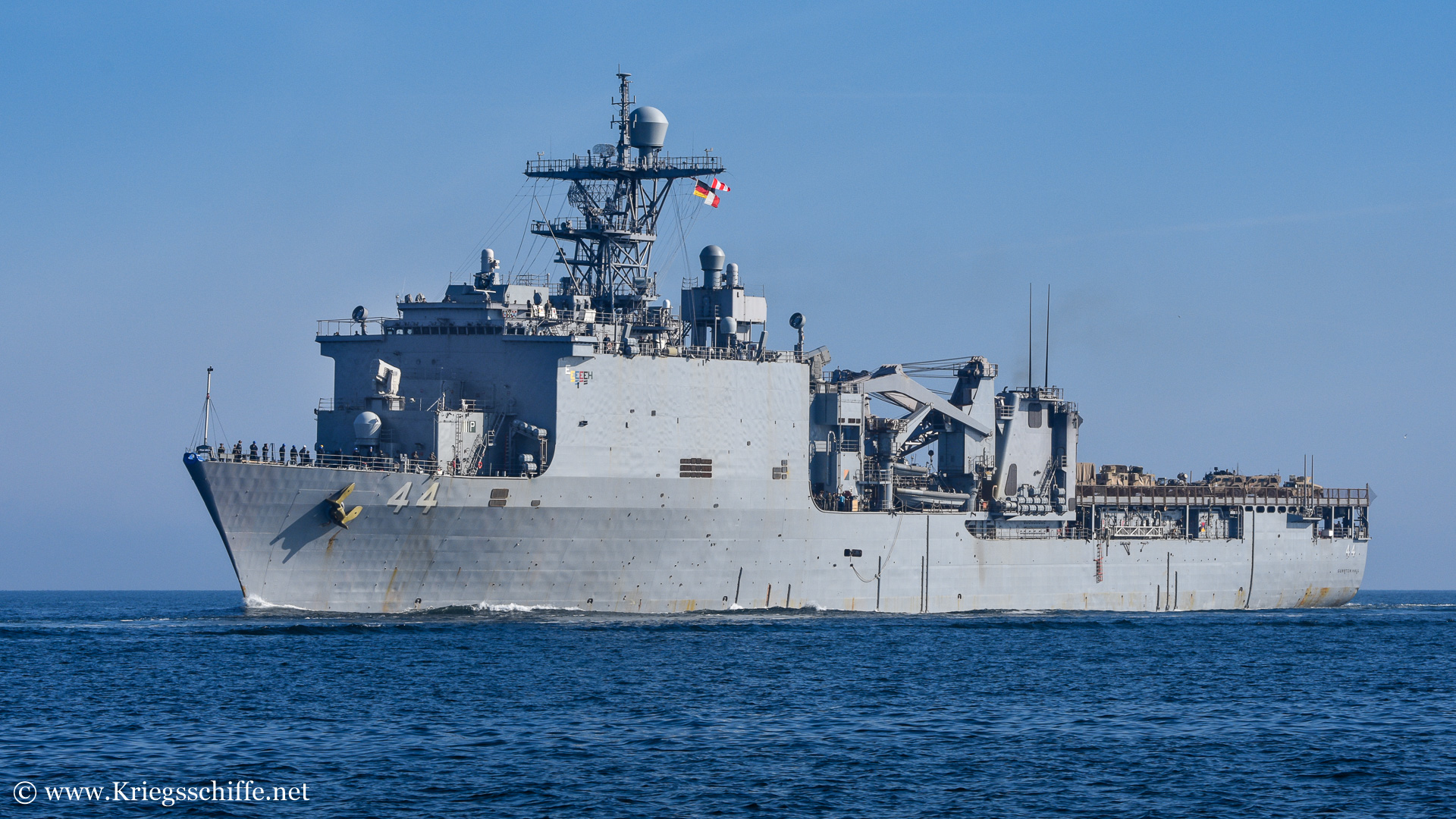

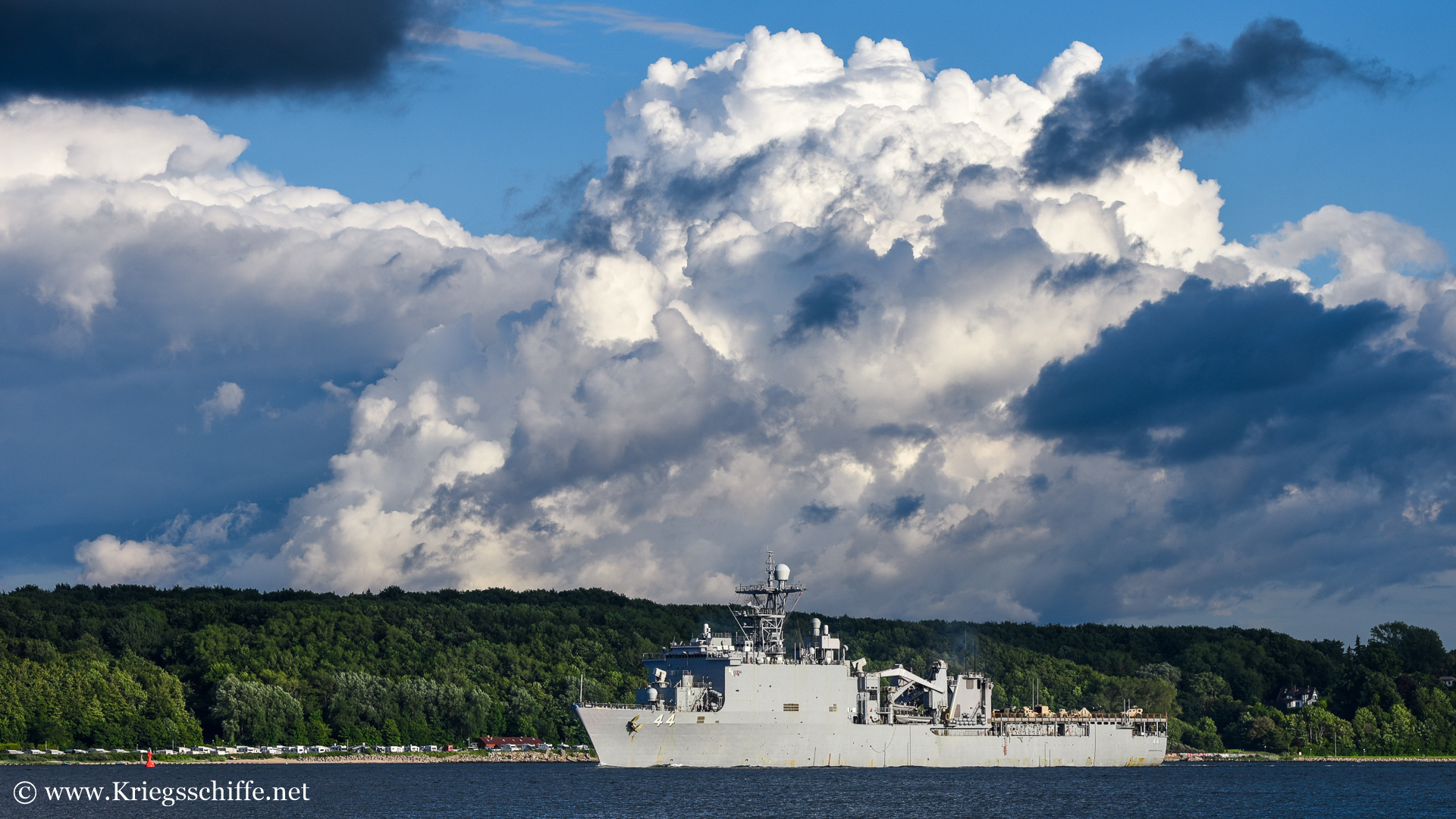

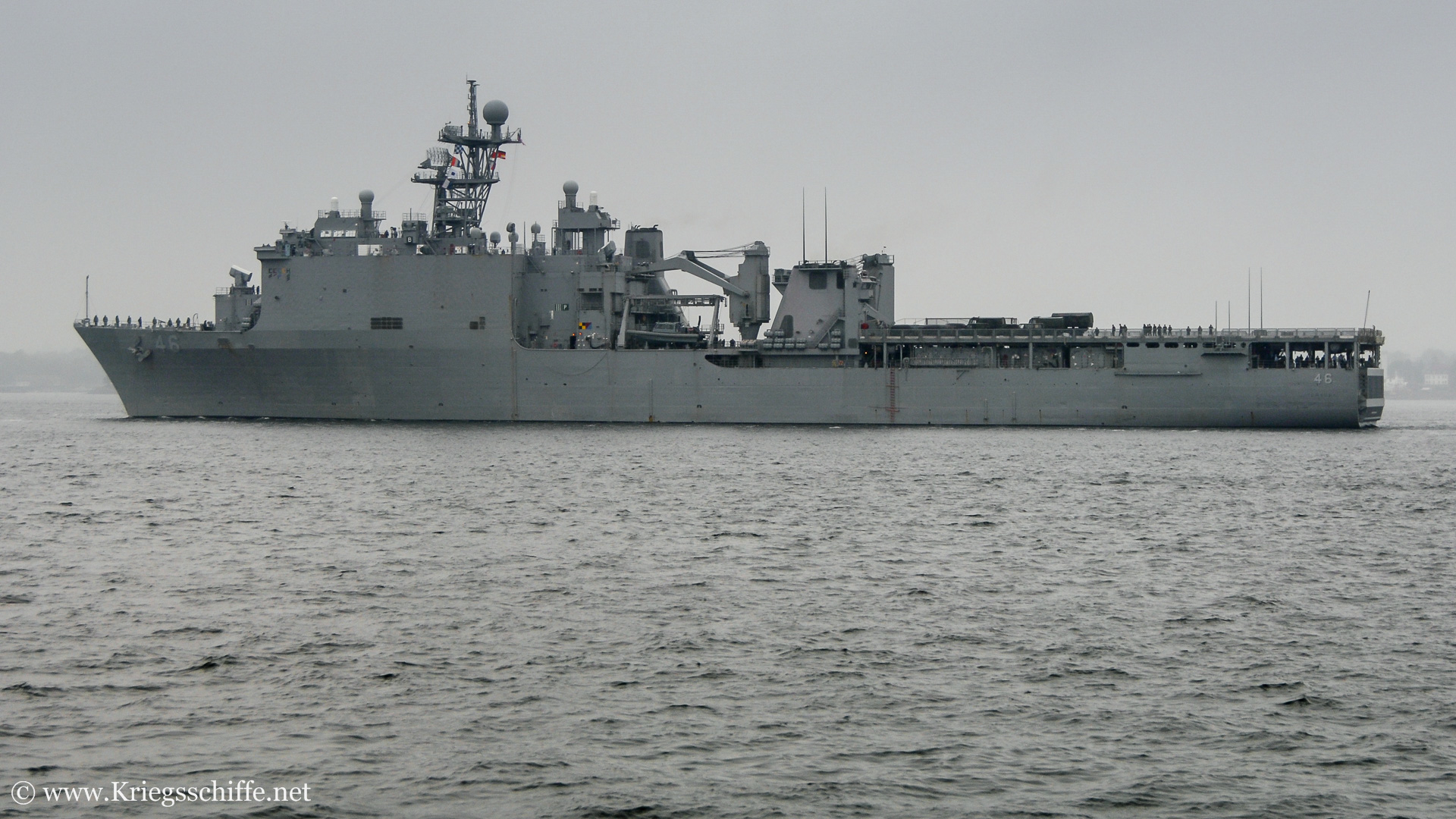

Fotos L 44 ‘Gunston Hall’ (2022)










Fotos
Literatur
- “Das Allroundtalent der US Navy”, Navy Ops 03/2022, S. 22-29
Ähnliche Schiffe

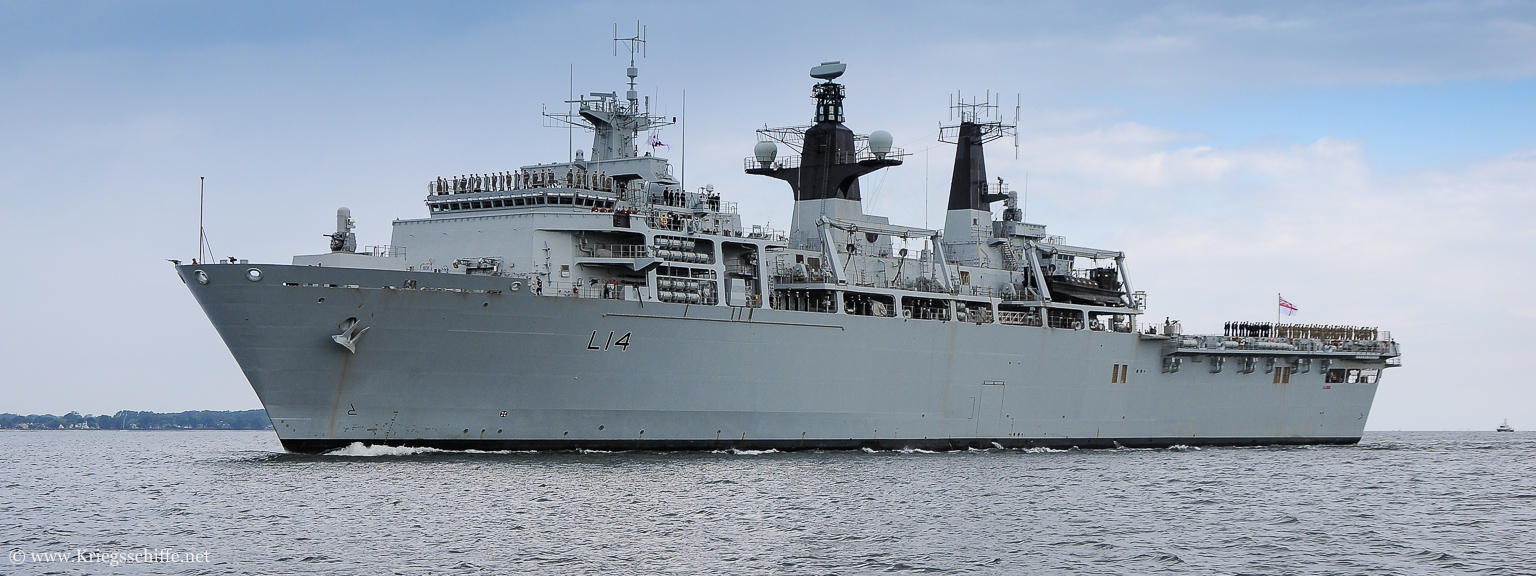

Britische LPD ‘Albion’ Klasse
