(‘A’ Class)

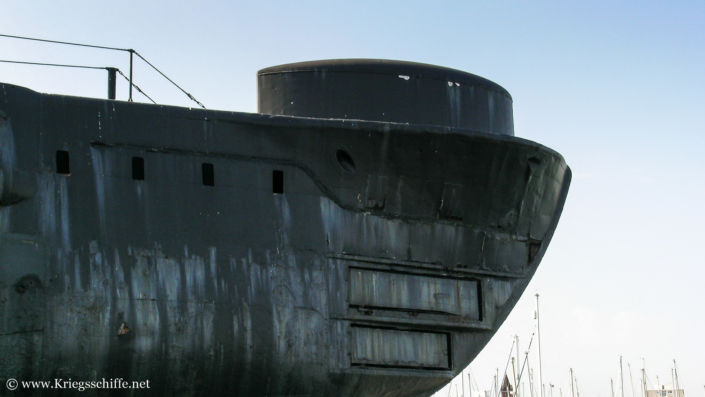

S 67 ‘Alliance’ (2008 – ‘Royal Navy Submarine Museum’, Gosport / GB)
Verdrängung über Wasser: | 1.370 ts | ||
Verdrängung unter Wasser: | 1.620 ts | ||
Länge: | 85,9 m | ||
Breite: | 6,8 m | ||
Tiefgang: | 5,5 m | ||
Besatzung: | 68 | ||
Tauchtiefe: | ca. 150 m |
Art: | Diesel-elektrisch | ||
Wellen: | 2x | ||
Leistung Dieselmotor: | 2x | 2.150 Ps = 4.300 Ps | |
Leistung Elektromotor: | 2x | 625 Ps = 1.250 Ps | |
Geschwindigkeit über Wasser: | 18,5 kn | ||
Geschwindigkeit unter Wasser: | 10 kn | ||
Reichweite über Wasser: | 10.500 nm bei 11 kn | ||
Reichweite unter Wasser: | 90 nm bei 3 kn | (bzw. 36 Stunden) | |
Treibstoffvorrat: | 213 t |
Radar: | 1x | ? | |
Sonar: | 1x | Type 186 | |
1x | Type 187 | ||
1x | Type 197 | ||
Schlepp-Sonar: | – | ||
Sehrohr: | 1x | CK14 – Navigationssehrohr | (9,5 Inch, Binokular) |
1x | CH66 – Angriffssehrohr | (7,5 Inch, Monokular) |
ESM: | – |
Torpedorohre Bug: | 4x | 533 mm | (Torpedo: 10x Mk 8, Mk 23) |
Torpedorohre Heck: | 2x | 533 mm | (Torpedo: 6x Mk 8, Mk 23) |
Sonstiges: | Minenlegekapazität | (bis zu 26 Minen ‘Mark V’ anstelle der Torpedos) |
Beschreibung
Die Hochsee-U-Boote der ‘Amphion‘ Klasse, oder auch ‘A’ Klasse genannt, wurden dazu entworfen, um im Pazifikkrieg eingesetzt zu werden. Es wurde dementsprechend auf eine große Reichweite, hohe Geschwindigkeit und gute Lebensbedingungen an Bord Wert gelegt. Jedoch wurden nur zwei Boote vor Ende des Krieges fertiggestellt und schließlich zahlreiche Bauaufträge noch vor Baubeginn storniert.
Mit Beginn des Kalten Krieges änderte sich ihre Hauptaufgabe von der Bekämpfung von Oberflächenzielen zur Jagd auf sowjetische U-Boote. Zu diesem Zweck wurden die Boote ab Mitte der 1950er Jahre umfassend umgebaut. Der Rumpf bekam eine neue, stromlinienförmige Verkleidung und die Rohrwaffen wurden bei vielen der Einheiten ausgebaut. Alles mit dem Ziel, dass die Boote unter Wasser schneller und leiser werden. Das äußere Erscheinungsbild änderte sich vollständig.
Modernisierungen
- nach 1945:
- Schnorchel Mast eingebaut
- neues Radar
- neues Nachtsicht-Periskop
- 1955 – 1960:
- neue Stromlinienförmige Hülle und Turmverkleidung
- externe Torpedorohre entfernt , Bordgeschütze entfernt
- neue Sonargeräte
bei Indienststellung | ab 1960 | |
Verdrängung: | 1.590 ts | 1.620 ts |
Besatzung: | 61 | 68 |
max. Geschwindigkeit unter Wasser: | 8 kn | 10 kn |
Torpedorohre intern: | 4x 533 mm (Bug) 2x 533 mm (Heck) | 4x 533 mm (Bug) 2x 533 mm (Heck) |
Torpedorohre extern: | 2x 533 mm (Bug) 2x 533 mm (Heck) | – |
Torpedos: | Mk 8 | Mk 8, Mk 23 |
Bordgeschütze: | 1x 102 mm (Mk XXII) 1x 20 mm (Mk VII) | – (nicht bei allen Booten) |
Radar: | Type 267MV | ? |
Sonar: | Type 138 | Type 186 Type 187 Type 197 |
Einheiten
- 46 Einheiten insgesamt geplant
- 2 Einheiten vor Kriegsende fertiggestellt
- 14 Einheiten nach Kriegsende fertiggestellt
- 2 Einheiten auf Kiel gelegt, aber nicht mehr fertiggestellt.
- 28 Einheiten storniert
Kennung | Name | Bauwerft | Kiellegung | Stapellauf | Indienst | Außerdienst | Verbleib |
---|---|---|---|---|---|---|---|
S 67 (P 417) | Alliance | Vickers, Barrow-in-Furness | 13.03.1945 | 28.07.1945 | 14.05.1947 | 1973 * | Seit 06/1981 Museum in Gosport, GB |
* Von 1973 bis August 1979 stationäres Trainingsboot in Gosport, GB.
Fotos
Literatur
- “Royal Navy Submarine Owners’ Workshop Manual, ‘A’ class – HMS Alliance” von Peter K. Goodwin / J H Haynes & Co Ltd, Mai 2015
- “Anatomy of the Ship, Submarine Alliance” von John Lambert / Naval Institute Press, July 1986
(Achtung, beide genannten Bücher enthalten nur sehr wenig Informationen über die Radar- und Sonaranlagen der Boote, sowie diesbezügliche Umrüstungen. Es handelt sich in diesem Fall ausdrücklich um keine Empfehlung von mir, sondern um eine Aufzählung möglicher Quellen allgemeiner Art.)
