Beschreibung
RAM = Rolling Airframe Missile
- RIM-116 -Lenkflugkörper +
- dazugehörige Ausrüstung +
- Mk 49 -Starter / Guided Missile Launching System (GMLS)
= Mk 31 -System/ Guided Missile Weapon System (GMWS)
Versionen
| VARIANTE | RIM-116A | RIM-116B | RIM-116B-1 | RIM-116C | RIM-116E |
| Block | Block 0 | Block 1 | Block 1A | Block 2 | Block 2B |
| IOC | 1992 | 2000 | 2006 | 2015 | 2024 |
| Zielfindung* | passiv – RF | passiv – RF und/oder IR |
passiv – RF und/oder IR |
passiv – RF und/oder IR |
passiv – RF und/oder IR |
| Geschwindigkeit | Mach 2.0+ | Mach 2.0+ | Mach 2.0+ | Mach 2.0+ | Mach 2.0+ |
| max. Reichweite | 10 km | 10 km | 10 km | 15 km | 15 km |
| max. Höhe | 6.100 m | 6.100 m | 6.100 m | 8.100 m | 8.100 m |
| Gewicht | 74,4 kg | 74,4 kg | 74,4 kg | 88,2 kg | 88,2 kg |
| Länge | 2,83 cm | 2,83 m | 2,83 m | 2,88 m | 2,88 m |
| Durchmesser | 12,7 cm | 12,7 cm | 12,7 cm | 15,9 cm | 15,9 cm |
| Spannweite | 44,5 cm | 44,5 cm | 44,5 cm | 32,2 cm | 32,2 cm |
| Bemerkung | Basisversion | Zielfindung jetzt vollständig über IR möglich | HAS-Software Update für Block 1 Flugkörper (Helicopter, Aircraft, and Surface targets) |
verbesserte Agilität, neuer Raketenmotor, Radarsucher modernisiert |
missile-to-missile link, neuer Infrarot-Suchkopf |
* RF = Radio Frequency, IR = Infrared
Startgeräte
-
2023, Sea-RAM

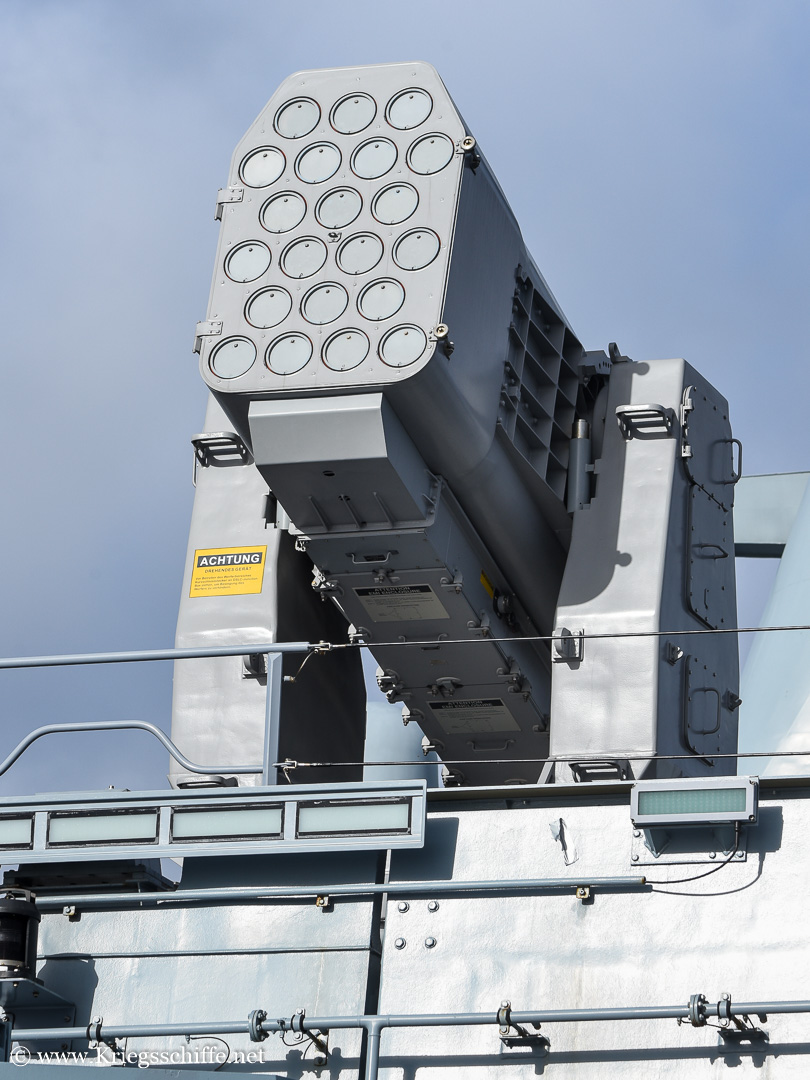

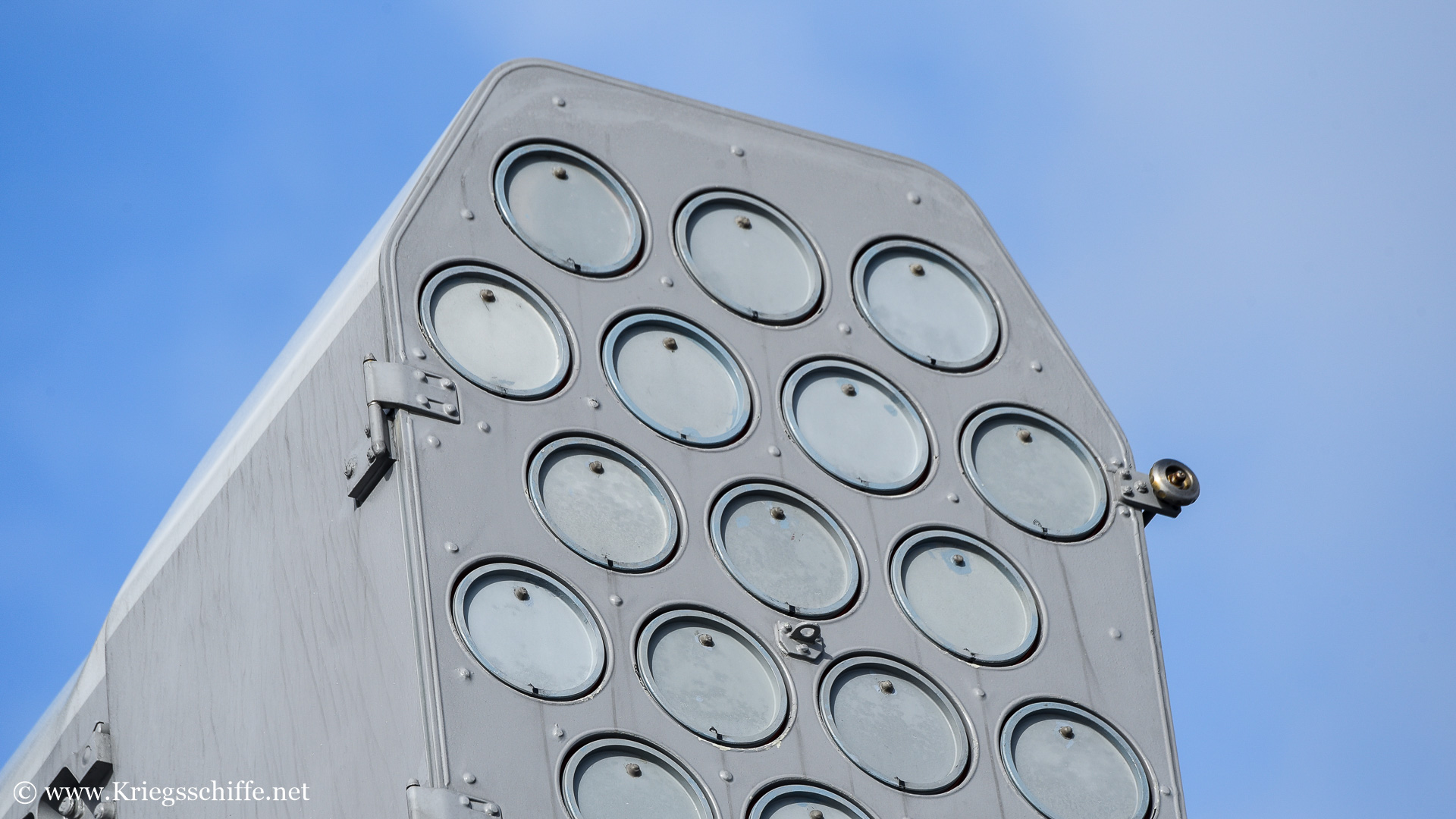

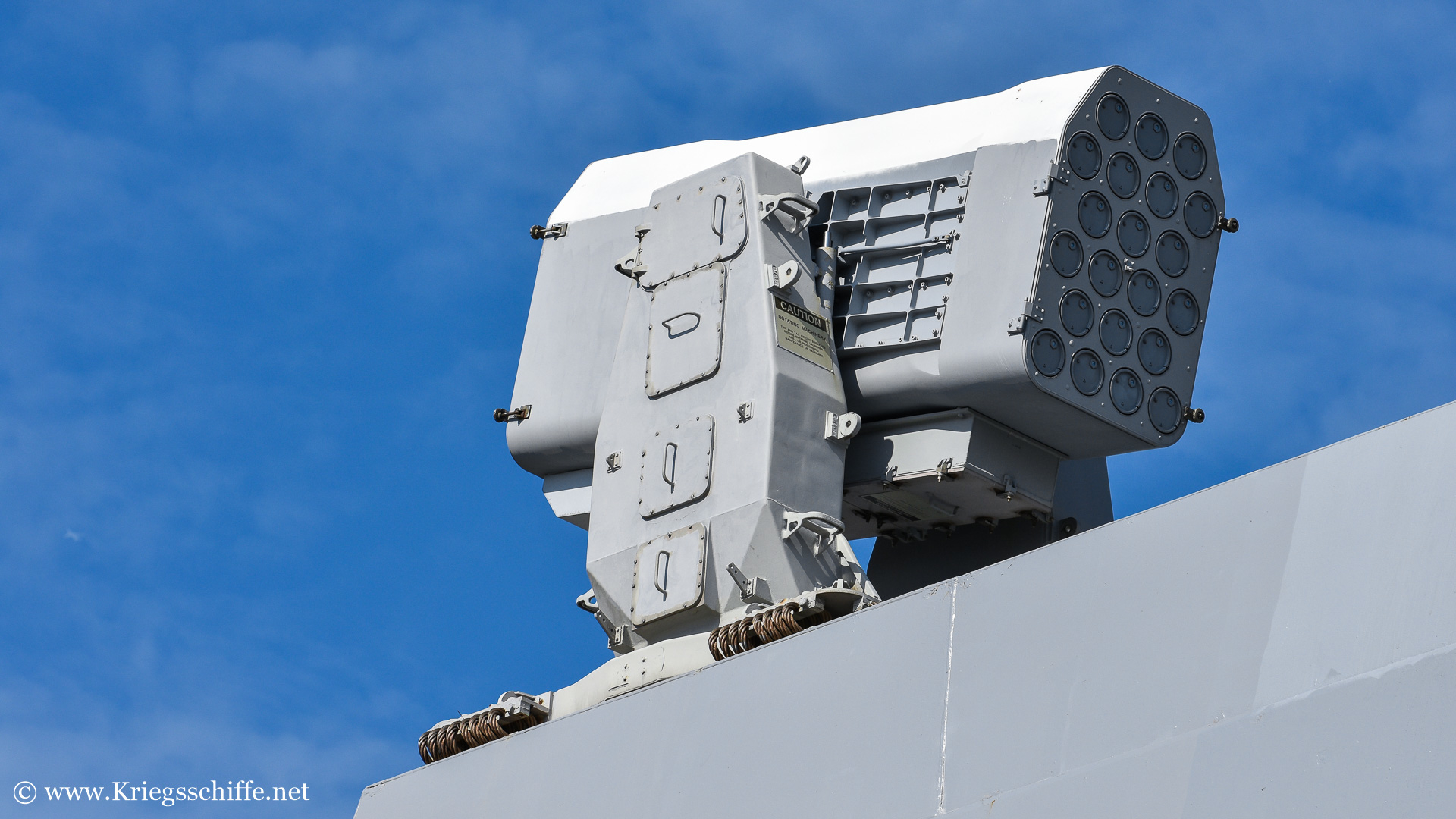

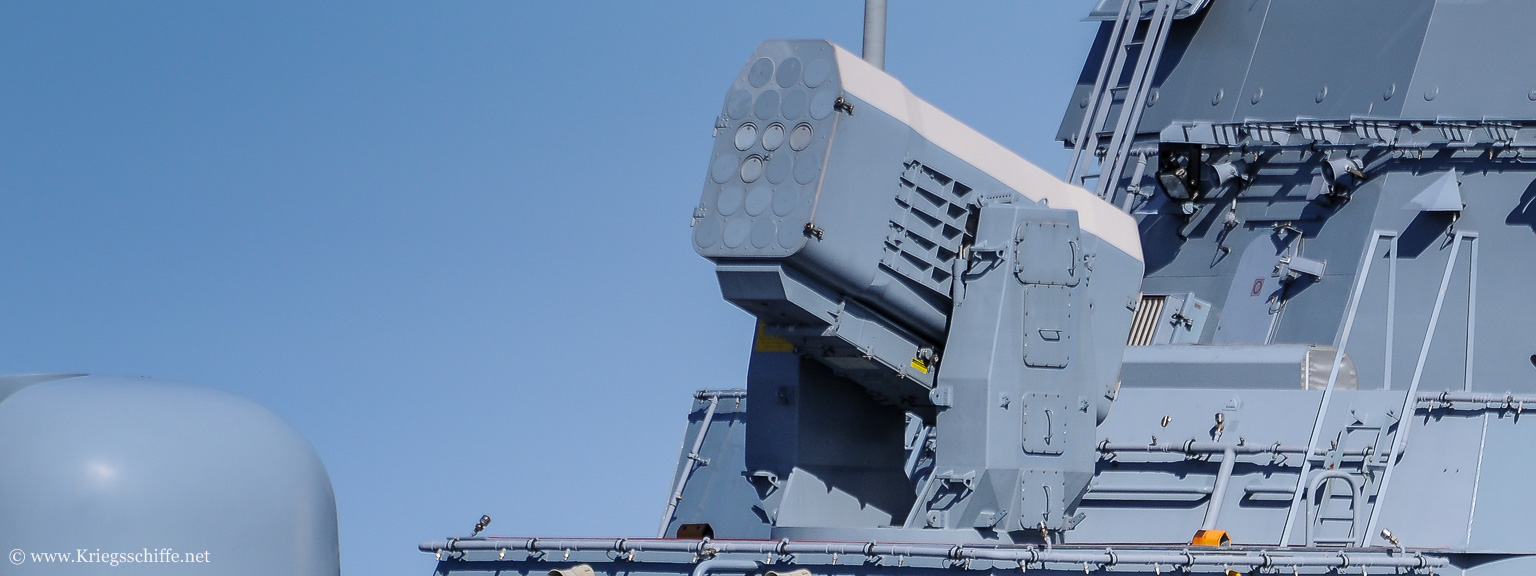

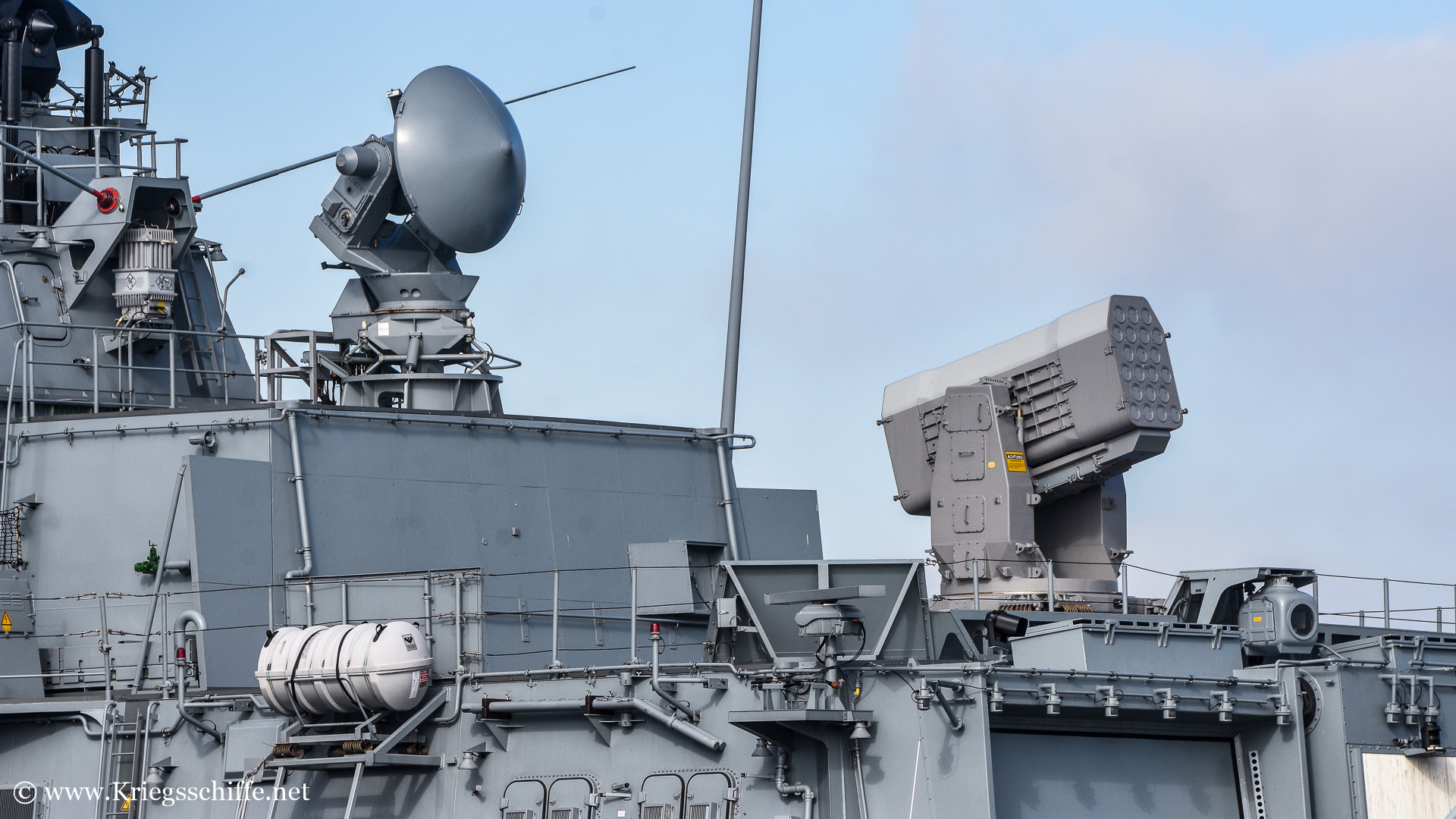

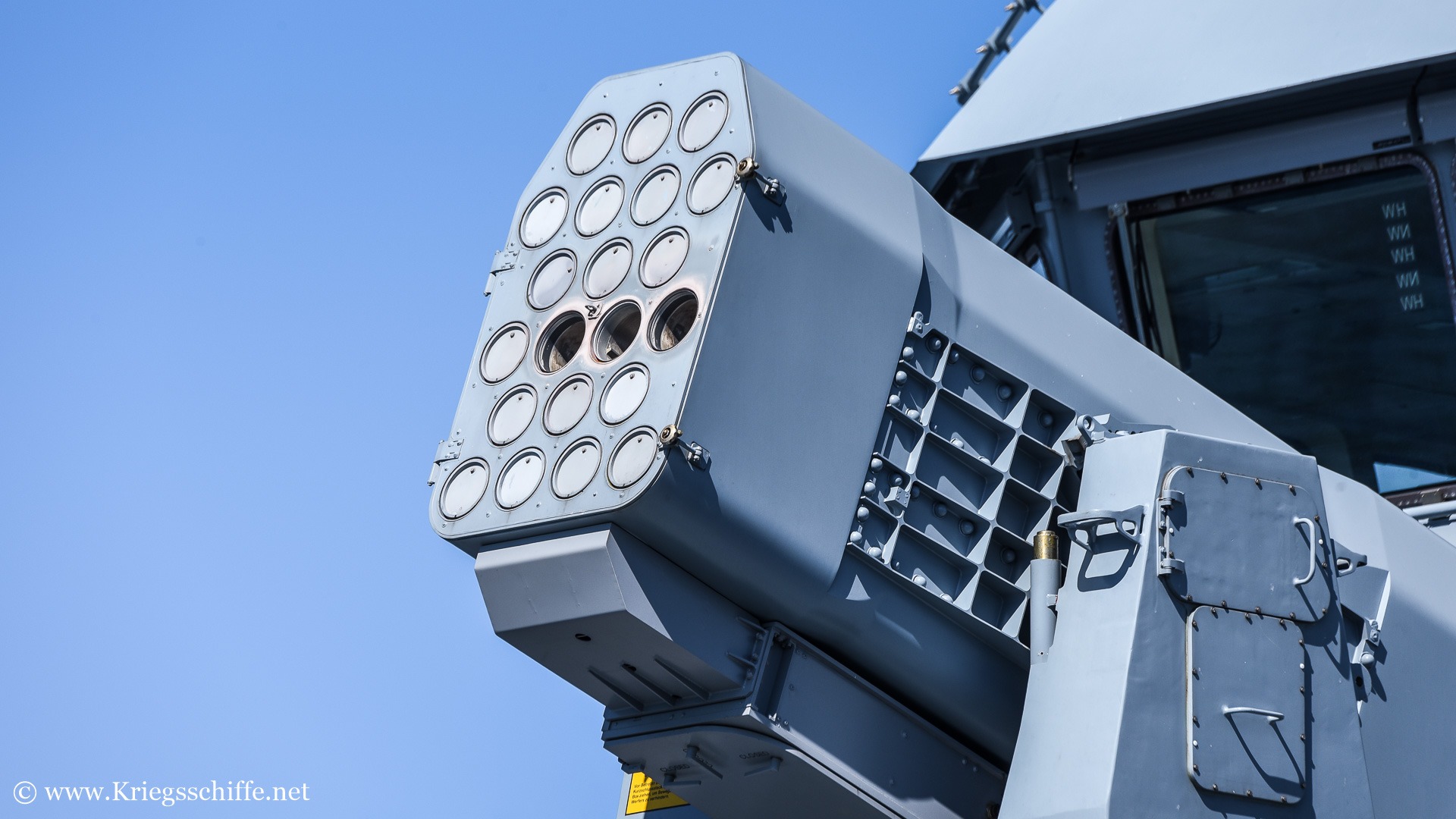

Mk 49 GMLS (nur der Launcher = Mk 144 – Block 0, 1 oder 3)
- Standardversion – 21 Flugkörper

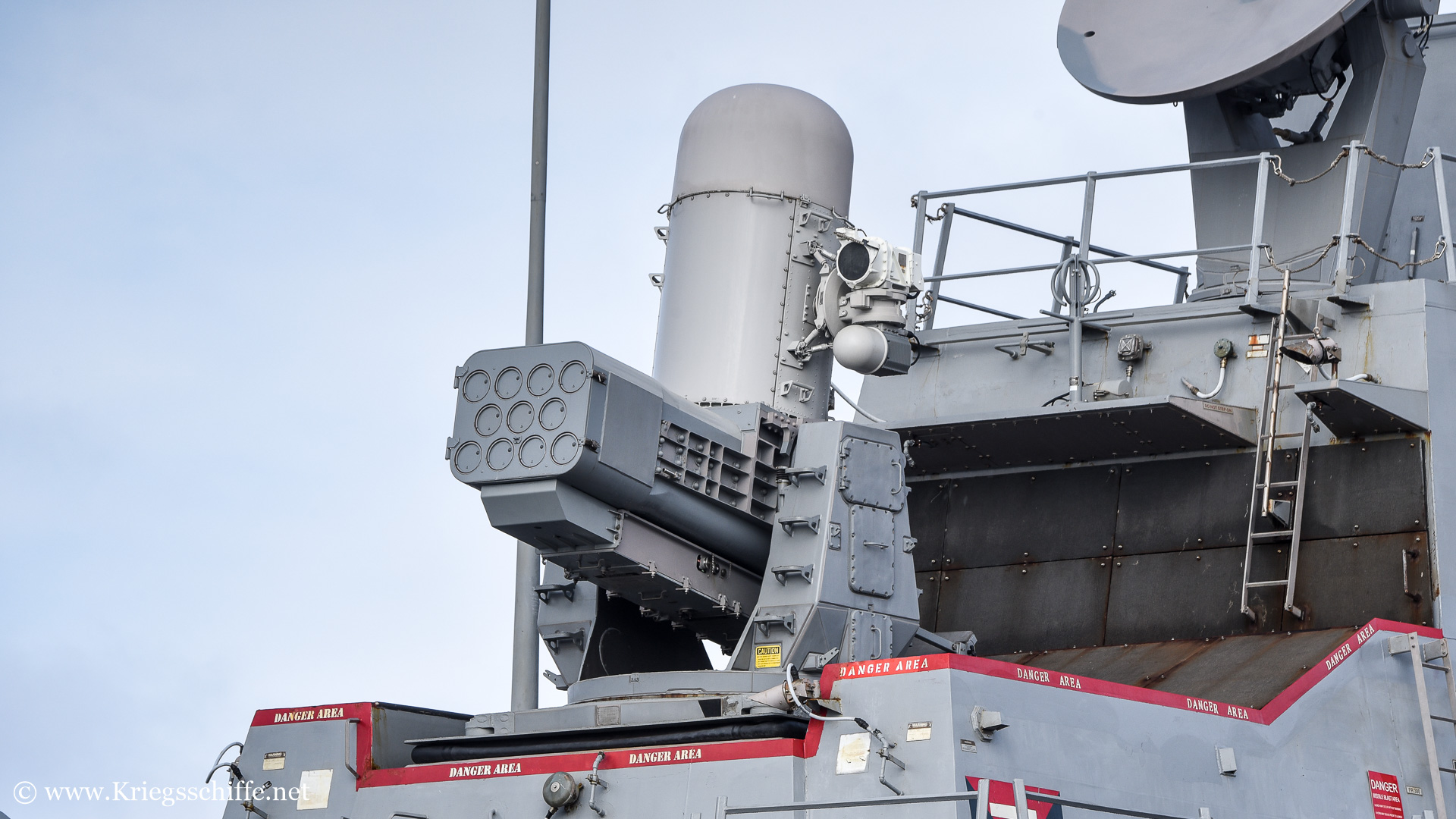

- Mk 15 Mod 31 ‘Sea-RAM’
- Ortungs- und Feuerleitelektronik von Phalanx Block 1B – 11 Flugkörper.
Bisher nur bei der US-Navy.
- Ortungs- und Feuerleitelektronik von Phalanx Block 1B – 11 Flugkörper.
- RALS (RAM Alternate Launching System)
- Deutsch-dänische Entwicklung, nur ein Prototyp.
Leichter als der Mk 49 Starter – 10 Flugkörper.
- Deutsch-dänische Entwicklung, nur ein Prototyp.
Es gab auch Überlegungen RAM u. a. durch die Startsystem Mk 29 (für ‘Sea Sparrow’) und Mk 13 (für ‘SM-1’) abzufeuern.
Die Entwicklungen wurden jedoch frühzeitig wieder eingestellt.
