SMART-L (2018 – FFG ‘Sachsen’ Klasse)
Beschreibung
SMART-L (= Signaal Multibeam Acquisition Radar for Targeting) ist ein 3D-Überwachungsradar für große Entfernungen der Firma Thales Naval Nederland. Das L stand für das L-Band (heute D-Band), also dem Frequenzbereich in dem das Gerät arbeitet.
Es ist in der Lage, 1.000 Luftziele in einer Entfernung von bis zu 400 km gleichzeitig zu verfolgen. Aufgrund seiner hohen Sendeleistung ist das SMART-L auch in der Lage Luftziele mit sehr kleiner effektiver Reflektionsfläche zu orten, wie z. B. Stealth-Flugzeuge und kleine Flugkörper. Dies jedoch erst in deutlich niedriger Entfernung. Des Weiteren kann es zusätzlich bis zu 100 Seeziele verfolgen.
Seit 2008 wird auch die verbesserte Version “S1850M” eingesetzt. Diese hat eine ca. 7 % höhere Reichweite. Die Entwicklung fand in Zusammenarbeit mit BAE Systems statt.
Die Weiterentwicklung SMART-L MM/N (Multi Mision/Naval) kann effektiv für eine frühzeitige Warnung vor ballistischen Flugkörper eingesetzt werden (Ballistic Missile Defence, BMD) mit einer Reichweite von bis zu 2.000 km.
Versionen
- SMART-L
- S1850M – mit BAE-Systems entwickelte Version, 7% größere Reichweite
- SMART-L MM/N – seegestütze Version (Naval), zur Abwehr ballistischer Raketen (ehemals SMART-L EWC)
- SMART-L MM/F – landgestütze Version (Fix), zur Abwehr ballistischer Raketen
- SMART-L MM/D – landgestütze Version, mobil (Deployable), zur Abwehr ballistischer Raketen
SMART-L | S1850M | SMART-L MM/N | SMART-L MM/F | SMART-L MM/D | |
Im Einsatz seit: | 2002 | 2008 | 2018 | 2018 | – |
Umgebung: | See | See | See | Land | Land |
Technik: | PESA | PESA | AESA | AESA | AESA |
Reichweite Seeziele: | 60 km | 60 km | 60 km | – | – |
Reichweite Luftziele: | 400 km | 430 km | 480 km | 480 km | 400 km |
Reichweite BMD: | – * | – | 2.000 km | 2.000 km | 1.000 km |
Tracking-Kapazität: | 1.000 Ziele | 1.000 Ziele | 1.000 Ziele | 2.000 Ziele | 2.000 Ziele |
* Über ein Software Upgrade (ELR/Extended Long Range) auch 2.000 km
Nutzer
Land | Klasse | Einsatz seit: | Anzahl | Version |
Niederlande | FFG ‘De Zeven Provinciën’ |
2002 |
4 | SMART-L / ELR * |
Deutschland | FFG ‘Sachsen’ | 2004 | 3 | SMART-L |
Großbritannien | DDG ‘Daring’ |
2009 | 6 | S1850M |
Dänemark | FFG ‘Iver Huitfeldt’ | 2011 | 3 | SMART-L |
* ELR Update im Jahr 2018

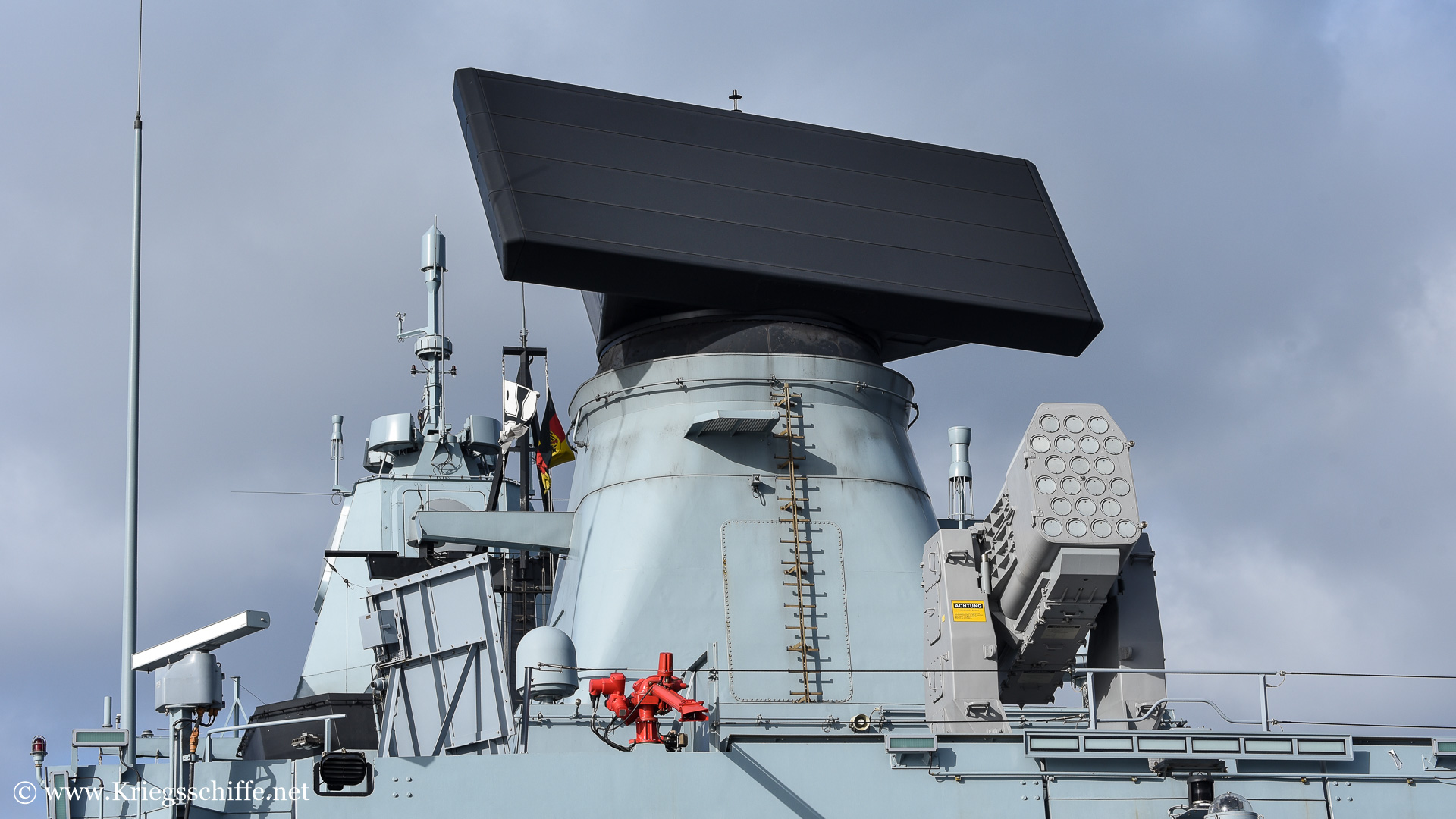

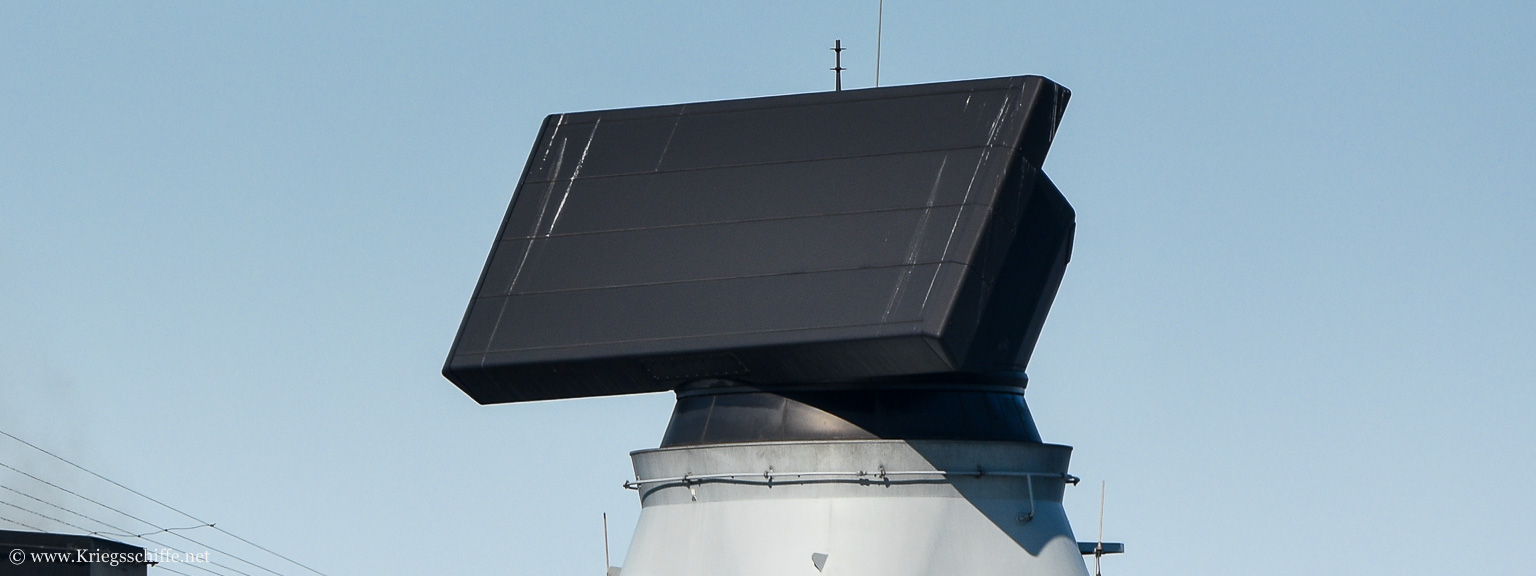

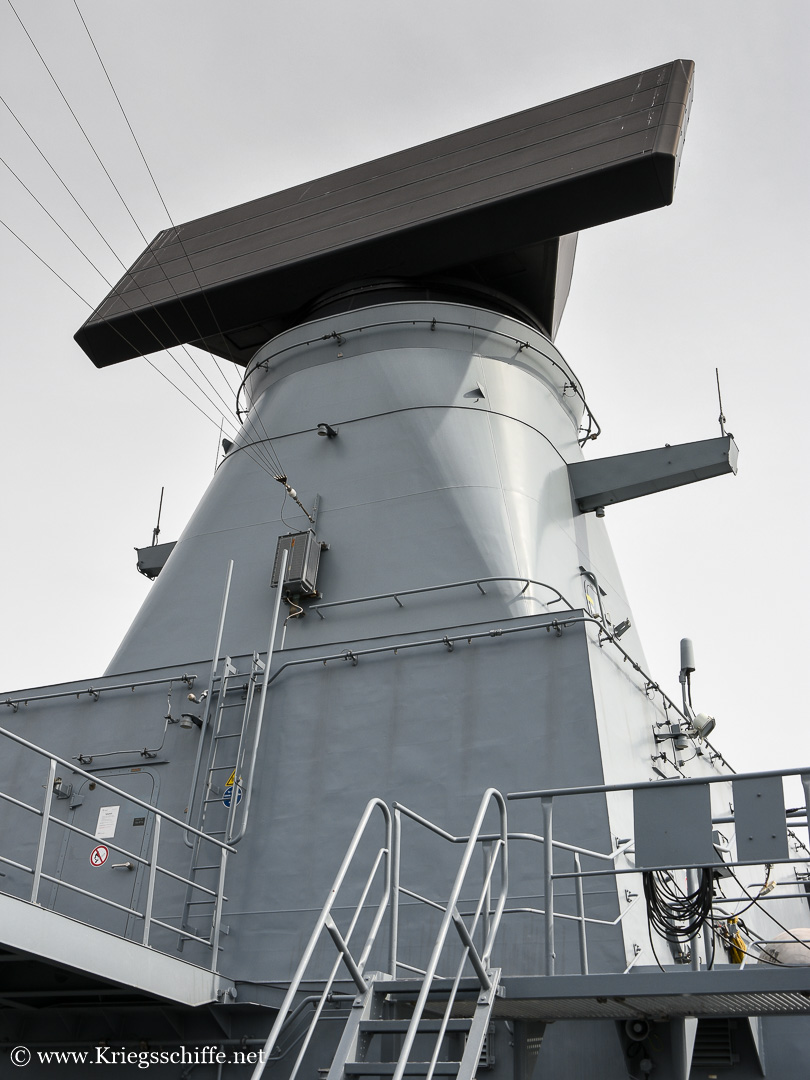

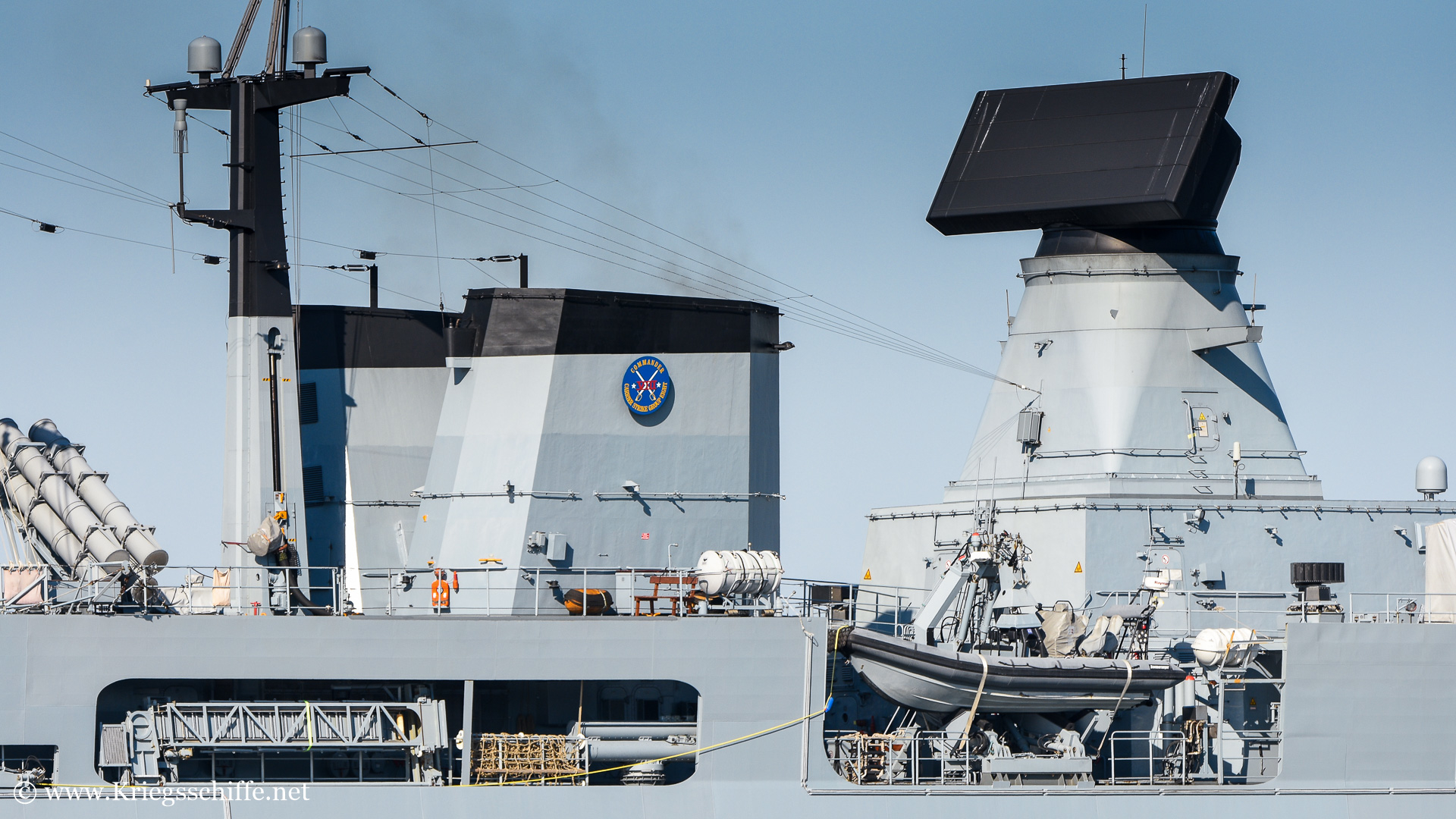

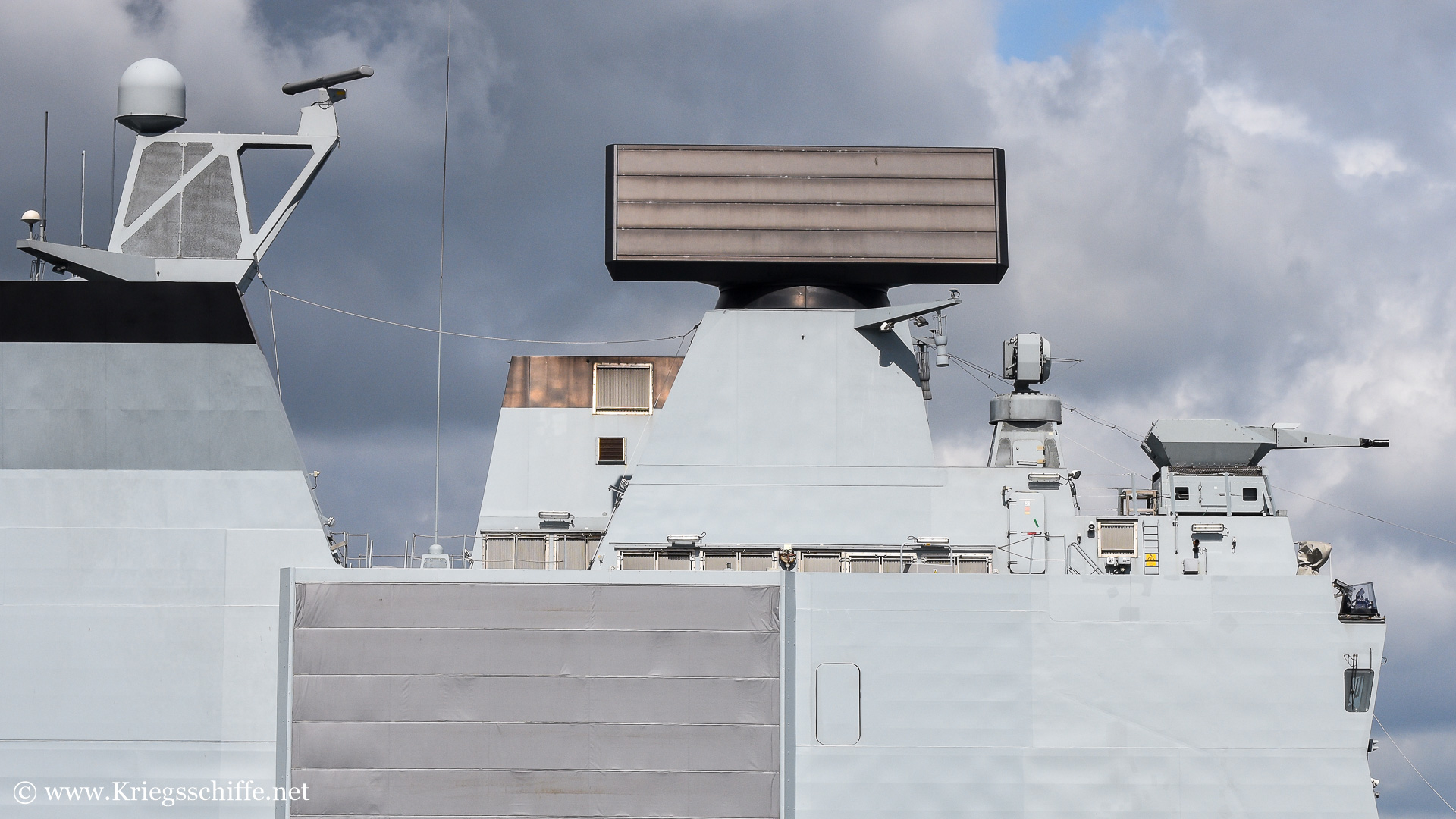

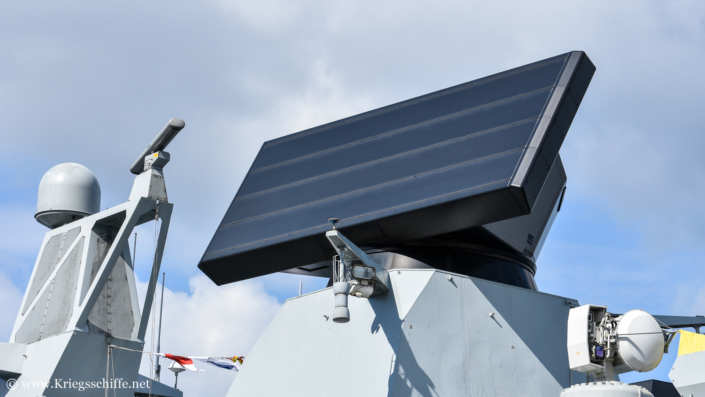

Fotos
Literatur
- Smart-L Extended Long Range, Marineforum 3-2015, S.43-45
