(Type 054A)
F 548 ‚Yiyang‘ (2015 – Kiel)
Typverdrängung: | 3.700 ts | ||
Höchstverdrängung: | 4.100 ts | ||
Länge: | 134,1 m | ||
Breite: | 16,0 m | ||
Tiefgang: | 5,0 m | ||
Besatzung: | 180 |
Art: | CODAD | (Combined Diesel and Diesel) | |
Wellen: | 2x | ||
Leistung Diesel: | 4x | 7.600 Ps = 30.400 Ps |
(Shaanxi ’16 PA6 STC‘)(Lizenzbau SEMT Pielstick) |
max. Geschwindigkeit: | 27 kn | ||
Reichweite: | 3.800 nm bei 18 kn |
Nav.-Radar: | 2x | RM-1290 |
(Racal) |
See-Radar: | 1x | Type 344 ‚Band Stand‘ | |
1x | Type 360 | ||
Luft-Radar: | 1x | Type 382 |
|
Rumpf-Sonar: | 1x | MGK-335 |
|
Schlepp-Sonar: | ? | (TAS) | |
? |
(VDS) Ab Einheit 18 und neuer ? | ||
Feuerleitradar: | 4x | Type 345 ‚Front Dome‘ | |
1x |
Type 347G ‚Rice Bowl‘ | ||
Elektrooptisch: | 1x | ? |
ESM: | ? |
Type 922-1 |
|
ECM: | ? | HZ-100 | |
Täuschkörper: | 2×18 | Type 726-4 | |
1x |
? |
(Torpedo Decoy) |
Geschütze: | 1×1 | PJ-26 100 mm /60 cal |
|
SSM: | 2×4 | YJ-83 | |
SAM: | 32x | HHQ-16 | |
ASW: | 2×6 | 240 mm Type 87 |
|
2×3 |
324 mm ASW-TT |
(Torpedo: YU-7) | |
CIWS: | 2×1 | Type 730 | (oder Type 1130) |
Sonstiges: | – |
Hubschrauber: | 1x | Kamov Ka-28 ‚Helix‘ oder | |
1x | Harbin Z-9C ‚Haitun‘ |
Beschreibung
Die Schiffe der FFG ‚Jiangkai II‘ Klasse (Type 054A) sind moderne Mehrzweckfregatten.
Ein Großteil der verwendeten Waffensysteme und elektronischen Anlagen beruht auf russischer Technologie.
Durch ihre HHQ-16 Flugkörper (Reichweite ca. 40 km) verfügen die Fregatten über gute Luftabwehr Fähigkeiten.
Über die dazugehörige Senkrechtstartanlage soll zusätzlich auch der Einsatz von Anti-U-Boot-Raketen (YU-8 ?) möglich sein.
Zur Zeit (Stand 01/2021) sind 31 Einheiten in Dienst gestellt, weitere im Bau.
Fotos

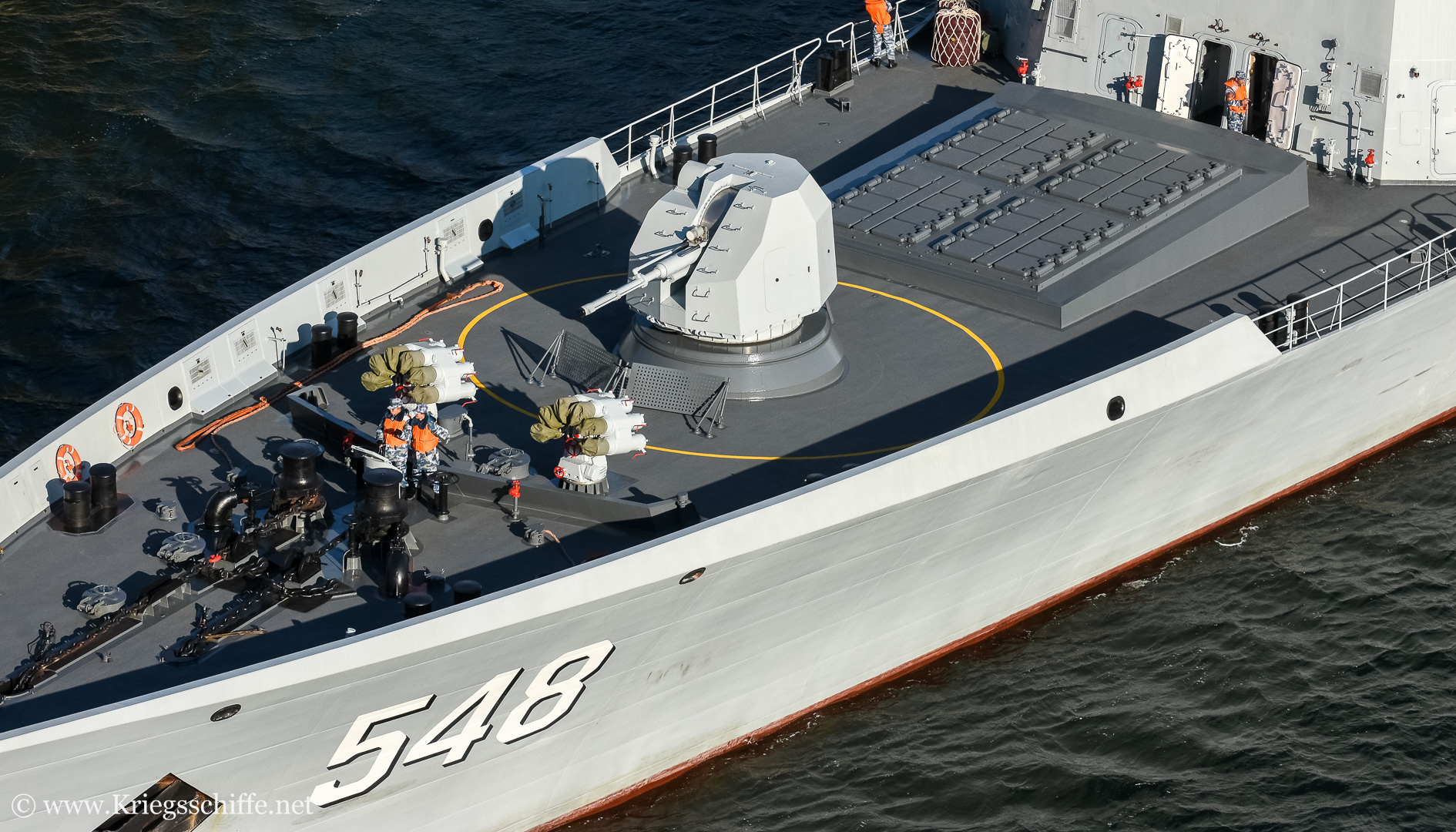

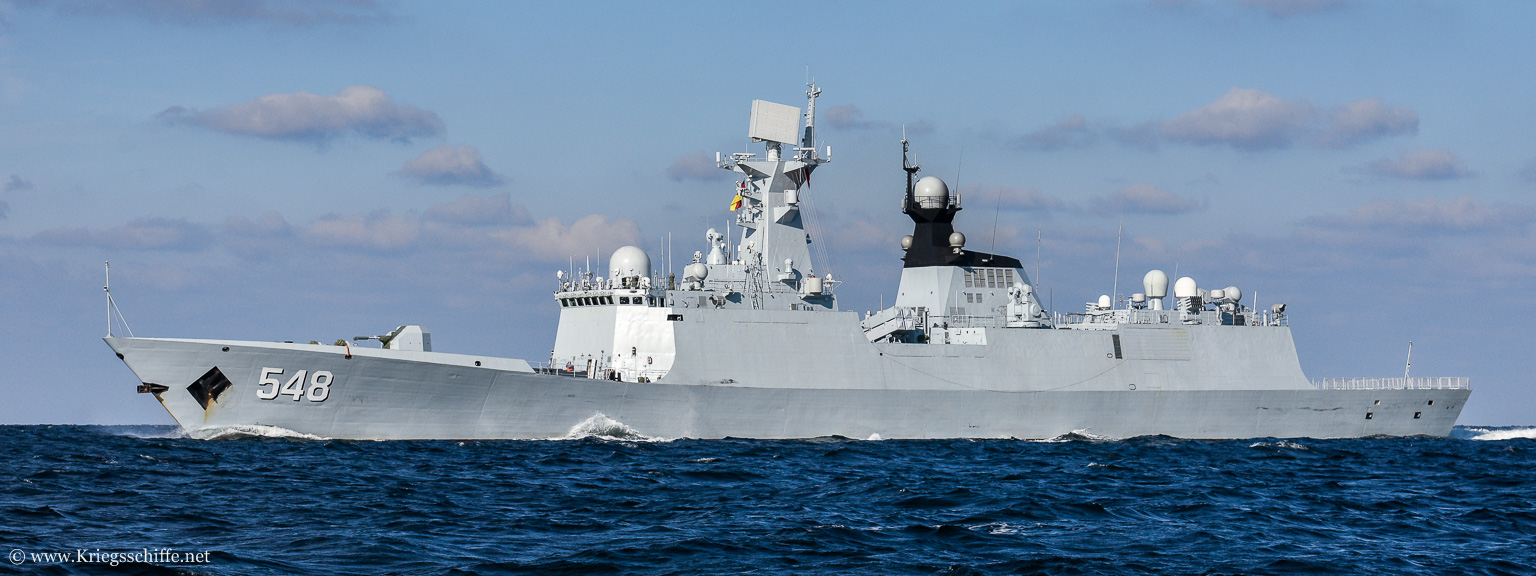

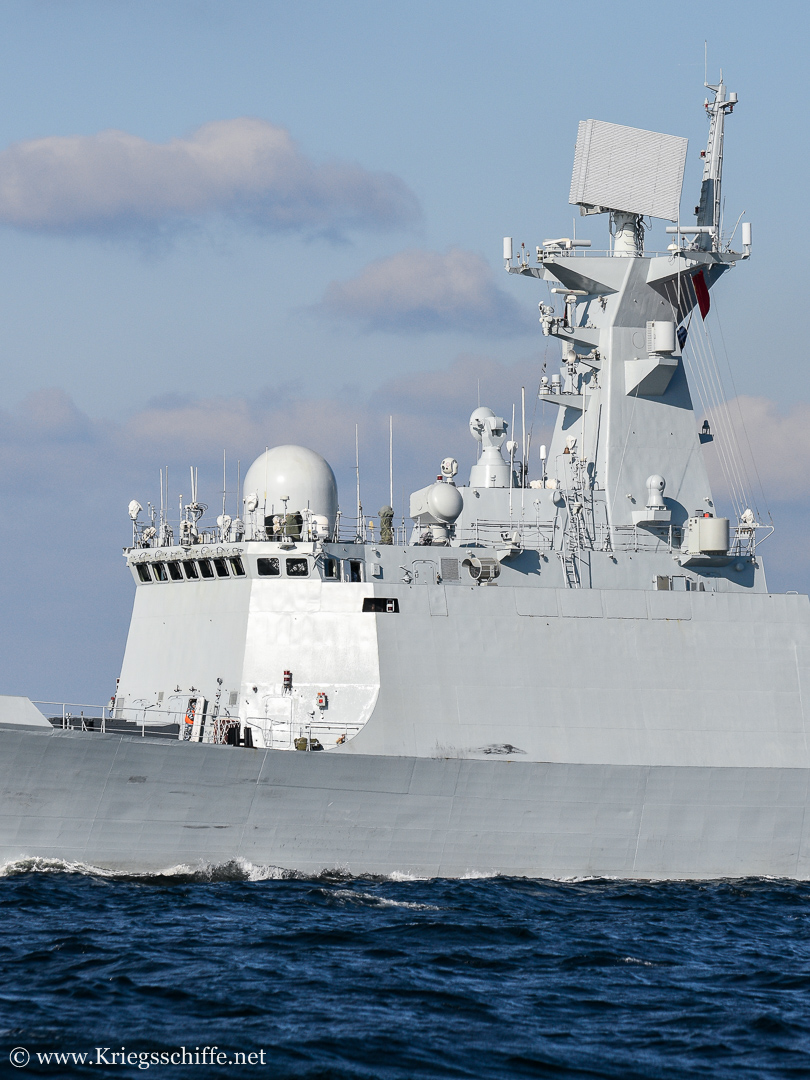

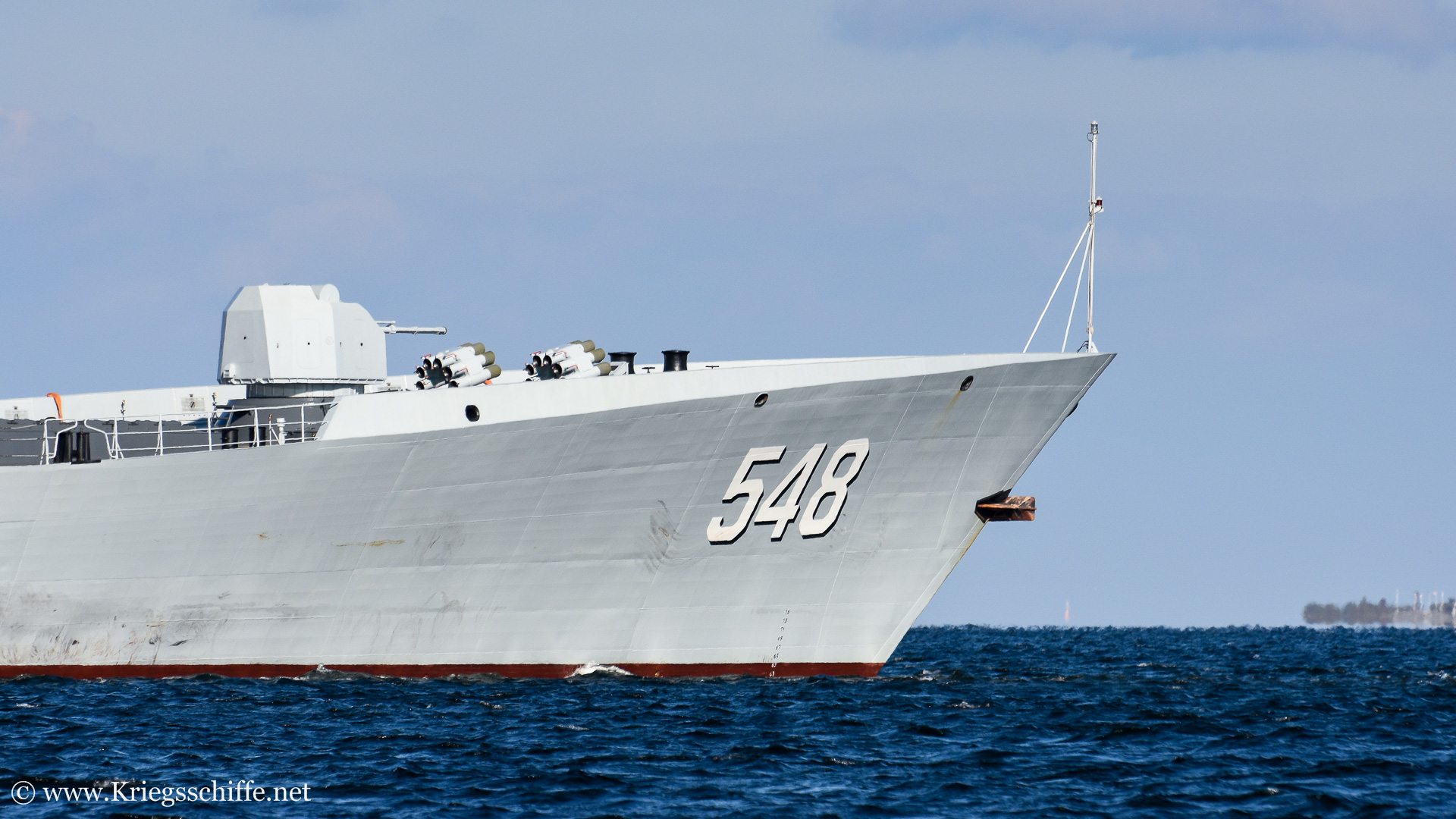

2015, F 548 'Yiyang' in Kiel
2015, F 548 'Yiyang' in Kiel
2015, F 548 'Yiyang' in Kiel

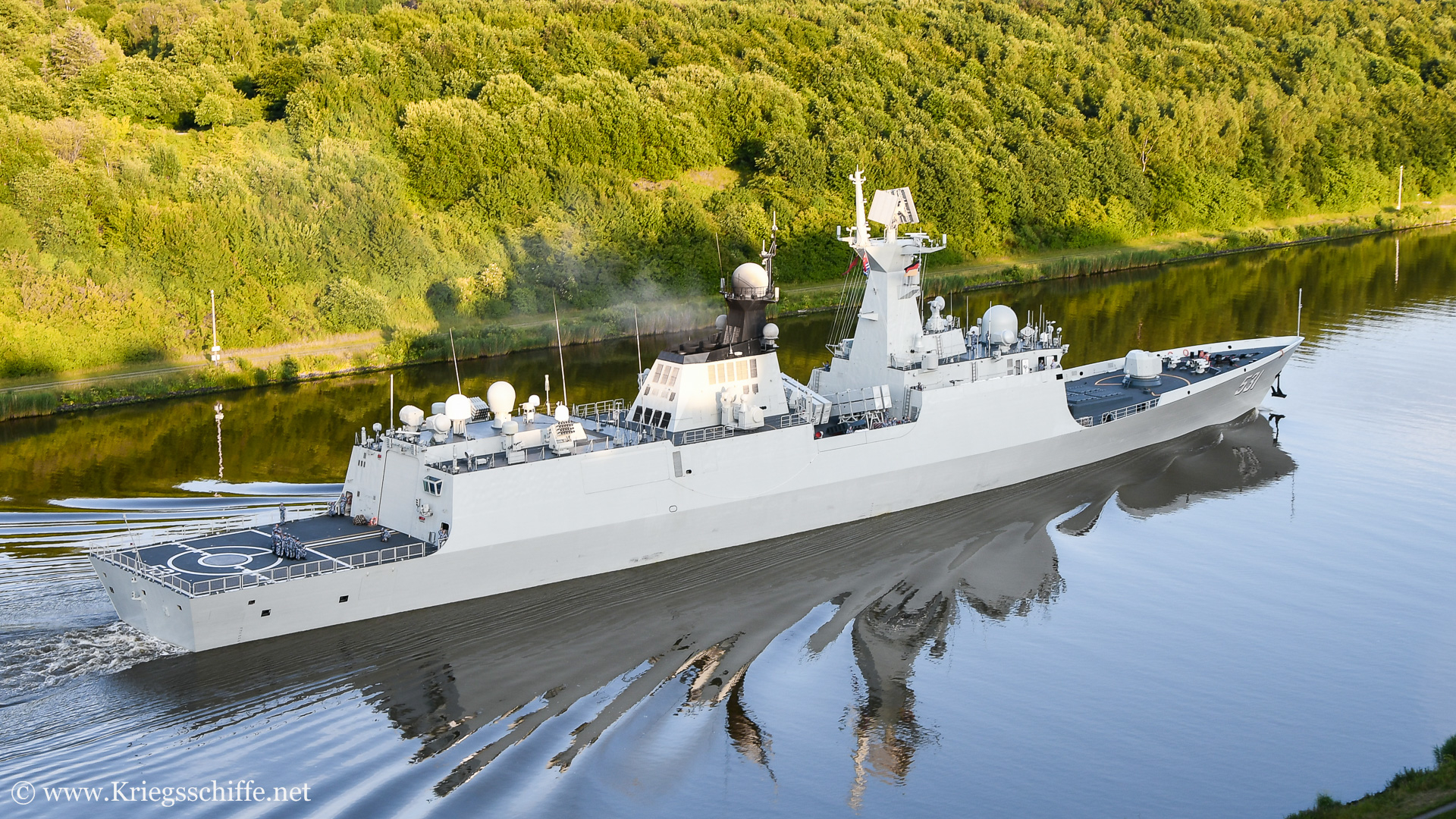

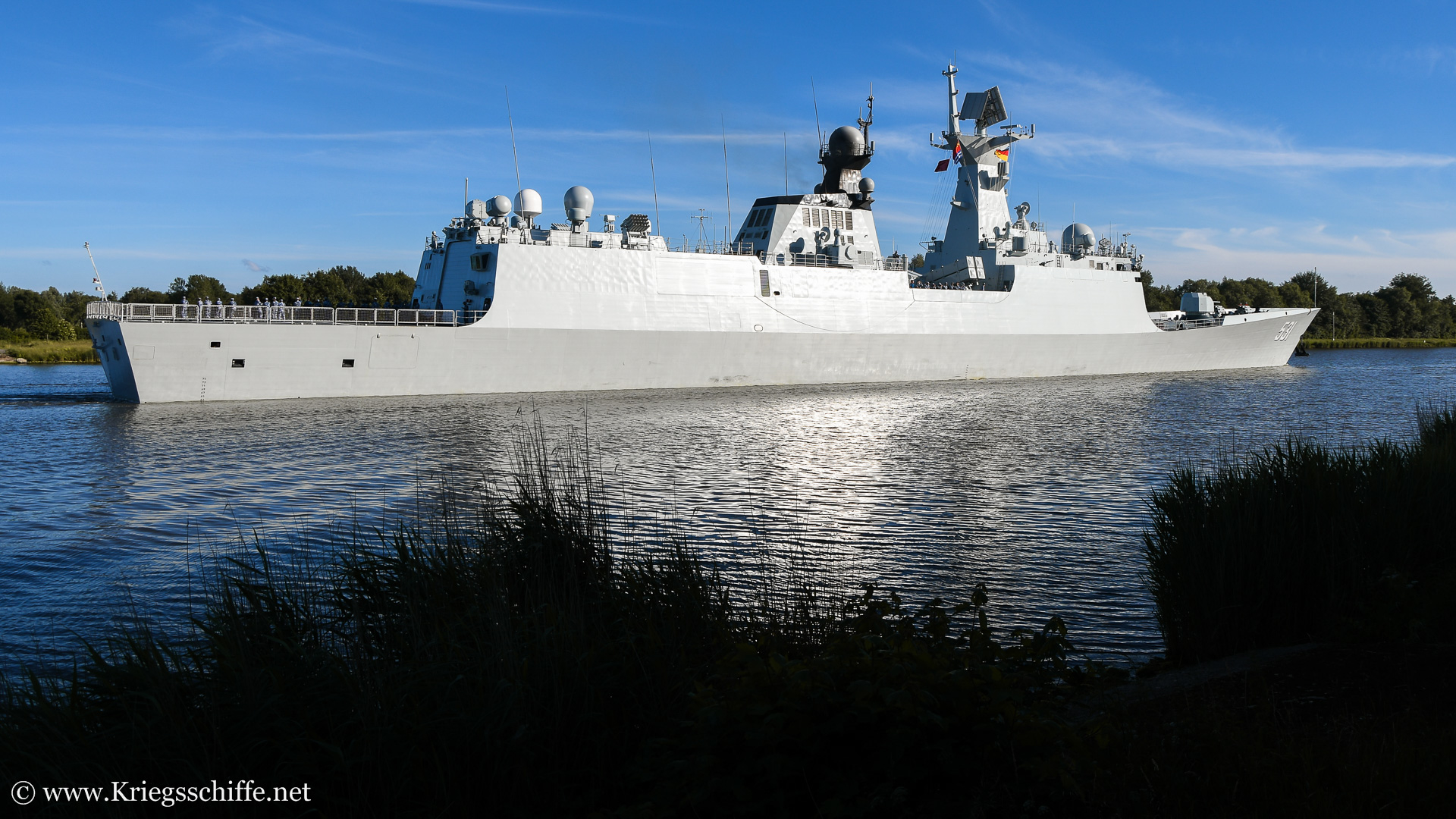

2015, F 548 'Yiyang' im NOK

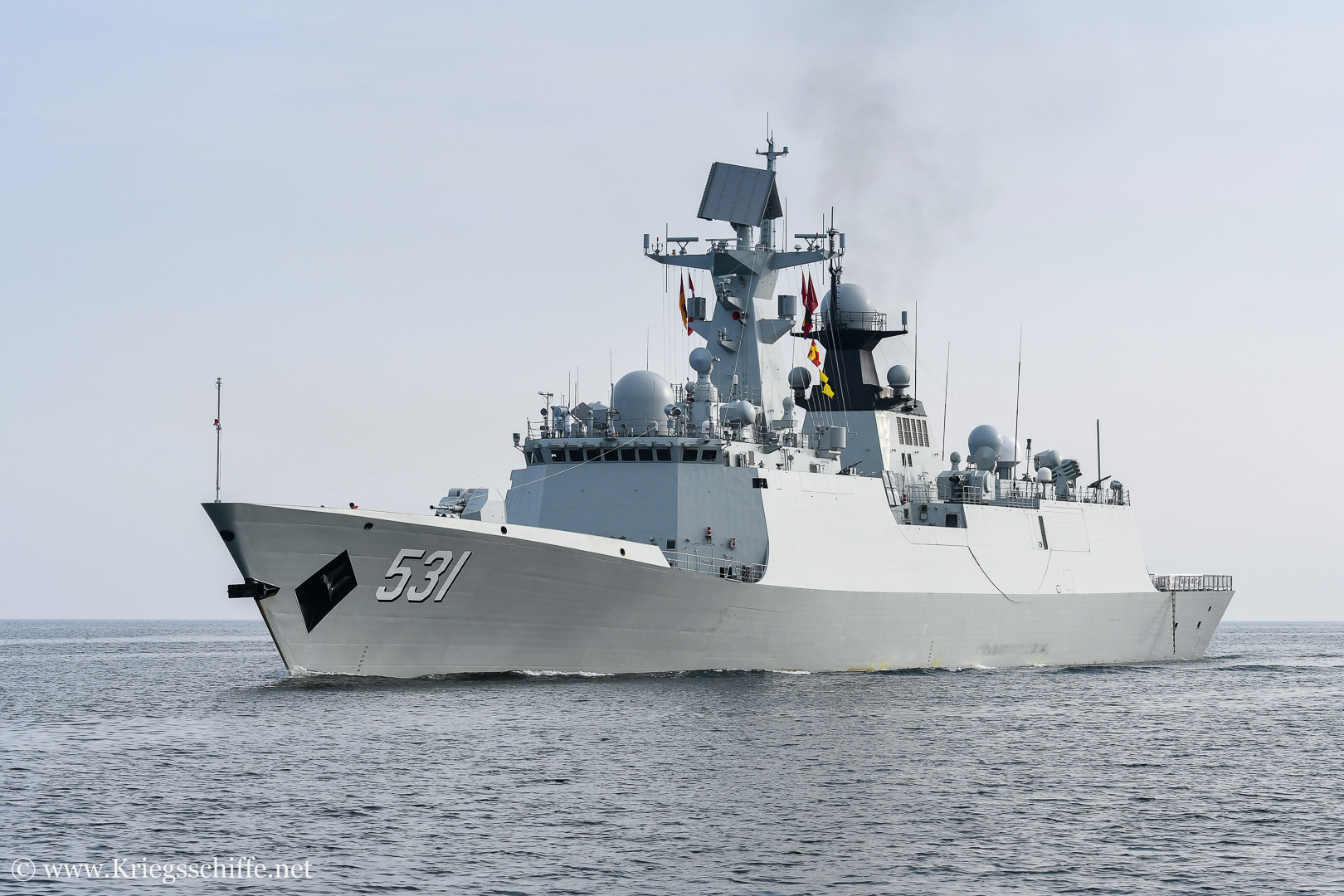

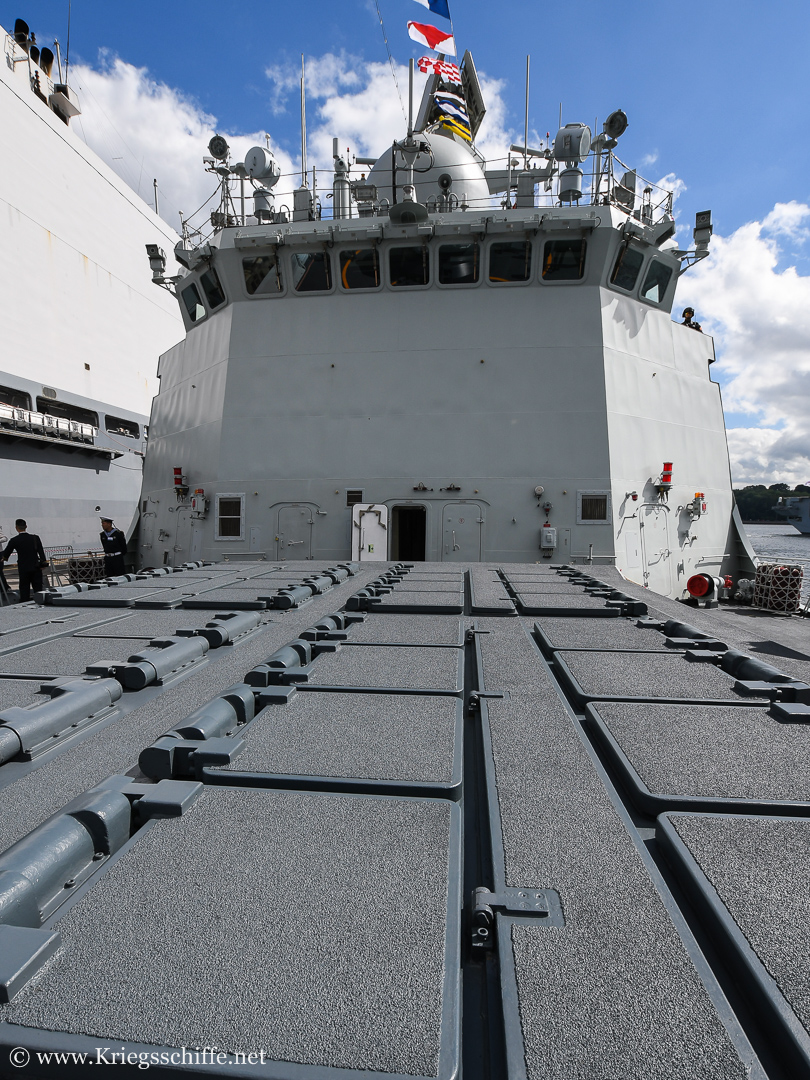

2016, F 531 'Xiang Tan' in Kiel
2016, F 531 'Xiang Tan' in Kiel
2016, F 531 'Xiang Tan' in Kiel
2016, F 531 'Xiang Tan' in Kiel

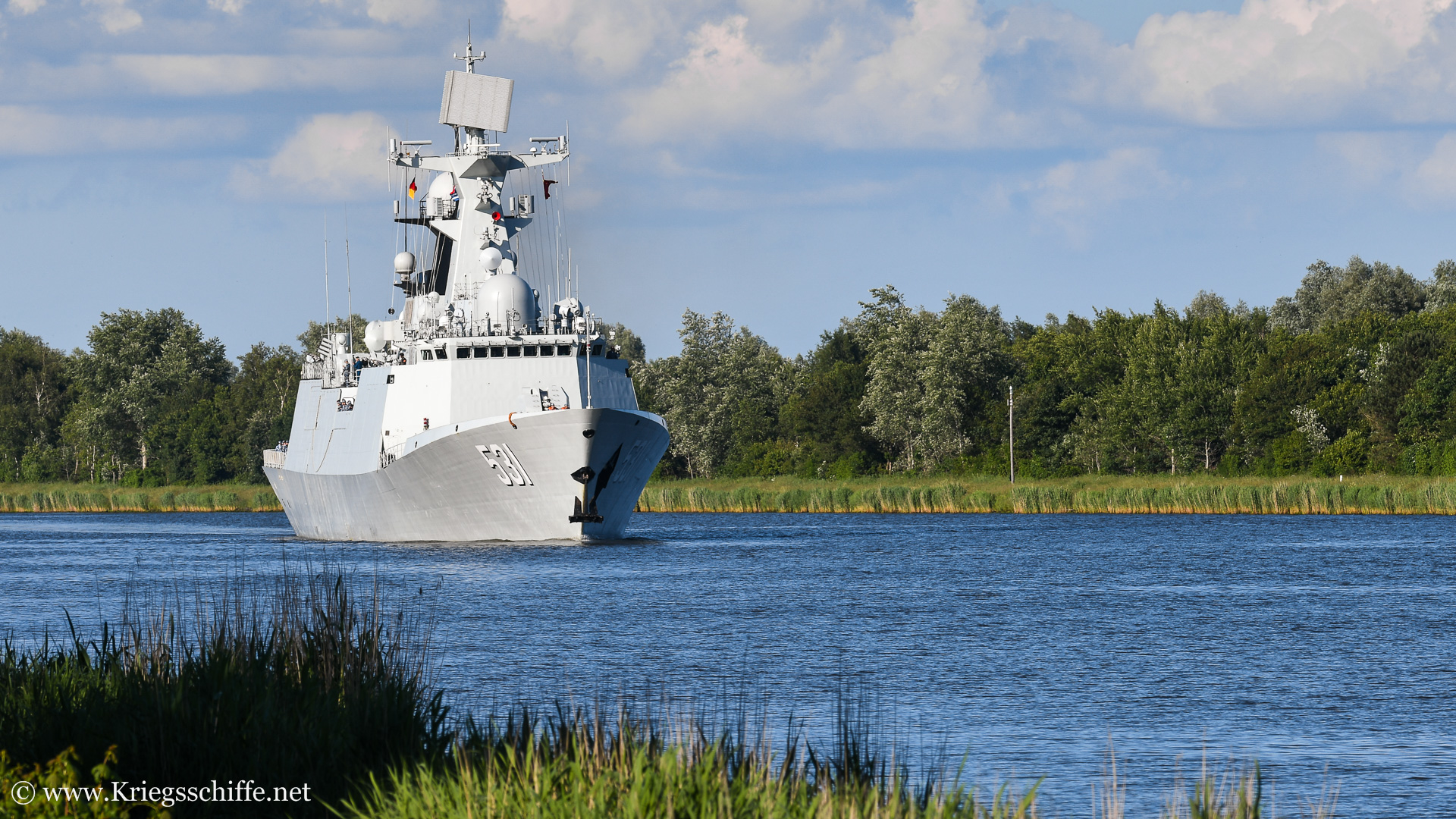

2016, F 531 'Xiang Tan' im NOK
2016, F 531 'Xiang Tan' im NOK
2016, F 531 'Xiang Tan' im NOK
2016, F 531 'Xiang Tan' im NOK
