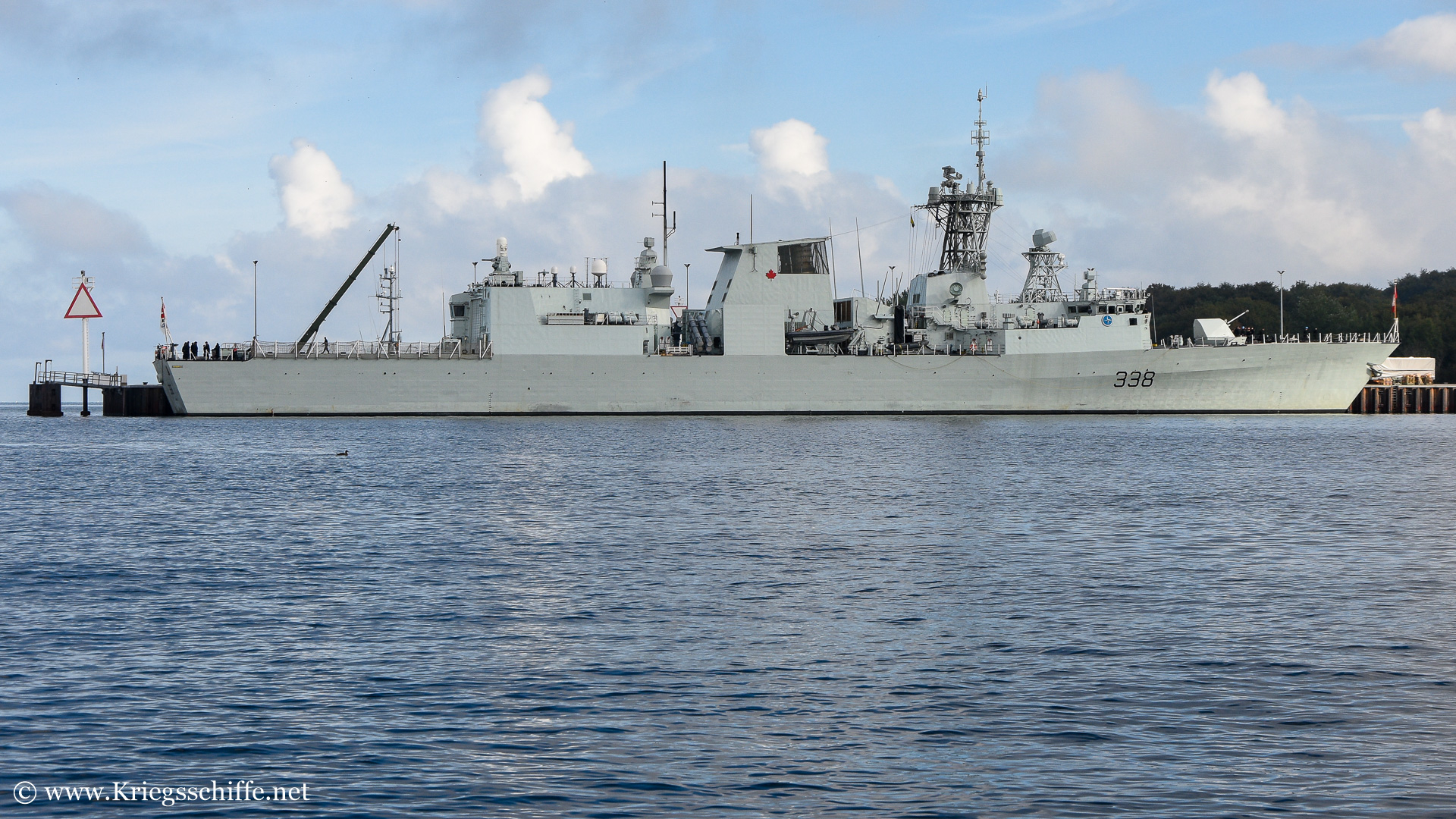

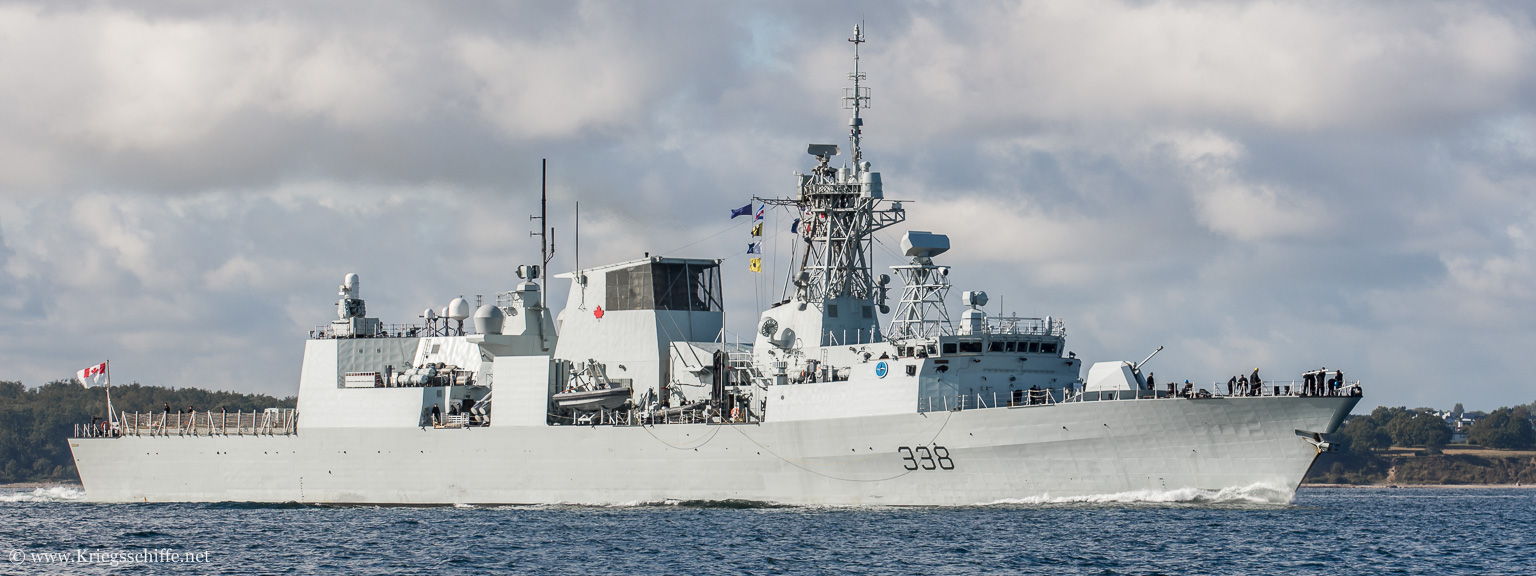

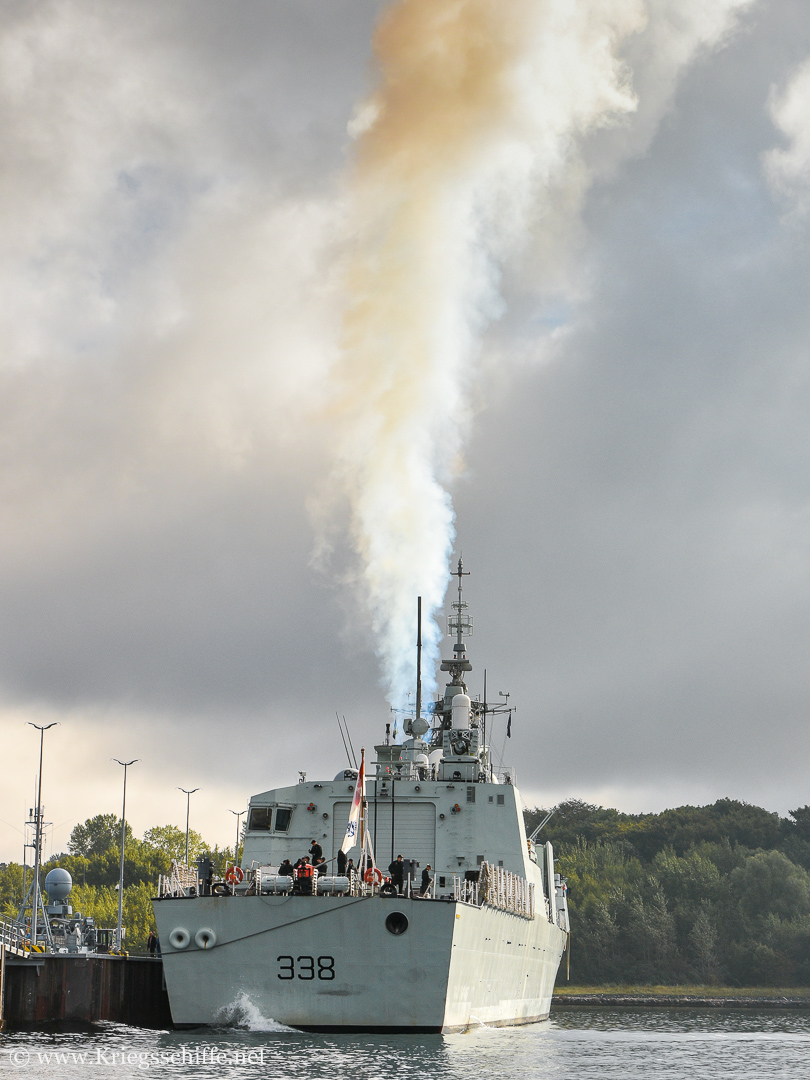

F 338 ‘Winnipeg’ (2015 – Kiel)
Typverdrängung: | 4.360 ts | ||
Höchstverdrängung: | 4.680 ts | ||
Länge: | 134,1 m | ||
Breite: | 16,4 m | ||
Tiefgang: | 4,9 m | ||
Besatzung: | 225 |
Art: | CODOG | (COmbined Diesel Or Gas) | |
Wellen: | 2x | ||
Leistung Diesel: | 1x | 8.800 Ps |
(SEMT Pielstick ’20 PA6 V 280′) |
Leistung Gasturbine: | 2x | 23.750 Ps = 47.500 Ps |
(GE ‘LM 2500’) |
max. Geschwindigkeit: | 29 kn | ||
Reichweite: | 9.500 nm bei 13 kn | ||
Treibstoffvorrat Schiff: | 550 ts |
Nav.-Radar: | 1x | ‘Pathfinder’ Mk 2 |
|
See-Radar: | 1x | ‘Sea Giraffe’ SG-150 HC |
|
Luft-Radar: | 1x | ‘Smart-S’ Mk 2 |
|
Rumpf-Sonar: | 1x | SQS-510 | |
Schlepp-Sonar: | 1x | SQR-19(V) | |
Feuerleitradar: | 2x | Ceros 200 | |
Elektrooptisch: | 1x | Sirus IRST |
ESM: | 1x |
NS9003A-V2HC |
(Elisra/Elbit) |
ECM: | 1x | SLQ-503 ‘RAMSES’ | |
Täuschkörper: | 2×1 | MASS |
|
1x |
SLQ-25A ‘Nixie’ |

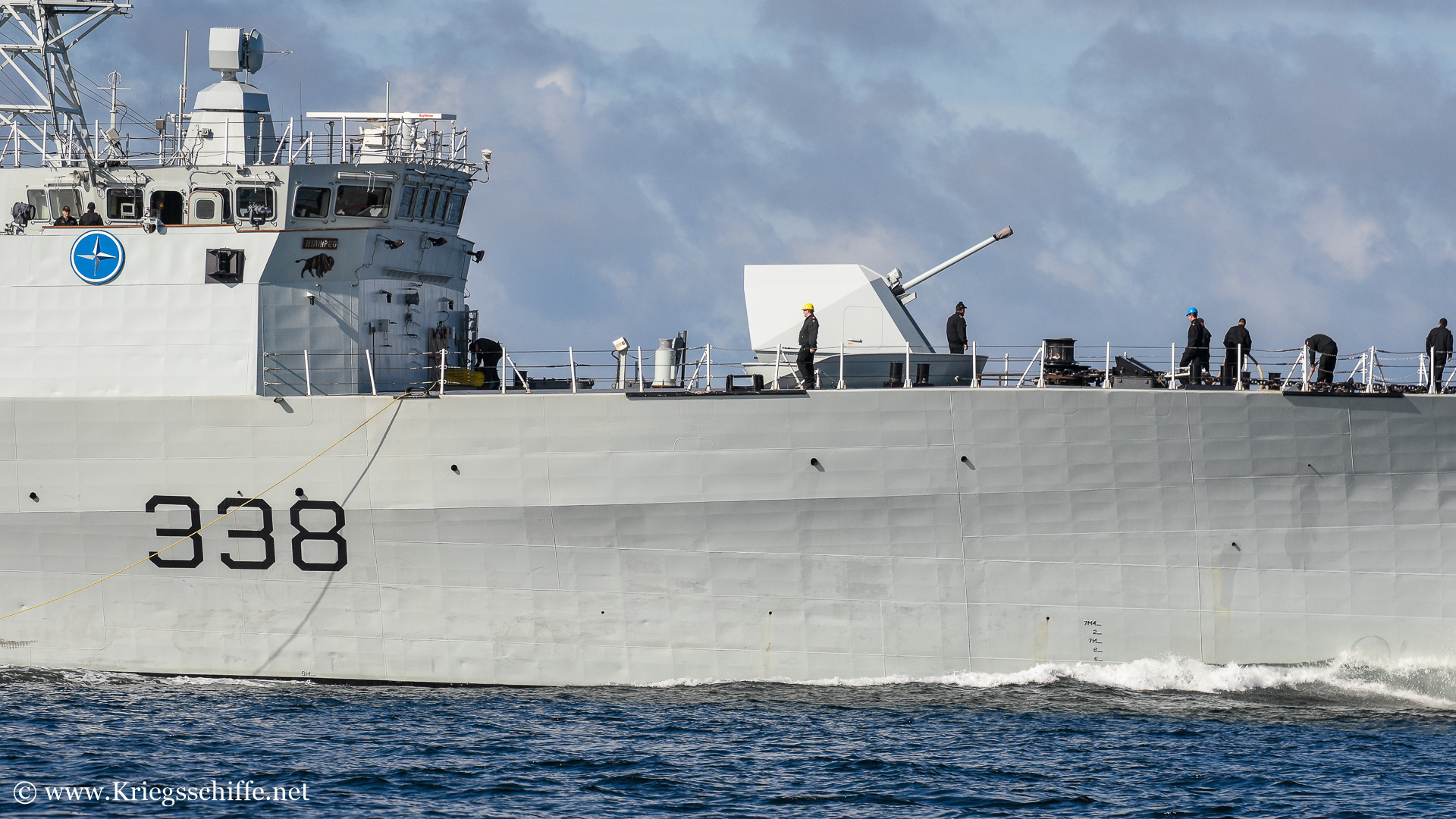

Geschütze: | 1×1 | 57 mm /70 cal |
(Bofors SAK 57 L/70 Mk 3) |

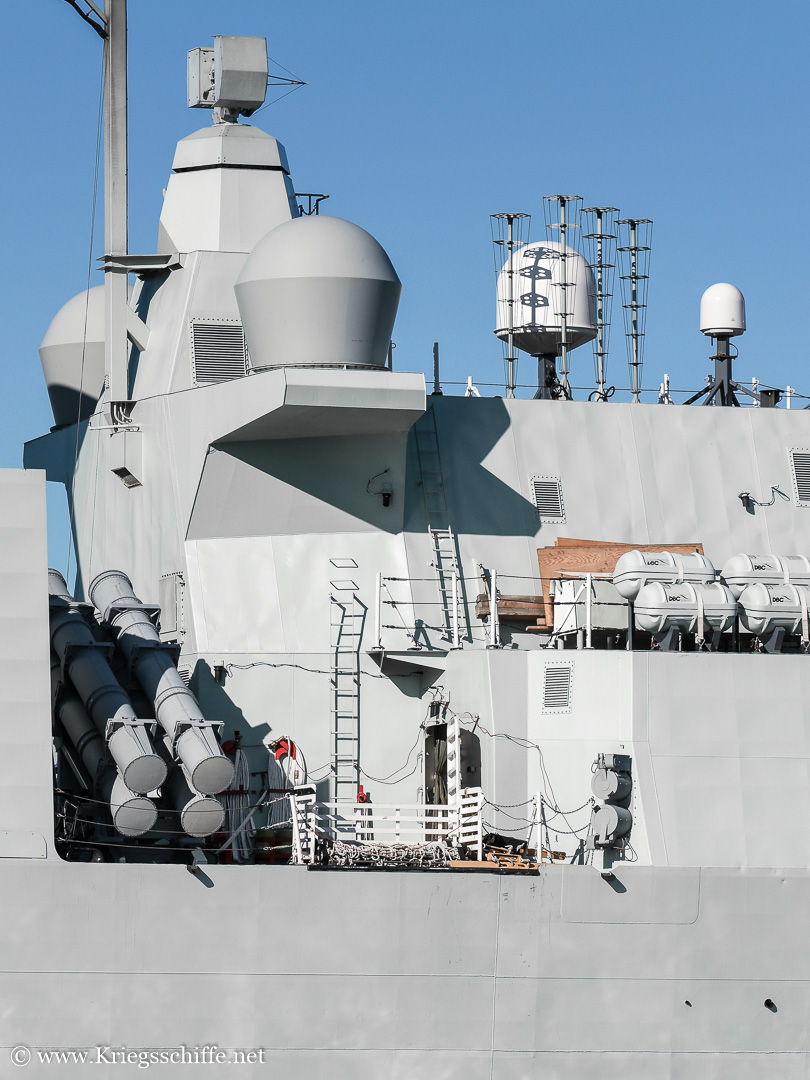

SSM: | 2×4 | ‘Harpoon’ Block II |
|
SAM: | 2×8 | ‘Evolved Sea Sparrow’ | (Launcher: Mk 48 Mod 0 VLS) |
ASW: | 2×2 | Mk 32 Mod 9 – 324 mm ASW-TT |
(Torpedo: Mk 46 Mod 5, 24 Stück) |
CIWS: | 1×1 | Mk 15 ‘Phalanx’ Block 1B |
|
Sonstiges: | – |
Hubschrauber: | 1x | CH-148 ‘Cyclone’ |
Beschreibung
Die Hauptaufgabe der zwölf Fregatten der ‘Halifx’ Klasse ist der Geleitschutz und die die U-Boot Jagd.
Neben dem rumpfmontierten Sonar, sind die Schiffe mit einem passiven Tieffrequenz Schleppsonar ausgerüstet.
Sieben der Einheiten sind an der Ost-Küste (Atlantik) in Halifax, fünf Einheite an der West-Küste (Pazifik) in Esquimalt, stationiert.
Aufgrund der Schiffsnamen, die alle nach Städten benannt sind, wird auch von der ‘City’ Klasse gesprochen.
Modernisierungen
Im Jahr 2007 wurde für alle 12 Einheiten ein umfangreiches Modernisierungsprogramm beschlossen
(HCM / FELEX = Halifax Class modernisation / Frigate Life Extension).
Die Umrüstung der ersten Einheit, HMCS Halifax, begann im Oktober 2010. Das Projekt wurde am 31. Januar 2018 abgeschlossen.
Pre-FELEX | FELEX | |
Radar: | SPS-49 SPS-505 | SMART-S Mk 2 SG-150 HC |
Feuerleirradar: | STIR | CEROS-200 SIRIUS IRST |
Geschütz: | Bofors 57 mm Mk 2 | Bofors 57 mm Mk 3 |
SSM: | Harpoon Block 1C | Harpoon Block 2 |
SAM: | Sea Sparrow | Evolved Sea Sparrow Missile |
ESM: | SLQ-501 ‘CANEWS’ | NS-9003A-V2HC |
Täuschkörper: | Shield | MASS |
Hubschrauber: | CH-124 | CH-148 |
