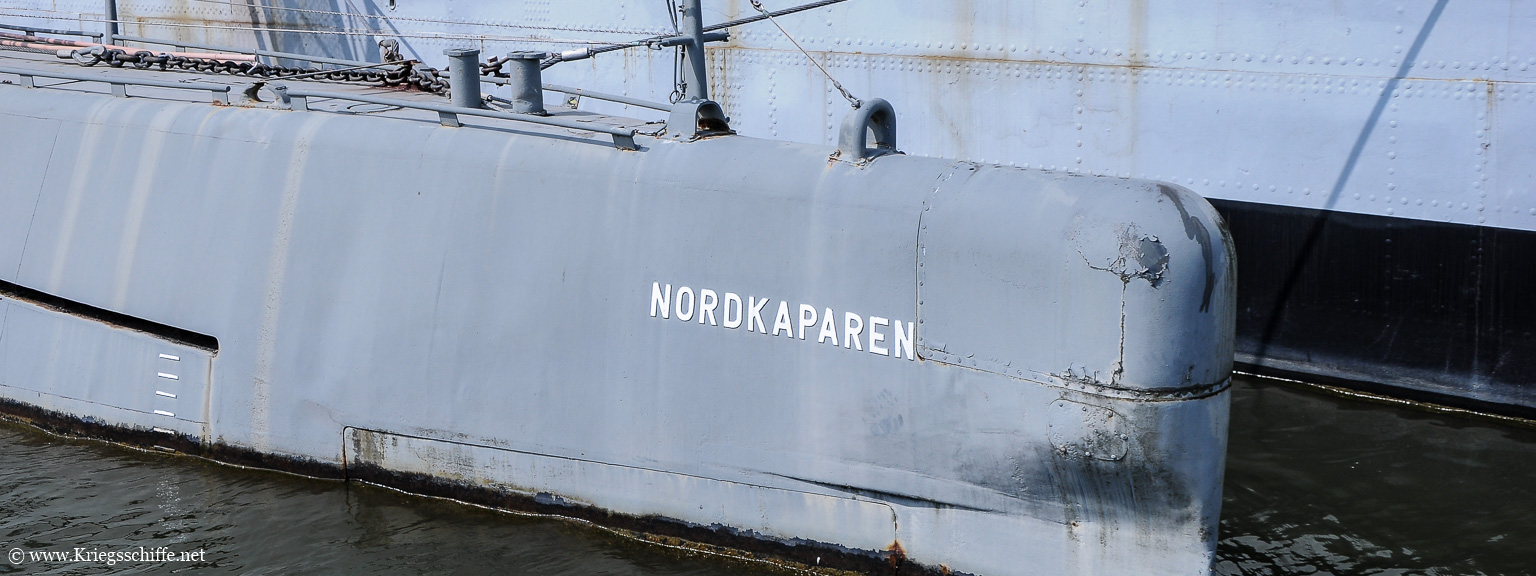

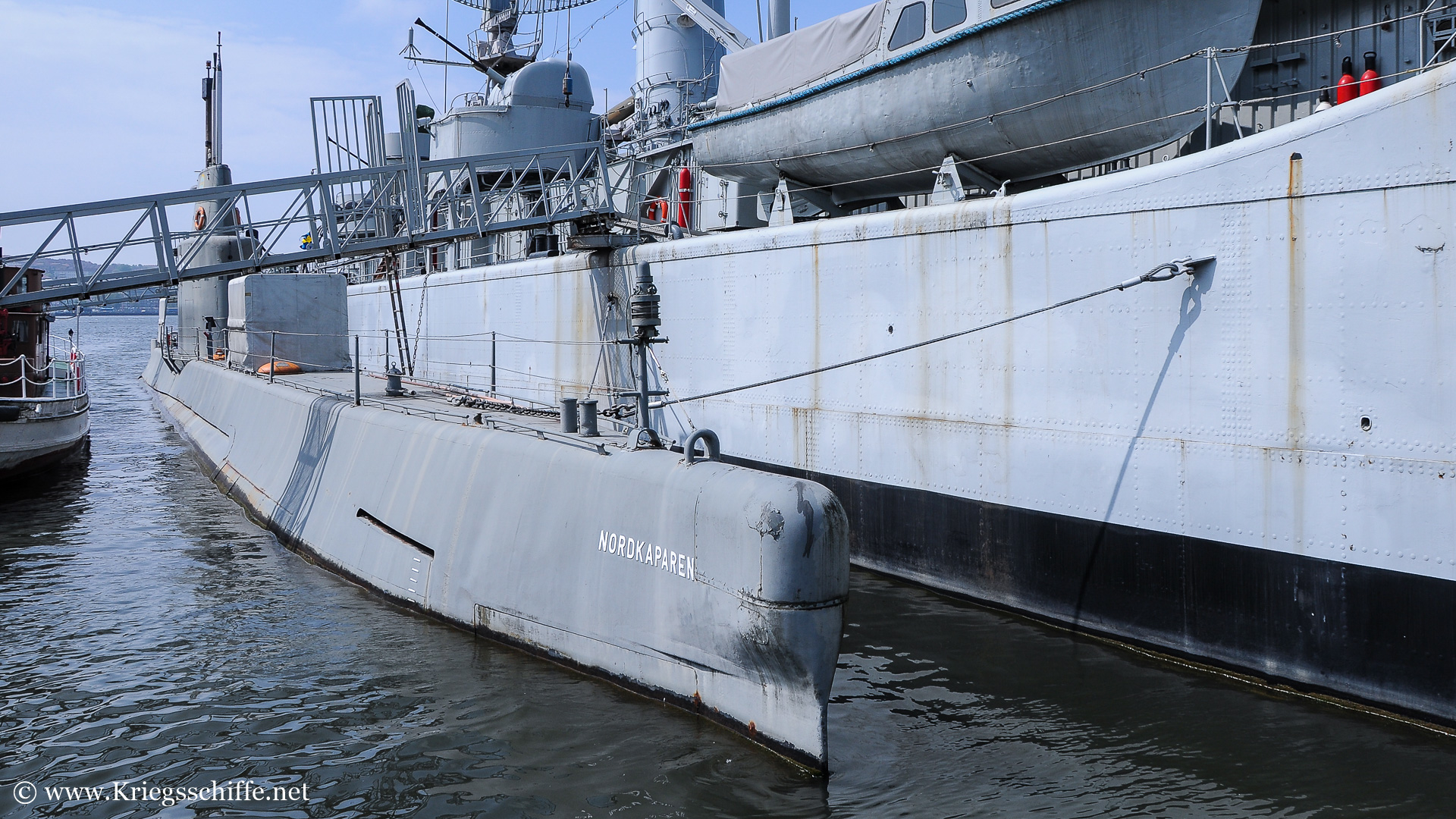

‚Nordkaparen‘ (2016 – Göteborg)
Verdrängung über Standard: | 770 ts | ||
Verdrängung über Wasser: | 835 ts | ||
Verdrängung unter Wasser: | 1.100 ts | ||
Länge: | 69,3 m | ||
Breite: | 5,1 m | ||
Tiefgang: | 5,3 m | ||
Besatzung: | 36 | ||
Tauchtiefe: | ca. 150 m |
Wellen: | 1x | ||
Leistung Dieselmotor: | 2x | 830 Ps = 1.660 Ps | (Pielstick) |
Leistung Elektromotor: | 2x | 1.140 Ps = 2.280 Ps | (ASEA) |
Geschwindigkeit über Wasser: | 17 kn | ||
Geschwindigkeit unter Wasser: | 22 kn | ||
Reichweite über Wasser: | ? nm bei ? kn | ||
Reichweite unter Wasser: | ? | ||
Treibstoffvorrat: | ? ts |

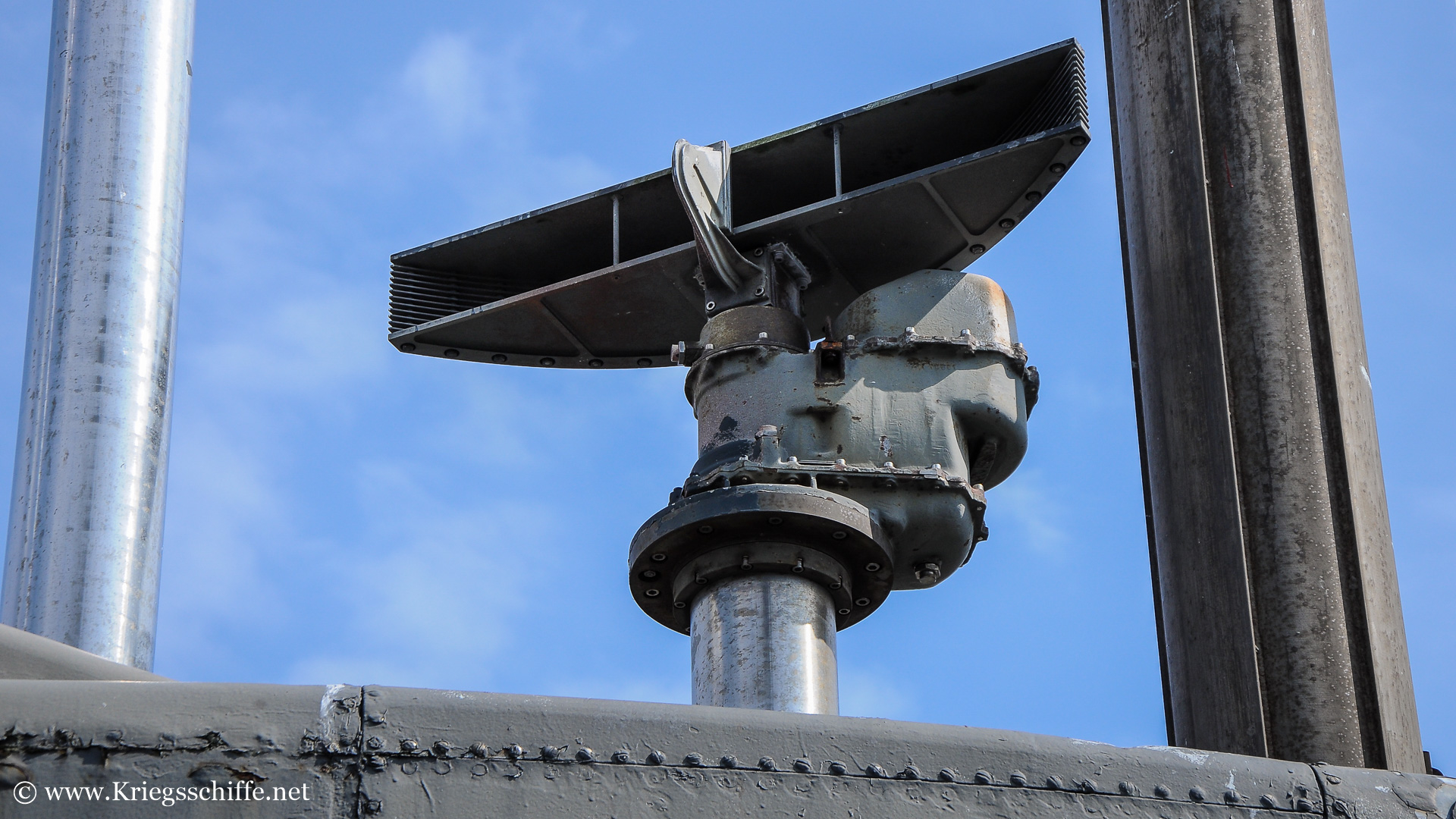

Radar: | 1x | PS-819 | (Philips Teleindustrier) |
Rumpf-Sonar: | 1x | ? | |
Schlepp-Sonar: | – | ||
Elektrooptisch: | – |
ESM: | – |
Torpedorohre: | 4x | 533 mm | (Torpedo: 12x ?) |
Sonstiges: | Minenlegekapazität |
Beschreibung
Das Design der ‚Draken‘ Klasse, war eine modifizierte Version der vorherigen ‚Hajen‘ Klasse, aber mit nur einer Welle und einem größeren 5-Blatt-Propeller, für eine verbesserte Geräuschreduzierung und einer höheren Unterwassergeschwindigkeit.
Modernisierungen
- 1970 – 1971: Einbau einer neuen Radar-Anlage PS-819 (anstelle von PS-38) und ein neues Sonar (?).
- 1981 – 1982: Vier der Boote werden modernisiert (Umfang ?).
Einheiten
Kennung | Name | Bauwerft | Kiellegung | Stapellauf | Indienst | Außerdienst | Verbleib |
---|---|---|---|---|---|---|---|
Dra | Draken | Kockums | 1957 | 1960 | 1962 | 1981 | 1983 verschrottet |
Gri | Gripen | Karlskronavarvet | 1958 | 1960 | 1962 | 1981 | 1989 Verschrottet |
Vgn | Vargen | Kockums | 1958 | 1960 | 1961 | 1989 | 1989 Verschrottet |
Del | Delfinen | Karlskronavarvet | 1958 | 1961 | 1962 | 1989 | 1993 Verschrottet in Gävle |
Nor | Nordkaparen | Kockums | 1959 | 1961 | 1962 | 1988 | Museumsboot, Göteborg |
Spr | Springaren | Kockums | 1960 | 1961 | 1962 | 1987 | 1993 Verschrottet in Muskö |
