FFG ‘Bartolomeu Dias’ Klasse

(Ex Niederlande, ‚Karel Doorman‘ Klasse)

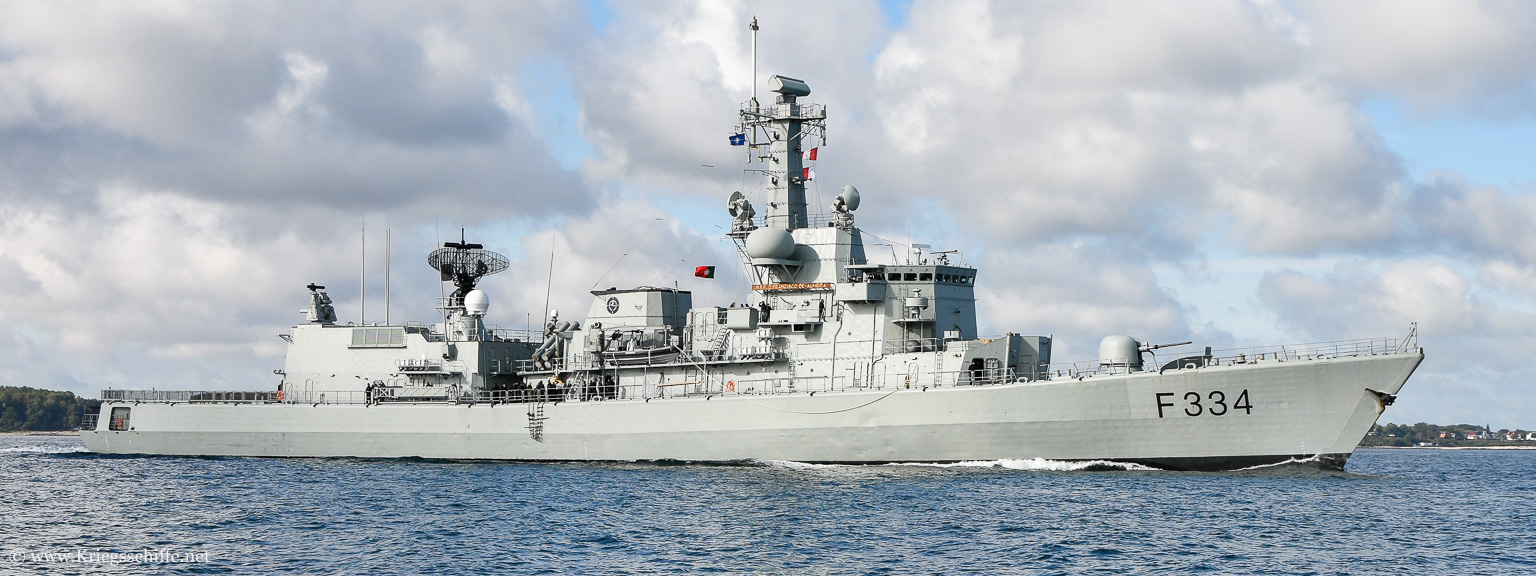

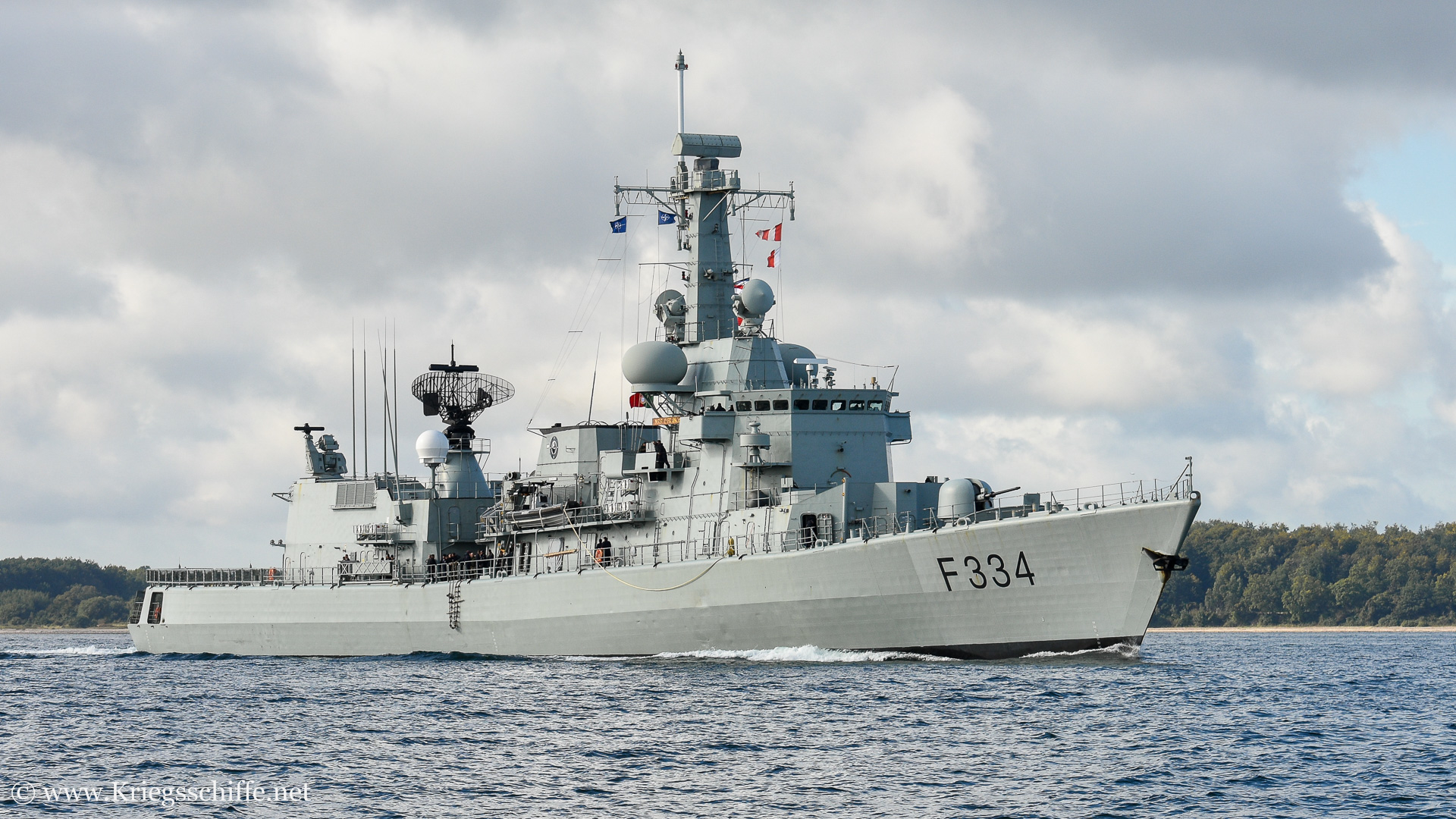

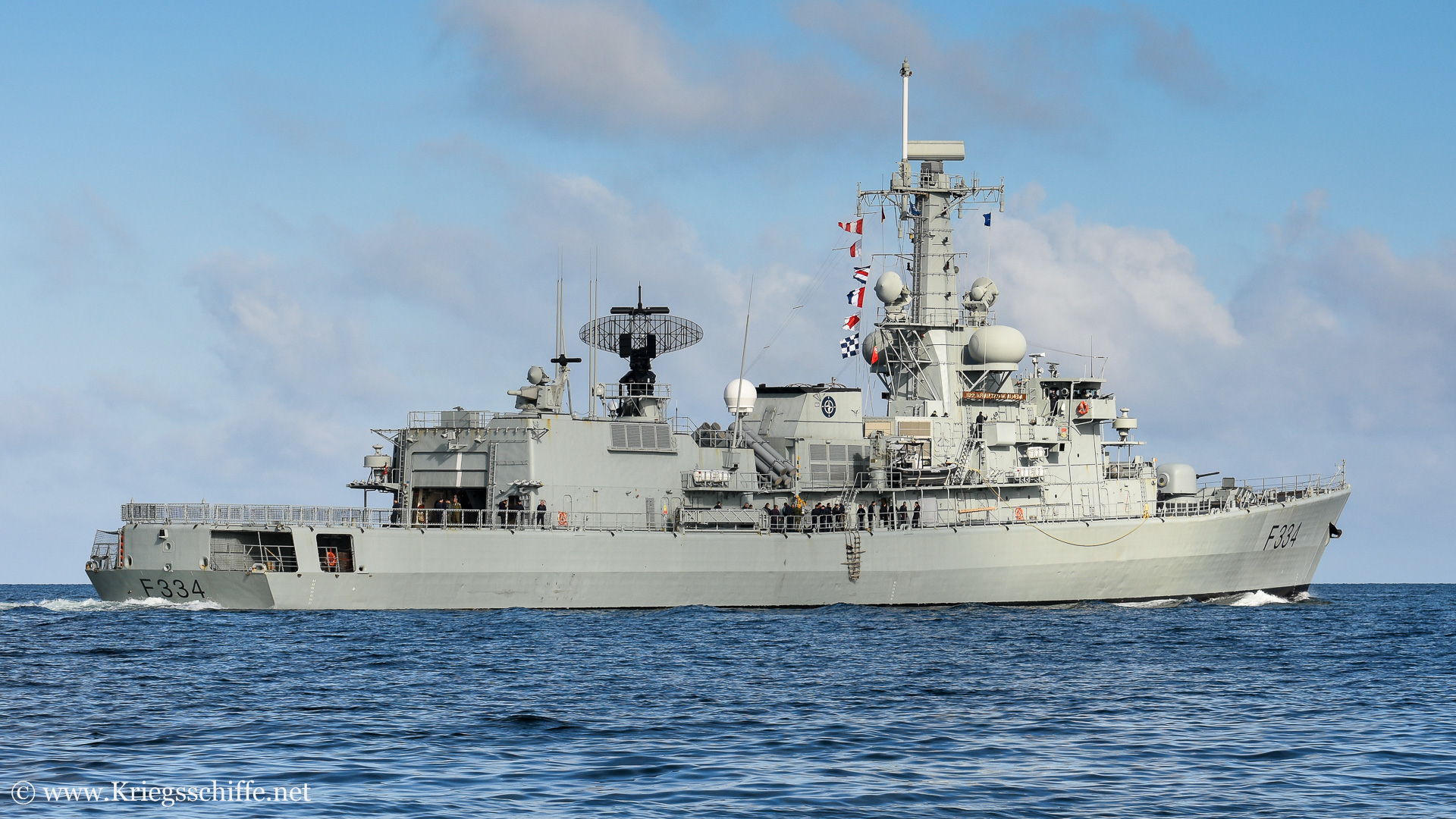

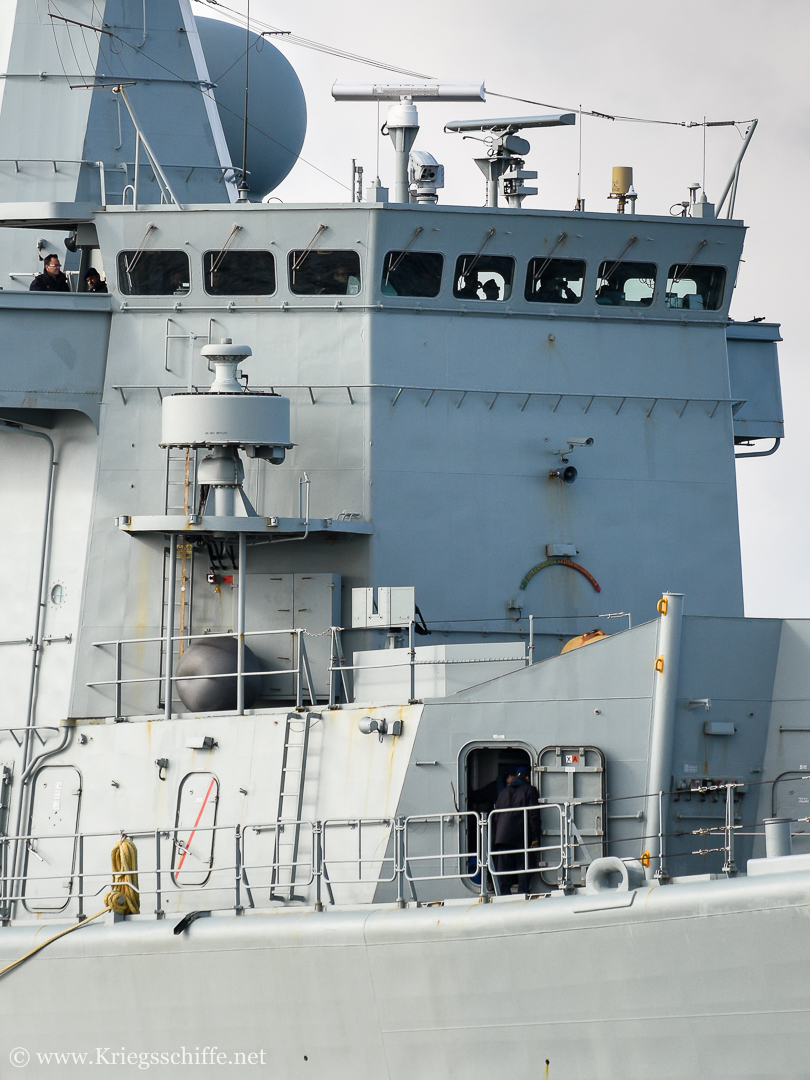

F 334 ‚Dom Francisco de Almeida‘ (2015 – Kiel)

SchiffsdatenAntriebSensorenElokaBewaffnungLuftfahrzeuge
ZurückWeiter
Typverdrängung: 2.800 ts
Höchstverdrängung: 3.320 ts
Länge: 122,25 m
Breite: 14,37 m
Tiefgang über Kiel: 4,30 m
Tiefgang über Sonar: 6,05 m
Besatzung: 154
Art: CODOG (COmbined Diesel or Gas)
Wellen: 2x
Leistung Diesel: 2x 4.895 Ps = 9.790 Ps
 (bis 21 kn)
Leistung Gasturbine: 2x 16.900 Ps = 33.800 Ps
 (Rolls-Royce ‚Spey 1A‘)
max. Geschwindigkeit: 29 kn
Reichweite: 5.000 nm bei 18 kn
Treibstoffvorrat Schiff: ? ts
Nav.-Radar: 1x 1690/9
 (Decca)
See-Radar: 1x ‚Scout‘ (Thales)
Luft-Radar: 1x ‚SMART-S Mk 1‘
 (Thales) (3D)
  1x LW-08 (Thales) (2D)
Rumpf-Sonar: 1x PHS-36 (Ähnlich Kanada SQS-509)
Schlepp-Sonar: 1x*
 DSBV 61A ‚Anaconda‘
 (*Eingerüstet?)
Feuerleitradar: 2x STIR 1.8
Elektrooptisch: –
ESM: 1x
 AR-700
ECM: 1x AR-740
 (APECS II)
Täuschkörper: 2×6 Mk 36 SRBOC
1x
 SLQ-25 ‚Nixie‘
Geschütze: 1×1 76 mm /62 cal ‚Compact‘
SSM: 2×4 ‚Harpoon‘
SAM: 1×16 RIM-7M ‚Sea Sparrow‘ (Launcher: Mk 48 Mod 1 VLS)
ASW: 2×2 324 mm ASW-TT – Mk 32 Mod 9
 (Torpedo: Mk 46 Mod 5)
CIWS: 1×1 30 mm ‚Goalkeeper‘
Sonstiges: –
Hubschrauber: 1x Westland ‚Lynx‘
