FFG ‚Oslo‘ Klasse – Kriegsschiffe.net

FFG ‘Oslo’ Klasse

F 304 ‚Narvik‘ (2022 – Horten / Norwegen)

Schiffsdaten Antrieb Sensoren Eloka Bewaffnung Luftfahrzeuge

Typverdrängung:		1.650 ts
Höchstverdrängung:		1.950 ts
Länge:		96,62 m
Breite:		11,17 m
Tiefgang:		5,5 m
Besatzung:		125

Art:		Dampfturbine
Wellen:	1x
Leistung Dampfturbine:	1x	20.280 Ps	(Zwei Kessel: 600 psi)
max. Geschwindigkeit:		28 kn
Reichweite:		4.500 nm bei 15 kn
Treibstoffvorrat Schiff:		350 ts	(Speisewasser: 45 ts)

Nav.-Radar:	1x	TM 1008	(Decca)(X-Band)
See-Radar:	1x	TM 1226	(Decca)(X-Band)
	1x	TM 1229	(Decca)(S-Band)
Luft-Radar:	1x	AWS-9	(Plessey)
Rumpf-Sonar:	1x	TSM 2633, MF
	1x	Terne III active attack, HF	(Simrad ?)
Schlepp-Sonar:	1x	TSM 2633 (VDS)
Feuerleitradar:	1x	9LV 218 Mk 2	(Gun)
	1x	Mk 95 Mod 0	(SAM)
Elektrooptisch:	1x	TVT-300	(gehört zum 9LV 200)

ESM:	1x	AR 700	(ARGO)
ECM:		–
Täuschkörper:	2×6	Mk 36 ‚SRBOC‘
	1×1	‚Fanfare‘

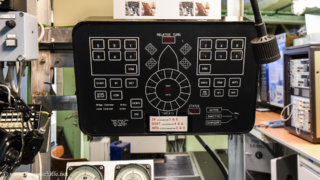

Bedienungsfeld des Mk 36 ‚SRBOC‘ decoy system

Geschütze:	1×2	76,2 mm /50 cal – Mk 33	(Munitionsvorrat: 2.000 Schuss)
	1×1	40 mm /70 cal	(Munitionsvorrat: 5.000 Schuss)
	2×1	20 mm
SSM:	4×1	‚Penguin‘ Mk 1	(wurden nicht ständig mitgeführt)
SAM:	1×8	Mk 29 – ‚Sea Sparrow‘	(Flugkörper: 16x RIM-7M)
ASW:	2×3	Mk 32 – 324 mm ASW-TT	(Torpedo: 12x ‚Stinray‘)
	1×6	Terne III	(Raketen: 36x)
CIWS:		–
Sonstiges:		Minenlegekapazität

Hubschrauber:

–

Beschreibung

Die fünf Fregatten der FFG ‚Oslo‘ Klasse basieren auf dem Entwurf der US-amerikanischen Geleitzerstörer der DE ‚Dealey‘ Klasse (1.880 ts, im Einsatz von 1954 bis 1973). Die Schiffe wurden in Norwegen gebaut, wobei die Hälfte der Baukosten von den USA übernommen wurde. Der Freibord am Vorschiff ist höher als bei der ‚Dealey‘ Klasse und es wurden einige europäische Systeme genutzt.

Nachfolger wurden die fünf Fregatten der deutlich größeren FFG ‚Fridtjof Nansen‘ Klasse (5.100 ts).

Modernisierungen

Ende der 1970er Jahre wurden die Schiffe mit dem Seeziel-Flugkörper ‚Penguin‘, dem Luftabwehrflugkörper ‚Sea Sparrow‘ und Torpedorohren ausgerüstet. Dabei wurde auch die Feuerleitanlage Mk 91 installiert.
Ende der 1980er Jahre wurde ein erheblicher Teil der elektronischen Ausrüstung (Sonar, Feuerleitung, …) ersetzt, dabei konnte die Besatzungsstärke von anfänglich 150 auf 125 Personen reduziert werden. Um Platz für das tiefenvariablen Sonar zu schaffen, war es notwendig den 76 mm Geschützturm auf dem Achterdeck gegen ein 40 mm Geschütz zu tauschen. Auch wurde die Anzahl der Seeziel-Flugkörper von sechs auf vier reduziert und auf die Wasserbomben verzichtet.
Zwischen 1995 und 1996 musste der Rumpf verstärkt werden, um das VDS-Sonar auch bei schwerer See einsetzen zu können. Die Verdrängung erhöhte sich um ca. 200 ts.
Zwischen 1996 und 1998 wurden die Schiffe mit dem Radar AWS-9, Datenübertragung Link 11 und GPS nachgerüstet.

Jahr:	1966	1979	1991	1998
Geschütze:	2×2 76 mm	2×2 76 mm	1×2 76 mm, 1×1 40 mm	1×2 76 mm, 1×1 40 mm
SSM:	–	6×1 ‚Penguin‘	4×1 ‚Penguin‘	4×1 ‚Penguin‘
SAM:	–	1×8 ‚Sea Sparrow‘	1×8 ‚Sea Sparrow‘	1×8 ‚Sea Sparrow‘
TT:	–	2×3 ASW-TT (Mk 46)	2×3 ASW-TT (Stingray)	2×3 ASW-TT (Stingray)
ASW:	Terne III, 2×3 Wasserbomben Mk 9	Terne III, 2×3 Wasserbomben Mk 9	Terne III	Terne III
Radar:	DRBV 22	DRBV 22	DRBV 22	AWS-9
Sonar:	SQS-36	SQS-36	TSM 2633 + VDS	TSM 2633 + VDS
Feuerleitradar:	WM 22	WM 22, Mk 95	9LV 200, Mk 95	9LV 200, Mk 95
Sonstiges:	–	–	–	Link 11, GPS

Einheiten

Kennung	Name	Bauwerft	Kiellegung	Stapellauf	Indienst	Außerdienst	Verbleib
F 300	Oslo	Karljohansvern, Horten	1963	1964	1966	24.01.1994	1994 gesunken
F 301	Bergen	Karljohansvern, Horten	1963	1965	1967	01.08.2005	2007 als Zielschiff versenkt
F 302	Trondheim	Karljohansvern, Horten	1963	1964	1966	31.07.2006	2013 als Zielschiff versenkt
F 303	Stavanger	Karljohansvern, Horten	1964	1966	1967	30.07.1999	2001 als Zielschiff versenkt
F 304	Narvik	Karljohansvern, Horten	1964	1965	1966	29.06.2007	Museumsschiff in Horten

Nation:	Dänemark	Deutschland	Norwegen	Schweden
Klasse:	‚Peter Skram‘	‚Lütjens‘	‚Oslo‘	‚Halland‘
Typ:	FFG	DDG	FFG	DD
Einsatz:	1966 – 1990	1969 – 2003	1966 – 2007	1955 – 1982
Anzahl:	2	3	5	2
Verdrängung:	2.720 ts	4.720 ts	1.950 ts	3.200 ts
